Kinect for Windows SDK v2.0 開發筆記 (十一) 高清面部幀(2) 面部特征對齊

（轉載請注明出處）

使用SDK: Kinect for Windows SDK v2.0 public preview1408

根據前一節的說明，這節就是關于面部特征對齊的。

接口為IFaceAlignment，因為SDK還在Beta中，提供官網的連接可能會失效，所以不提供了。

需要可以到微軟官方查詢。目前，面部特征對齊主要可以干：

0. 獲取面部外框 ―― 面部幀也能。但是經測試，精度高得多，抖動大概在幾像素內

1. 獲取頭部旋轉中心 ――結果是一個相機空間坐標，大致位置就是頸部中心

2. 獲取頭部旋轉四元數 ―― 面部幀也能。但是這個精度高，抖動小，抖動范圍大致在3°以內。

3. 獲取動畫單元 ―― 目前有高達17種動畫單元(高達：誰叫我....)

等等....

動畫聲明如下:

(FACS)AU: Action Unit，動作單元 參考前一節

(FACS)AD: Action Descriptor, 動作描述符，和AU差不多。

FaceShapeAnimations_JawOpen:

(微軟目前還沒有進行說明)就是將下巴張開，下巴張開不一定是張開嘴巴。

FACS編碼應該是指AU26(Jaw Drop)

浮點模擬量范圍 [0, 1],  都快掉下巴了，才到1，個人建議閾值0.8

FaceShapeAnimations_LipPucker:

撅嘴,FACS編碼: AU18
浮點模擬量范圍 [0, 1], 本人最大值0.8X.......

FaceShapeAnimations_JawSlideRight:

下巴往右滑動, FACS編碼: R-AD30

浮點模擬量范圍 [-1, 1], 負數表示往左(L-AD30)，本人最大值0.2X......

FaceShapeAnimations_LipStretcherRight:

嘴角向右拉伸, FACS編碼: R-AU20

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LipStretcherLeft:

嘴角向左拉伸, FACS編碼: L-AU20

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LipCornerPullerLeft:

拉動嘴角傾斜向左上, FACS編碼: L-AU12

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LipCornerPullerRight:

拉動嘴角傾斜向右上, FACS編碼: R-AU12

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LipCornerDepressorLeft:

拉動嘴角向左下傾斜, FACS編碼: L-AU15

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LipCornerDepressorRight:

拉動嘴角向右下傾斜, FACS編碼: R-AU15

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LeftcheekPuff:

鼓起左臉頰, FACS編碼: L-AD34

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_RightcheekPuff:

鼓起右臉頰, FACS編碼: R-AD34

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LefteyeClosed:

閉左眼, FACS編碼: L-AU43

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_RighteyeClosed:

閉右眼, FACS編碼: R-AU43

浮點模擬量范圍 [0, 1]

(戴著眼鏡或者眼睛比較小、離得遠的可能就直接識別為閉著眼睛了)

FaceShapeAnimations_RighteyebrowLowerer:

右皺眉, FACS編碼: R-AU4

浮點模擬量范圍 [-1, 1], 負數表示右眉上挑(R-AU1+2)

FaceShapeAnimations_LefteyebrowLowerer:

左皺眉, FACS編碼: L-AU4

浮點模擬量范圍 [-1, 1], 負數表示左眉上挑(L-AU1+2)

FaceShapeAnimations_LowerlipDepressorLeft:

拉動下唇向左下, FACS編碼: L-AU16

浮點模擬量范圍 [0, 1]

FaceShapeAnimations_LowerlipDepressorRight:

拉動下唇向右下, FACS編碼: R-AU16

浮點模擬量范圍 [0, 1]

共計17個單元。使用IFaceAlignment::GetAnimationUnits獲取

大致步驟: (參考面部幀)

不同于面部幀的:

         創建高清面部幀源:   CreateHighDefinitionFaceFrameSource

         創建面部特征對齊:    CreateFaceAlignment

使用高清面部幀源，輪詢還是事件隨意啦，注意跟蹤id丟失或者無效。

獲取到正確的高清面部幀后，使用

IHighDefinitionFaceFrame::GetAndRefreshFaceAlignmentResult

刷新面部特征對齊對象，之后就可以獲取前面所說的4個基本東西了。

這個東西可能會消耗比普通面部幀更大的計算機資源，所以我們這次就對一個人跟蹤即可。

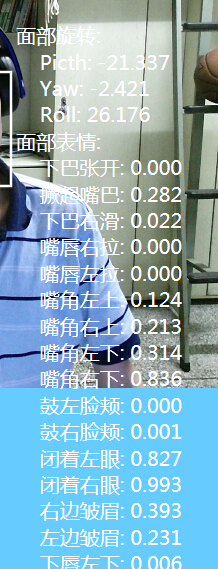

效果如下:

(自然也需要"NuiDatabase"文件夾，但是創建高清面部幀的耗時遠遠小于普通面部幀(感覺不到 vs 5秒鐘))

下載地址: CSDN抽了? 上傳了看不到，可以的話，請到筆者的資源列表里面看看，不行再向筆者索要吧
