DRBD+HeartBeat架構實驗

HeartBeat模塊

CRM：（Cluster Resource Manager）集群的大腦，根據heartbeart收集回來的節點狀態交給CCM模塊來更新集群的member ship，并指揮LRM對節點資源進行“啟動”，“停止”，總之就是決定資源最終應該在那個節點上運行。

LRM：（Local Resource Manger）操作和管理資源的模塊，負責對資源監控，啟動，停止。三個資源腳本存放路徑

          heartbeat: /etc/ha.d/resoruce.d

          ocf :  /usr/lib/resource.d/heartbeat

          lsb:  /etc/init.d

CIB：收集資源的原始信息以及不斷更新資源的狀態變化，保存在cib.xml。相當于cluster.conf文件，即集群配置文件。

CCM：保持各節點之間的成員關系，heatbeat僅僅是一個通信工具，而CCM讓所有節點組成了一個集群。

HeartBeat配置文件

keeplived 2   多長時間廣播一次心跳

warntime 10 10秒內備用節點接受不到主節點的心跳，就向日志寫一次警告，但不會發生資源切換。

deadtime 30 30秒內接收不到主節點的心跳，就判定主節點死亡，備用節點立即接管主節點資源。

initdead  120 主節點因故障重啟，重啟時間較長。

udpport 694    使用廣播心跳的端口

ucast eth1      指定心跳網卡

auto_failback on 當主機服務器恢復正常，資源從備用節點上自動切回

node node1    設置主機名，通過uname命令查看

node node2

DRBD

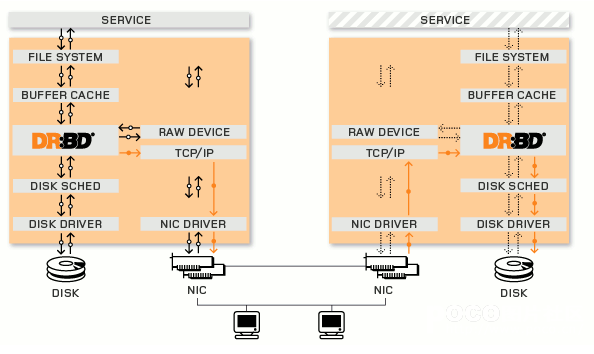

Distributed Replicated Block Device(DRBD)是一種基于軟件的，無共享，復制的存儲解決方案，在服務器之間的對塊設備（硬盤，分區，邏輯卷等）進行鏡像。DRBD工作在內核 當中的，類似于一種驅動模塊。DRBD相當于一個RAID1功能的存儲。當本地系統出現故障時,遠程主機上還會保留有一份相同的數據,可以繼續使用。DRBD的架構如下圖

實驗

主機名稱：HaMater和HaBack

HaMaster eth0：192.168.10.20

HaBack eth0：   192.168.10.21

HaMaster eth1: 192.168.10.10

HaBack eth1:    192.168.10.20

安裝heartbeat yum install -y heartbeat

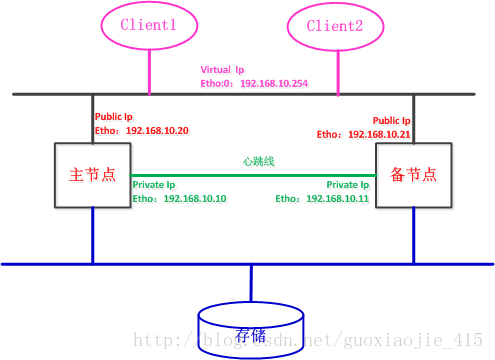

實驗架構圖如下

下載和安裝DRBD(在HaMaster和HaBack上執行)

http://oss.linbit.com/drbd/

tar zxvf drbd-8.4.3.tar.gz

cd drbd-8.4.3

./configure --prefix=/usr/local/drbd --with-km

make KDIR=/usr/src/kernels/`uname -r`/(指定內核所在的絕對路徑)

mkdir -p /usr/local/drbd/var/run/drbd/

cp /usr/local/drbd/etc/rc.d/init.d/drbd  /etc/rc.d/init.d/

chkconfig --add drbd

chkconfig drbd on

安裝DRDB模塊（在HaMaster和HaBack上執行）

進入DRBD的解壓目錄的drbd中，cd /root/software/drbd-8.4.3/drbd

make clean

make KDIR=/usr/src/kernels/`uname -r`/

cp drbd.ko   /lib/modules/`uname -r`/kernel/lib/

depmod

添加存儲(實驗對的存儲為/dev/sdb1，在HaMaster和HaBack上執行)

fdisk /dev/sdb（進行分區）

fdisk -l 查看分區

配置DRBD（在HaMaster和HaBack上執行）

① DRBD主配置文件

/usr/local/drbd/etc/drbd.conf，該文件中包含一個全局配置文件和所有的資源文件，內容如下

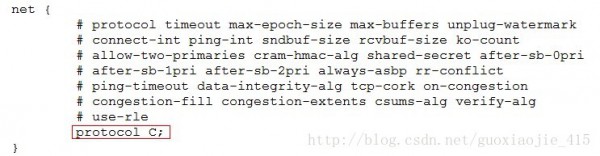

② 修改global_common.conf文件，在net處添加上protocol C;

/usr/local/drbd/etc/drbd.d/global_common.conf

③ 添加資源文件，新建資源r0,命名為 r0.res，內容如下

④ 加載DRDB模塊

modprobe  drbd

查看 lsmod | grep drbd

(為什么執行下面一個步驟，不太清楚)

dd if=/dev/zero of=/dev/sdb1 bs=1M count=100

創建資源 r0：drbdadm create-md r0

啟動資源：drbdadn up 0

啟動服務：/etc/init.d/drbd start

⑤ 主從節點狀態查看和主從節點設置

查看節點drbd狀態：cat  /proc/drbd

設置主節點：drbdadm primary --force r0

設置從節點：drbdadm secondary r0

⑥ 格式化drbd,并掛載

 mkfs.ext3  /dev/drbd0

 mkdir /db

 mount /dev/drbd0 /db

⑦ 測試

手動切換主從節點，通過cat /proc/drbd查看

安裝和配置HeartBeat（在HaMaster和HaBack上執行）

① 安裝： yum -y install heartbeat

② 從安裝路徑下復制模板文件

③ 配置 ha.cf

④ 配置 authkeys

⑤ 配置 haresources

測試

啟動DRBD：service drbd start （HaMaster和HaBack）

啟動heartbeat：service heartbeat（HaMaster和HaBack）

使用 tail -f /var/log/messages查看服務啟動日志

使用 mount查看硬盤是否在HaMaster上掛載，而位在HaBack上掛載

使用 /etc/init.d/mysqld 查看mysql是否啟動。

停止HaMaster上的heartbeat，查看資源是否能被HaBack全部接管

重新啟動HaMaster上的heartbeat，查看資源能從HaBack上接管回來。
