UML――四種關系

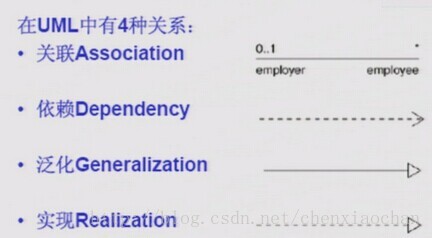

         在畫類圖之前，首先要理清UML中的四種關系，常見的有以下四種關系: 泛化（Generalization）,  實現（Realization），關聯（Association)，依賴(Dependency)，而在關聯中又包括：聚合（Aggregation），組合(Composition)，在這幾種關系中他們又有剪不斷的聯系。

一、概念

【泛化】：是一種繼承關系，表示一般與特殊的關系，它指定了子類如何特化父類的所有特征和行為。箭頭指向：帶三角箭頭的實線，箭頭指向父類。

【實現】：是一種類與接口的關系，表示類是接口所有特征和行為的實現。箭頭指向：帶空心三角箭頭的虛線，箭頭指向接口。

【關聯】：是一種擁有的關系，它使一個類知道另一個類的屬性和方法。箭頭指向：實線箭頭。

【聚合】：表示整體對象擁有部分對象。箭頭指向：空心菱形+實線箭頭。

【組合】：聚合的一種形式，它具有更強的擁有關系，強調整體與部分的生命周期是一致的。箭頭指向：實心菱形+實現箭頭。

【依賴】：是兩個事物間的語義關系，其中一個事物(獨立事物)發生變化會影響另一個事物(依賴事物)。箭頭指向：虛線箭頭。

二、實例介紹

【泛化】：鳥屬于動物，它具有動物的特征同時還具有自己特有的功能。

【實現】：大雁實現飛翔的接口。

【關聯】：企鵝和氣候，企鵝生活在南極，它需要這種氣候才能生活，企鵝需要‘知道’氣候的變化，‘了解’氣候規律。

【聚合】：電腦和外接鍵盤，兩者可以獨立存在。

【組合】：鳥和翅膀的關系，不能獨立存在。
【依賴】：動物要生存需要依賴于氧氣，水和食物。

三、PK賽

1、【聚合】PK【組合】

相同點：兩者都表示‘擁有’的關系，區別：生命周期的長短。

【聚合】：表示一種弱的‘擁有’關系，體現的是A對象可以包含B對象，他們的生命周期或許是不同的，A對象不隨著B對象的消失而消失，兩者可以獨立存在。

【組合】：表示一種強的‘擁有’，他們是部分和整體的關系，他們的生命周期是相同的，A對象會隨著B對象的消失而消失，二者是不能獨立存在的。

關系強弱比較：組合>聚合

2、【泛化】PK【實現】

相同點：相當于繼承。 子類繼承父類，父類泛化子類。

關系強弱比較：泛化=實現

3、【關聯】PK【依賴】

相同點：都表示依賴關系。區別：類之間關系的強弱程度和類之間關系的時間長短。

【關聯】表示類之間的很強的關系，它表示類之間的“持久”關系，這種關系一般表示一種重要的業務之間的關系，需要保存的，或者說需要“持久化”的，或者說需要保存到數據庫中的。

【依賴】表示類之間的較弱的關系，它表示類之間的是一種“臨時、短暫”關系，這種關系是不需要保存的。

關系強弱比較：關聯>依賴

得到關系強弱的比較：泛化 = 實現 > 組合 > 聚合 > 關聯 > 依賴

四、小結

       初次學習UML，對四種關系了解的還不是很深，在c#，設計模式中都有提到UML的四種關系和九種圖，相信通過反復的學習，一定可以加深對他們的理解。
