Linux設備驅動：kobject原理與實例分析

1、Sysfs文件系統

"sysfsis a ram-based filesystem initially based on ramfs. It provides ameans to export kernel data structures, their attributes, and thelinkages between them to userspace.”

Linux2.6內核引入了sysfs文件系統。sysfs被看成是與proc同種別的文件系統。sysfs把連接在系統上的裝備和總線組織成份級的文件,使其從用戶空間可以訪問到。

Sysfs被加載在 /sys/目錄下,它的子目錄包括:

1）Block:在系統中發現的每一個塊裝備在該目錄下對應1個子目錄。每一個子目錄中

又包括1些屬性文件,它們描寫了這個塊裝備的各方面屬性,如:裝備大小。(loop塊裝備是使用文件來摹擬的)

2）Bus:在內核中注冊的每條總線在該目錄下對應1個子目錄,如: ide pci scsi usbpcmcia 其中每一個總線目錄內又包括兩個子目錄:devices和drivers ,devices目錄包括了在全部系統中發現的屬于該總線類型的裝備,drivers目錄包括了注冊到該總線的所有驅動。

3）Class:將裝備依照功能進行的分類,如/sys/class/net目錄下包括了所有網絡接口。

4）Devices:包括系統所有的裝備。

5）Kernel:內核中的配置參數

6）Module:系統中所有模塊的信息

7）Firmware:系統中的固件

8）Fs:描寫系統中的文件系統

9）Power:系統中電源選項

2、K object

實現了基本的面向?qū)ο蠊芾頇C(jī)制,是構成Linux2.6裝備模型的核心結構。它與sysfs文件系統緊密相連,在內核中注冊的每一個kobject對象對應sysfs文件系統中的1個目錄。類似于C++中的基類,Kobject常被嵌入于其他類型(即:容器)中。如bus,devices,drivers都是典型的容器。這些容器通過kobject連接起來,構成了1個樹狀結構。

structk object {

constchar

*name;

structlist_head

entry;

structkobject

*parent;//指向父對象

structkset

*kset;

structkobj_type

*ktype;

structsysfs_dirent *sd;

structkref

kref;//對象援用計數

unsignedint state_initialized:1;

unsignedint state_in_sysfs:1;

unsignedint state_add_uevent_sent:1;

unsignedint state_remove_uevent_sent:1;

};

3、Kobject操作

         1）voidkobject_init(struct kobject * kobj)初始化kobject結構

         2）intkobject_add(struct kobject * kobj)將kobject對象注冊到Linux系統

         3）intkobject_init_and_add(struct kobject *kobj, struct kobj_type*ktype,struct kobject *parent, const char *fmt, ...)初始化kobject,并將其注冊到linux系統

           4）voidkobject_del(struct kobject * kobj)從Linux系統中刪除kobject對象

           5）structkobject *kobject_get(struct kobject*kobj)將kobject對象的援用計數加1,同時返回該對象指針。

           6）voidkobject_put(struct kobject *kobj)將kobject對象的援用計數減1,如果援用計數降為0,則調用release方法釋放該kobject對象。

4、  Struct kobj_type

Kobject的ktype成員是1個指向kobj_type結構的指針, 該結構中記錄了kobject對象的1些屬性。

structkobj_type {

void(*release)(struct kobject *kobj);

structsysfs_ops *sysfs_ops;

structattribute **default_attrs;

};

release:用于釋放kobject占用的資源,當kobject的援用計數為0時被調用。

5、Struct attribute

structattribute {

char *name; /*屬性文件名*/

structmodule * owner;

mode_tmode; /*屬性的保護位*/

};

struct attribute (屬性):對應于kobject的目錄下的1個文件,Name成員就是文件名。

6、Struct sysfs_ops

structsysfs_ops

{

ssize_t(*show)(struct kobject *, struct attribute *,char *);

ssize_t(*store)(struct kobject *,struct attribute *,const char *,

size_t);

};

           1）Show:當用戶讀屬性文件時,該函數被調用,該函數將屬性值存入buffer中返回給用戶態;

           2）Store:當用戶寫屬性文件時,該函數被調用,用于存儲用戶傳入的屬性值。

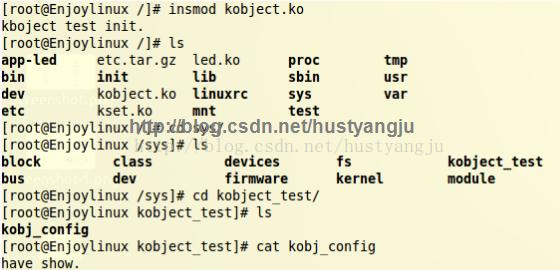

7、 kobject實例分析

       kobject.c源碼

#include <linux/device.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/string.h>
#include <linux/sysfs.h>
#include <linux/stat.h>

MODULE_AUTHOR("David Xie");
MODULE_LICENSE("Dual BSD/GPL");

/*聲明release、show、store函數*/

void obj_test_release(struct kobject *kobject);
ssize_t kobj_test_show(struct kobject *kobject, struct attribute *attr,char *buf);
ssize_t kobj_test_store(struct kobject *kobject,struct attribute *attr,const char *buf, size_t count);

/*對應于kobject的目錄下的1個文件,Name成員就是文件名*/
struct attribute test_attr = {
        .name = "kobj_config",
        .mode = S_IRWXUGO,
};

static struct attribute *def_attrs[] = {
        &test_attr,
        NULL,
};

/kobject對象的操作
struct sysfs_ops obj_test_sysops =
{
        .show = kobj_test_show,
        .store = kobj_test_store,
};

/*定義kobject對象的1些屬性及對應的操作*/
struct kobj_type ktype =
{
        .release = obj_test_release,
        .sysfs_ops=&obj_test_sysops,
        .default_attrs=def_attrs,
};

/*release方法釋放該kobject對象*/
void obj_test_release(struct kobject *kobject)
{
        printk("eric_test: release . ");
}

/*當讀文件時履行的操作*/
ssize_t kobj_test_show(struct kobject *kobject, struct attribute *attr,char *buf)
{
        printk("have show. ");
        printk("attrname:%s. ", attr->name);
        sprintf(buf,"%s ",attr->name);
        return strlen(attr->name)+2;
}

/*當寫文件時履行的操作*/
ssize_t kobj_test_store(struct kobject *kobject,struct attribute *attr,const char *buf, size_t count)
{
        printk("havestore ");
        printk("write: %s ",buf);
        return count;
}

struct kobject kobj;//聲明kobject對象

static int kobj_test_init(void)
{
        printk("kboject test init. ");
        kobject_init_and_add(&kobj,&ktype,NULL,"kobject_test");//初始化kobject對象kobj,并將其注冊到linux系統
        return 0;
}

static void kobj_test_exit(void)
{
        printk("kobject test exit. ");
        kobject_del(&kobj);
}

module_init(kobj_test_init);

module_exit(kobj_test_exit);
