1、Hive架構與基本組成

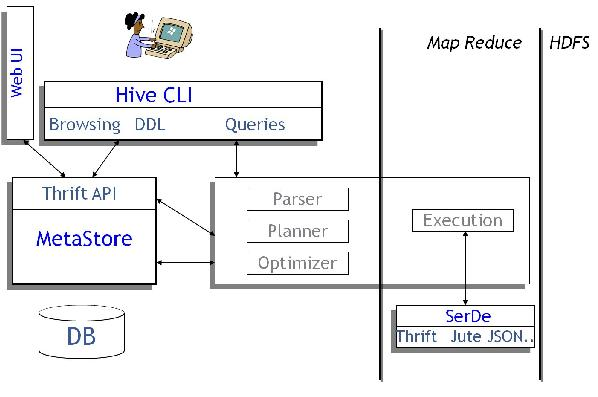

    下面是Hive的架構圖。

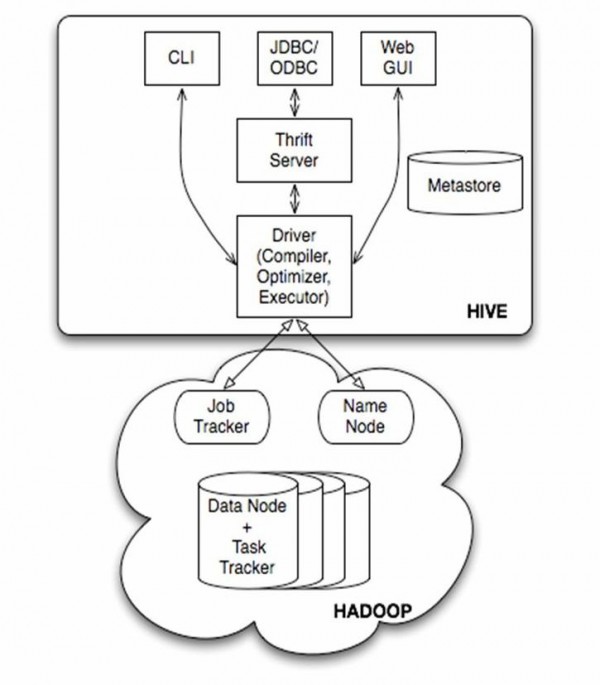

圖1.1 Hive體系結構

    Hive的體系結構可以分為以下幾部份：

    （1）用戶接口主要有3個：CLI，Client 和 WUI。其中最經常使用的是CLI，Cli啟動的時候，會同時啟動1個Hive副本。Client是Hive的客戶端，用戶連接至Hive Server。在啟動 Client模式的時候，需要指出Hive Server所在節點，并且在該節點啟動Hive Server。 WUI是通過閱讀器訪問Hive。
    （2）Hive將元數據存儲在http://www.jyygyx.com/db/中，如mysql、derby。Hive中的元數據包括表的名字，表的列和分區及其屬性，表的屬性（是不是為外部表等），表的數據所在目錄等。
    （3）解釋器、編譯器、優化器完成HQL查詢語句從詞法分析、語法分析、編譯、優化和查詢計劃的生成。生成的查詢計劃存儲在HDFS中，并在隨后有MapReduce調用履行。
    （4）Hive的數據存儲在HDFS中，大部份的查詢、計算由MapReduce完成（包括*的查詢，比如select * from tbl不會生成MapRedcue任務）。

    Hive將元數據存儲在RDBMS中，

有3種模式可以連接到http://www.jyygyx.com/db/：

    （1） 單用戶模式。此模式連接到1個In-memory 的http://www.jyygyx.com/db/Derby，1般用于Unit Test。

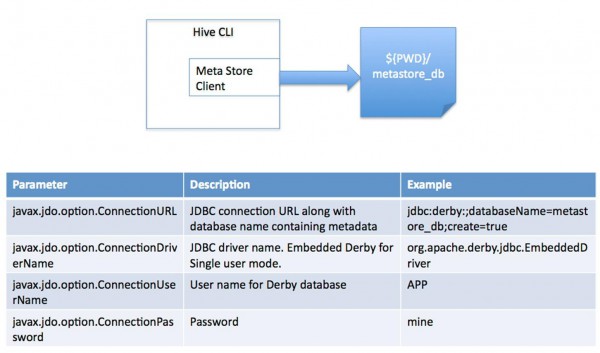

圖2.1 單用戶模式

    （2）多用戶模式。通過網絡連接到1個http://www.jyygyx.com/db/中，是最常常使用到的模式。

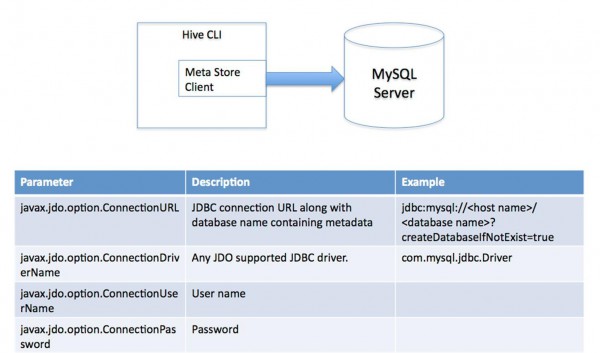

圖2.2 多用戶模式

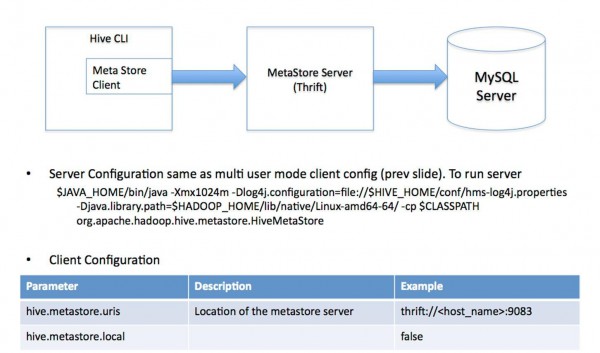

    （3） 遠程http://www.jyygyx.com/server/模式。用于非Java客戶端訪問元http://www.jyygyx.com/db/，在http://www.jyygyx.com/server/端啟動MetaStoreServer，客戶端利用Thrift協議通過MetaStoreServer訪問元http://www.jyygyx.com/db/。



    對數據存儲，Hive沒有專門的數據存儲格式，也沒有為數據建立索引，用戶可以非常自由的組織Hive中的表，只需要在創建表的時候告知Hive數據中的列分隔符和行分隔符，Hive就能夠解析數據。Hive中所有的數據都存儲在HDFS中，存儲結構主要包括http://www.jyygyx.com/db/、文件、表和視圖。Hive中包括以下數據模型：Table內部表，External Table外部表，Partition分區，Bucket桶。Hive默許可以直接加載文本文件，還支持sequence file 、RCFile。

    Hive的數據模型介紹以下：

    （1）Hivehttp://www.jyygyx.com/db/

    類似傳統http://www.jyygyx.com/db/的DataBase，在第3方http://www.jyygyx.com/db/里實際是1張表。簡單示例命令行 hive > create database test_database;

    （2）內部表

    Hive的內部表與http://www.jyygyx.com/db/中的Table在概念上是類似。每個Table在Hive中都有1個相應的目錄存儲數據。例如1個表pvs，它在HDFS中的路徑為/wh/pvs，其中wh是在hive-site.xml中由${hive.metastore.warehouse.dir} 指定的數據倉庫的目錄，所有的Table數據（不包括External Table）都保存在這個目錄中。刪除表時，元數據與數據都會被刪除。

    內部表簡單示例：
    創建數據文件：test_inner_table.txt

    創建表：create table test_inner_table (key string)
    加載數據：LOAD DATA LOCAL INPATH ‘filepath’ INTO TABLE test_inner_table
    查看數據：select * from test_inner_table;  select count(*) from test_inner_table
    刪除表：drop table test_inner_table

    （3）外部表

    外部表指向已在HDFS中存在的數據，可以創建Partition。它和內部表在元數據的組織上是相同的，而實際數據的存儲則有較大的差異。內部表的創建進程和數據加載進程這兩個進程可以分別獨立完成，也能夠在同1個語句中完成，在加載數據的進程中，實際數據會被移動到數據倉庫目錄中；以后對數據對訪問將會直接在數據倉庫目錄中完成。刪除表時，表中的數據和元數據將會被同時刪除。而外部表只有1個進程，加載數據和創建表同時完成（CREATE EXTERNAL TABLE ……LOCATION），實際數據是存儲在LOCATION后面指定的 HDFS 路徑中，其實不會移動到數據倉庫目錄中。當刪除1個External Table時，僅刪除該鏈接。
    外部表簡單示例：
    創建數據文件：test_external_table.txt
    創建表：create external table test_external_table (key string)
    加載數據：LOAD DATA INPATH ‘filepath’ INTO TABLE test_inner_table
    查看數據：select * from test_external_table;  ?select count(*) from test_external_table
    刪除表：drop table test_external_table

    （4）分區

    Partition對應于http://www.jyygyx.com/db/中的Partition列的密集索引，但是Hive中Partition的組織方式和http://www.jyygyx.com/db/中的很不相同。在Hive中，表中的1個Partition對應于表下的1個目錄，所有的Partition的數據都存儲在對應的目錄中。例如pvs表中包括ds和city兩個Partition，則對應于ds = 20090801, ctry = US 的HDFS子目錄為/wh/pvs/ds=20090801/ctry=US；對應于 ds = 20090801, ctry = CA 的HDFS子目錄為/wh/pvs/ds=20090801/ctry=CA。

    分區表簡單示例：
    創建數據文件：test_partition_table.txt
    創建表：create table test_partition_table (key string) partitioned by (dt string)
    加載數據：LOAD DATA INPATH ‘filepath’ INTO TABLE test_partition_table partition (dt=‘2006’)
    查看數據：select * from test_partition_table;  select count(*) from test_partition_table
    刪除表：drop table test_partition_table

    （5）桶

    Buckets是將表的列通過Hash算法進1步分解成不同的文件存儲。它對指定列計算hash，根據hash值切分?jǐn)?shù)據，目的是為了并行，每個Bucket對應1個文件。例如將user列分散至32個bucket，首先對user列的值計算hash，對應hash值為0的HDFS目錄為/wh/pvs/ds=20090801/ctry=US/part-00000；hash值為20的HDFS目錄為/wh/pvs/ds=20090801/ctry=US/part-00020。如果想利用很多的Map任務這樣是不錯的選擇。

    桶的簡單示例：
    創建數據文件：test_bucket_table.txt
    創建表：create table test_bucket_table (key string) clustered by (key) into 20 buckets
    加載數據：LOAD DATA INPATH ‘filepath’ INTO TABLE test_bucket_table
    查看數據：select * from test_bucket_table;  set hive.enforce.bucketing = true;

    （6）Hive的視圖

    視圖與傳統http://www.jyygyx.com/db/的視圖類似。視圖是只讀的，它基于的基本表，如果改變，數據增加不會影響視圖的顯現；如果刪除，會出現問題。?如果不指定視圖的列，會根據select語句后的生成。
    示例：create view test_view as select * from test

    2、Hive的履行原理

圖2.1 Hive的履行原理

    Hive構建在Hadoop之上，
    （1）HQL中對查詢語句的解釋、優化、生成查詢計劃是由Hive完成的
    （2）所有的數據都是存儲在Hadoop中
    （3）查詢計劃被轉化為MapReduce任務，在Hadoop中履行（有些查詢沒有MR任務，如：select * from table）
    （4）Hadoop和Hive都是用UTF⑻編碼的

    Hive編譯器將1個Hive QL轉換操作符。操作符Operator是Hive的最小的處理單元，每一個操作符代表HDFS的1個操作或1道MapReduce作業。Operator都是hive定義的1個處理進程，其定義有：
protected List <Operator<? extends Serializable >> childOperators;
protected List <Operator<? extends Serializable >> parentOperators;
protected boolean done;   // 初始化值為false

    所有的操作構成了Operator圖，hive正是基于這些圖關系來處理諸如limit, group by, join等操作。

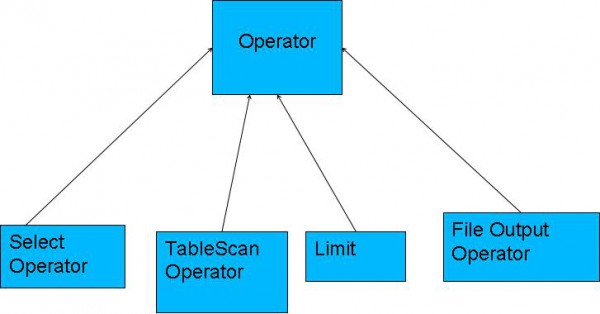

圖2.2 Hive QL的操作符

    操作符以下：
    TableScanOperator：掃描hive表數據
    ReduceSinkOperator：創建將發送到Reducer真?zhèn)€<Key,Value>對
    JoinOperator：Join兩份數據
    SelectOperator：選擇輸出列
    FileSinkOperator：建立結果數據,輸出至文件
    FilterOperator：過濾輸入數據
    GroupByOperator：GroupBy語句
    MapJoinOperator：/*+mapjoin(t) */
    LimitOperator：Limit語句
    UnionOperator：Union語句
    Hive通過ExecMapper和ExecReducer履行MapReduce任務。在履行MapReduce時有兩種模式，即本地模式和散布式模式 。

    Hive編譯器的組成：

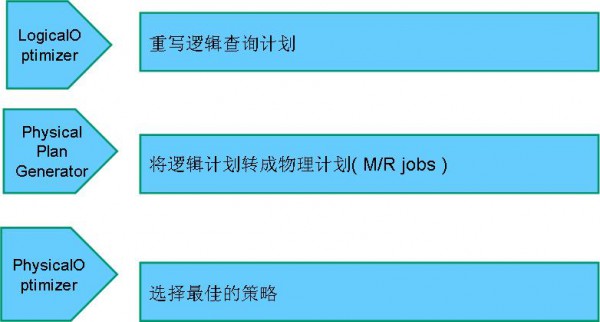

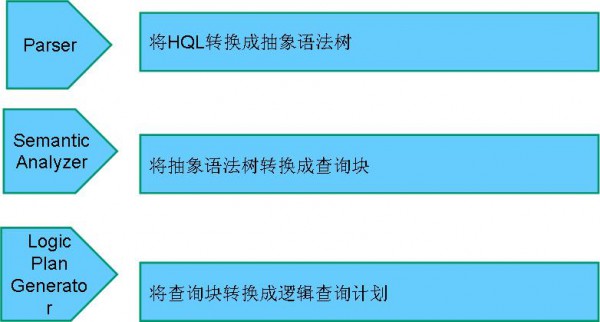

圖2.3 Hive編譯器的組成

    編譯流程以下：

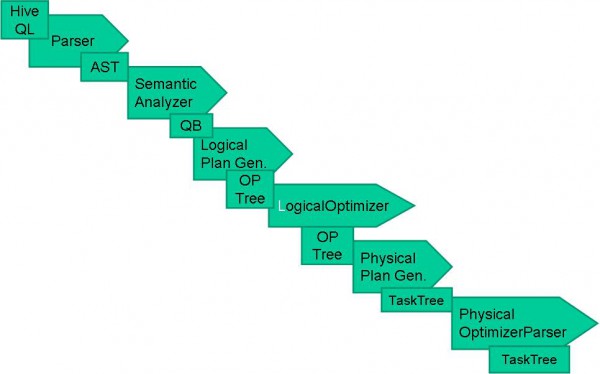

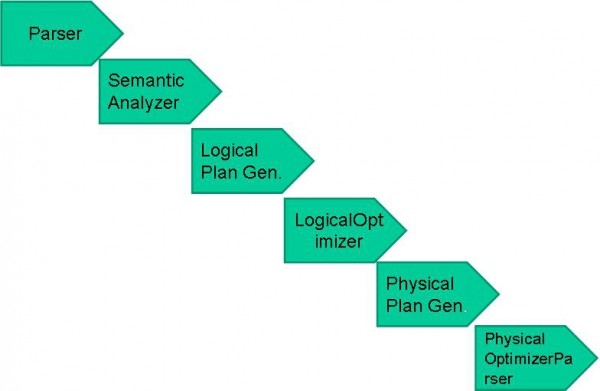

圖2.4 Hive QL編譯流程

    3、Hive和http://www.jyygyx.com/db/的異同
    由于Hive采取了SQL的查詢語言HQL，因此很容易將Hive理解為http://www.jyygyx.com/db/。其實從結構上來看，Hive和http://www.jyygyx.com/db/除具有類似的查詢語言，再無類似的地方。http://www.jyygyx.com/db/可以用在Online的利用中，但是Hive是為數據倉庫而設計的，清楚這1點，有助于從利用角度理解Hive的特性。

    Hive和http://www.jyygyx.com/db/的比較以下表：

     （1）查詢語言。由于 SQL 被廣泛的利用在數據倉庫中，因此專門針對Hive的特性設計了類SQL的查詢語言HQL。熟習SQL開發的開發者可以很方便的使用Hive進行開發。

     （2）數據存儲位置。Hive是建立在Hadoop之上的，所有Hive的數據都是存儲在HDFS中的。而http://www.jyygyx.com/db/則可以將數據保存在塊裝備或本地文件系統中。

  &nb
