簡析三層架構

3層架構――3-tier architecture

1、甚么是3層架構

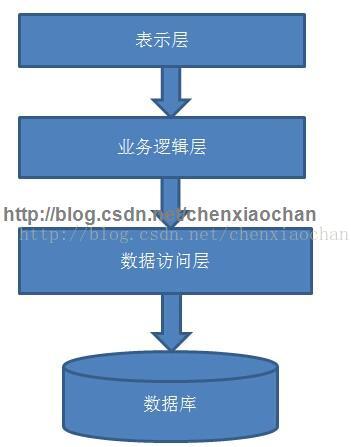

在軟件體系架構設計中，分層式結構是最多見，也是最重要的1種結構。3層從下至上分別為：數據訪問層（DAL）、業務邏輯層（BLL）、表示層（UI）。

 表現層（UI）：展現給用戶的界面，即用戶在使用1個系統的時候他的所見所得。

業務邏輯層（BLL）：對數據層的操作，對數據業務邏輯處理。

數據訪問層（DAL）：對http://www.jyygyx.com/db/的操作，數據的增加、刪除、修改、查找等。

2、利用場景――為何要用3層架構？

為何要用3層架構？

解耦！

不是所有的程序都需要使用3層架構，沒必要把簡單的問題復雜化。

先來講1下解耦，舉例：修電腦

電腦硬盤壞了？我們要做的就是換掉電腦硬盤

內存條壞了？只要換內存條就好

這些部件出現問題，都不會影響別的部件的正常使用，這個就是讓他們之間解耦。而和電腦不同的收音機，任何部件壞了，都會影響別的部件，這個體現的就是他們之間的耦合比較高。從這個例子里面就能夠看出解耦的好處，在3層中就是用的解耦的思想。

3、3層作用

數據訪問層：從數據源加載（Select），寫入（Insert/Update），刪除（Delete）數據。僅限于和數據源打交道，讓程序簡單明了。

顯示層（UI）：向用戶展現特定業務數據，收集用戶的輸入信息和操作。

原則：用戶至上，統籌簡潔。

業務邏輯層（BLL）：從DAL中獲得數據，以供UI顯示用，從UI中獲得用戶指令和數據，履行業務邏輯、從UI中獲得用戶指令和數據，通過DAL寫入數據源。

4、各個層之間的關系：

UI->BLL->UI:UI提供數據指令到業務邏輯，若自己可以弄定，則直接反饋到UI

UI->BLL->DAL->BLL->DAL:UI提供用戶指令和數據，提出要求并搜集1定的數據BLL，BLL處理不了時，要訪問數據源，則轉給DAL

5、3層聯系――援用

以登陸為例子，說明3層之間的援用關系：

實體層（entity）：定義的用戶名和密碼。

U層：向對應的文本框中輸入賬號和密碼

B層：判斷U層輸入的賬號和密碼是不是存在。

D層：連接http://www.jyygyx.com/db/的語句，查詢http://www.jyygyx.com/db/。

他們之間的聯系是通過實體傳遞來進行的，。

DAL所在程序集不援用BLL和UI

BLL需要援用DAL

UI直接援用DAL，可能援用BLL

非常忌諱相互援用，為了不這個問題所有出現了實體層（業務數據模型，里面的數據和http://www.jyygyx.com/db/的有所差異）

利用原則：

DAL只提供基本的數據訪問，不包括任何業務相干的邏輯處理。UI只負責顯示和收集用戶操作，不包括任何的業務相干的邏輯處理，BLL負責處理業務邏輯，通過獲得UI傳來的操作指令，決定履行業務邏輯，在需要訪問數據源的時候直接交給DAL處理。處理完成后，返回必要數據給UI。

6、各層是如何調用的

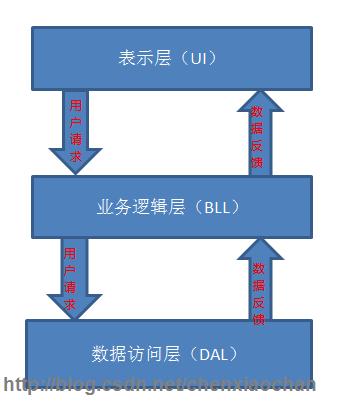

表示層（UI）是用戶需要的界面，用戶有甚么需求都是在這個上面進行的改動，1旦有改動，首先U層向B層發送用戶要求的說明，到達B層，B層再將U層的用戶要求發送到D層，D層接遭到用戶要求的指令后，對它進行處理，發送數據反饋到B層，B層再發給U層，將這1變化反應出來。

舉例：

小菜和大鳥吃羊肉串的例子，小菜和大鳥就是用戶，服務員為表示層（U層），烤肉師父為業務邏輯層（U層援用B層的方法或參數），老板娘為數據訪問層（D層），負責給烤肉師父從庫房拿烤串。大鳥點了羊肉串5串（參數），服務員把羊肉串5串（參數傳遞）傳遞給烤肉師父（數據要求），烤肉師父再傳遞給老板娘（對參數進行處理），老板娘得到要求后，拿羊肉串給烤肉師父（數據反饋），烤肉師父將烤好的羊肉串給服務員（數據反饋），服務員再將5串羊肉串給大鳥（U層展現出來），他們之間通過調用來實現聯系。

7、3層PK2層

2層架構：

業務邏輯簡單，沒有真實的數據存儲層

3層架構：

抽象出業務邏輯層，當業務復雜到1定程度，當數據存儲到相應的存儲介質，數據存儲脫離開業務邏輯，把業務邏輯脫離開UI單獨存在，UI只需要呼喚業務訪問層，就能夠實現跟用戶的交互。

3層的好處：

1、開發人員可以只關注全部結構中的其中某1層；

2、可以很容易的用新的實現來替換原有層次的實現；

3、可以下降層與層之間的依賴；

4、有益于標準化；

5、利于各層邏輯的復用。

6、結構更加的明確

7、在后期保護的時候，極大地下降了保護本錢和保護時間。

這幾點的中心思想就是“高內聚，低耦合”，類之間的耦合越弱，越有益于復用，1個處在弱耦合的類被修改，不會對有關系的類造成波及。

 以上是對3層的簡單認識，有的地方可能寫的不對，歡迎指出！
