我們?cè)谀_本上對控件的認識就是1個WebElement:
WebElement addNote = driver.findElementByAndroidUIAutomator("new UiSelector().text("Add note")");
而在Bootstrap中1個對象就是1個AndroidElement. 那末它們是怎樣映照到1起的呢？我們其實可以先看以下的代碼：
WebElement addNote = driver.findElementByAndroidUIAutomator("new UiSelector().text("Add note")");
addNote.getText();
addNote.click();

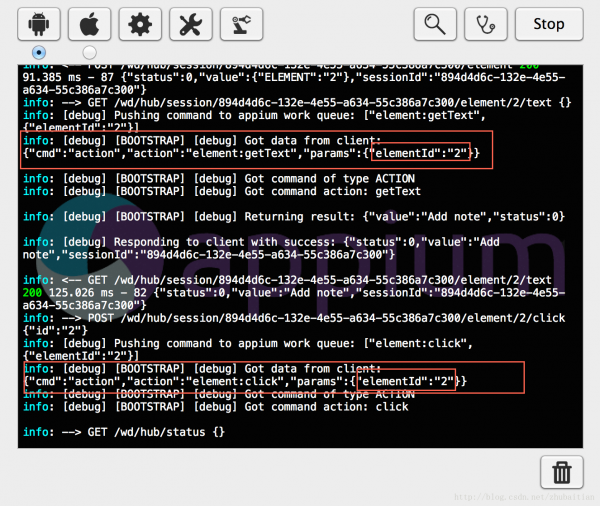

做的事情就是取得Notes這個app的菜單，然后調用控件的getText來取得‘Add note'控件的文本信息，和通過控件的click方法來點擊該控件。那末我們看下調試信息是怎樣的：
pc端傳過來的json字串有幾個fields：
- cmd:代表這個是甚么命令類型，其實就是AndroidCommandType的那兩個值
package io.appium.android.bootstrap;
/**
* Enumeration for all the command types.
*
*/
public enum AndroidCommandType {
ACTION, SHUTDOWN
}
- action: 具體命令
- params: 提供的參數，這里提供了1個elementId的鍵值對
從上面的兩條調試信息看來，其實沒有明顯的看到究竟使用的是哪一個控件。其實這里不起眼的elementId就是肯定用的是哪一個控件的，注意這個elementId其實不是1個控件在界面上的資源id，它實際上是Bootstrap保護的1個保存所有已獲得過的控件的哈希表的鍵值。如上1小節看到的，每個AndroidElement都有兩個重要的成員變量：
- UiObject el ：uiautomator框架中代表了1個真實的窗口控件
- Sting id : 1個唯1的自動增加的字串類型整數，pc端就是通過它來在AndroidElementHash這個類中找到想要的控件的
3. AndroidElement控件哈希表
上1節我們說到appium pc端是通過id把WebElement和目標機器真?zhèn)€AndroidElement映照起來的，那末我們這1節就來看下保護AndroidElement的這個哈希表是怎樣實現的。
首先，它具有兩個成員變量：
private final Hashtable<String, AndroidElement> elements;
private Integer counter;
- elements ：1個以AndroidElement 的id的字串類型為key，以AndroidElement的實例為value的的哈希表
- counter : 1個整型變量，有兩個作用：其1是它代表了當前已用到的控件的數目（其實也不完全是，你在腳本中對同1個控件調用兩次findElement其實會產生兩個不同id的AndroidElement控件），其2是它代表了1個新用到的控件的id，而這個id就是上面的elements哈希表的鍵
這個哈希表的鍵值都是從0開始的，請看它的構造函數：
/**
* Constructor
*/
public AndroidElementsHash() {
counter = 0;
elements = new Hashtable<String, AndroidElement>();
}
而它在全部Bootstrap中是有且只有1個實例的，且看它的單例模式實現：
public static AndroidElementsHash getInstance() {
if (AndroidElementsHash.instance == null) {
AndroidElementsHash.instance = new AndroidElementsHash();
}
return AndroidElementsHash.instance;
}
以下增加1個控件的方法addElement充分描寫了為何說counter是1個自增加的key，且是每一個新發現的AndroidElement控件的id：
public AndroidElement addElement(final UiObject element) {
counter++;
final String key = counter.toString();
final AndroidElement el = new AndroidElement(key, element);
elements.put(key, el);
return el;
}
從Appium發過來的控件查找命令大方向上分兩類：
- 1. 直接基于Appium Driver來查找，這類情況下appium發過來的json命令是不包括控件哈希表的鍵值信息的
-
WebElement addNote = driver.findElement(By.name("Add note"));
-
WebElement el = driver.findElement(By.className("android.widget.ListView")).findElement(By.name("Note1"));
以上的腳本會先嘗試找到Note1這個日記的父控件ListView,并把這個控件保存到控件哈希表，然后再根據父控件的哈希表鍵值和子控件的選擇子找到想要的Note1:
AndroidElementHash的這個getElement命令要做的事情就是針對這兩點來根據不同情況取得目標控件
-
-
-
-
-
-
-
-
-
-
-
public AndroidElement getElement(final UiSelector sel, final String key)
-
throws ElementNotFoundException {
-
AndroidElement baseEl;
-
baseEl = elements.get(key);
-
UiObject el;
-
-
if (baseEl == null) {
-
el = new UiObject(sel);
-
} else {
-
try {
-
el = baseEl.getChild(sel);
-
} catch (final UiObjectNotFoundException e) {
-
throw new ElementNotFoundException();
-
}
-
}
-
-
if (el.exists()) {
-
return addElement(el);
-
} else {
-
throw new ElementNotFoundException();
-
}
-
}
- 如果是第1種情況就直接通過選擇子構建UiObject對象，然后通過addElement把UiObject對象轉換成AndroidElement對象保存到控件哈希表
- 如果是第2種情況就先根據appium傳過來的控件哈希表鍵值取得父控件，再通過子控件的選擇子在父控件的基礎上查找到目標UiObject控件，最后跟上面1樣把該控件通過上面的addElement把UiObject控件轉換成AndroidElement控件對象保存到控件哈希表
4. 求證
上面有提過，如果pc真?zhèn)€腳本履行對同1個控件的兩次findElement會創建兩個不同id的AndroidElement并寄存到控件哈希表中，那末為何appium的團隊沒有做1個增強，增加1個keyMap的方法（算法）和1些額外的信息來讓同1個控件使用不同的key的時候?qū)?yīng)的還是同1個AndroidElement控件呢？畢竟這才是哈希表實用的特性之1了，不然你直接用1個Dictionary不就完事了？網上說了幾點hashtable和dictionary的差別，如多線程環境最好使用哈希表而非字典等，但在bootstrap這個控件哈希表的情況下我不是很佩服這些說法，有誰清楚的還勞煩指導12了
這里至于為何appium不去提供額外的key信息并且實現keyMap算法，我個人倒是認為有以下緣由：
- 有誰這么無聊在同1個測試方法中對同1個控件查找兩次？
- 如果同1個控件應用不同的選擇子查找兩次的話，由于終究底層的UiObject的成員變量UiSelector mSelector不1樣，所以確切可以認為是不同的控件
但以下兩個如果用一樣的UiSelector選擇子來查找控件的情況我就解析不了了，畢竟在我看來bootstrap這邊應當把它們看成是同1個對象的：
- 同1個腳本不同的方法中分別對同1控件用一樣的UiSelelctor選擇子進行查找呢？
- 不同腳本中呢？
這些或許在今后深入了解中得到解決，但看家如果知道的，還望不吝賜教
5. 小結
最后我們對bootstrap的控件相干知識點做1個總結
- AndroidElement的1個實例代表了1個bootstrap的控件
- AndroidElement控件的成員變量UiObject el代表了uiautomator框架中的1個真實窗口控件，通過它就能夠直接透過uiautomator框架對控件進行實質性操作
- pc真?zhèn)€WebElement元素和Bootstrap的AndroidElement控件是通過AndroidElement控件的String id進行映照關聯的
- AndroidElementHash類保護了1個以AndroidElement的id為鍵值，以AndroidElement的實例為value的全局唯1哈希表，pc端想要取得1個控件的時候會先從這個哈希表查找，如果沒有了再創建新的AndroidElement控件并加入到該哈希表中，所以該哈希表中保護的是1個當前已使用過的控件
