D3.js 以圓做點繪制力圖（一）

來源：程序員人生發布時間：2014-11-24 08:42:17 閱讀次數：5993次

SVG是甚么？

如何在SVG上繪制1個圓？

如何在SVG上繪制1條線？

力圖的基本屬性有哪些？

這些問題將由本文來逐一解答。

在代碼方面，我們沿用上文的網頁框架，把body里面的js替換成現在的js便可。

SVG

SVG，可縮放的矢量圖，我們以后所繪制的數據展現圖大都是在SVG這個大容器內完成的，它相當于畫布。創建SVG，就是有益于導出、保存繪制好的圖形。

簡單的SVG標簽格式 <svg width="500" height="50"></svg>，在SVG標簽中可以嵌入很多可見元素，包括 rect、circle、ellipse、line、text和path。

下面，我們在body中創建1個js標簽，在里面創建1個svg對象，代碼以下：

var w = 500; var h = 500; var svg = d3.select("body") .append("svg") .attr("width", w) //設置寬度 .attr("height", h); //設置高度

繪制圓

在svg內添加circle元素，先介紹下circle的基本屬性：cx 圓心x坐標 cy圓心y坐標 r半徑

接下來，繪制5個半徑順次增大的圓，并將它們的圓心放到同1條y軸上，代碼以下

var dataset = [ 5, 10, 15, 20, 25 ]; var circles = svg.selectAll("circle") .data(dataset) .enter() .append("circle"); circles.attr("cx", function(d, i) {//圓心坐標從左向右順次遞增，注意：i表示引入數據在數組的下標，如：d=5,i=0 return (i * 50) + 25; }) .attr("cy", h/2) //將圓心放到svg高度中間 .attr("r", function(d) {//半徑 return d; })

緊接著設置各圓的屬性

.attr("fill", "yellow") //給各圓填充黃色 .attr("stroke", "orange") //給各圓邊涂成橘黃 .attr("stroke-width", function(d) { //按比例設置邊的厚度 return d/2; });

至此，SVG上的圓就繪制完成了見下圖

繪制線

在svg繪制1條線，首先要定義它的兩個端點，出發點和終點（x1,y1）和（x2,y2）

線的基本屬性包括：

x1 屬性在 x 軸定義線條的開始
y1 屬性在 y 軸定義線條的開始
x2 屬性在 x 軸定義線條的結束
y2 屬性在 y 軸定義線條的結束

var line = svg.append('line') .attr('x1',100) .attr('y1',100) .attr('x2',200) .attr('y2',200) .attr('style','stroke:rgb(99,99,99);stroke-width:2'); //描邊寬度

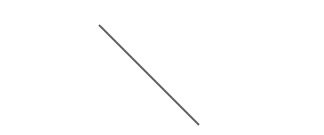

顯示效果圖以下：

用力圖簡介

有點有線，那末有關聯的點用線相連，再設置下點之間的電荷排擠力，讓沒關聯的點保持距離，那末力圖的雛形就構成了。

力學圖（ Force ），也有被翻譯做力導向圖等。這類圖很成心思，先從初始數據開始，看下面代碼：

{ "nodes":[ {"name":"Myriel","group":3,"QQ":"635511111"}, {"name":"Napoleon","group":1,"QQ":"635511112"}, {"name":"Mlle.Baptistine","group":1,"QQ":"635511113"}, {"name":"Mme.Magloire","group":1,"QQ":"635511114"}, {"name":"CountessdeLo","group":1,"QQ":"635511115"}, {"name":"Geborand","group":1,"QQ":"635511116"}, {"name":"Champtercier","group":1,"QQ":"635511117"}, {"name":"Cravatte","group":1,"QQ":"635512111"}, {"name":"Count","group":1,"QQ":"635513111"}, {"name":"OldMan","group":1,"QQ":"635514111"}, {"name":"Labarre","group":2,"QQ":"635515111"}, {"name":"Valjean","group":2,"QQ":"635516111"}, {"name":"Marguerite","group":3,"QQ":"635531111"}, {"name":"Mme.deR","group":2,"QQ":"635511311"}, {"name":"Isabeau","group":2,"QQ":"635511211"}, {"name":"Gervais","group":2,"QQ":"635514111"}, {"name":"Tholomyes","group":3,"QQ":"635571111"}, {"name":"Listolier","group":3,"QQ":"635581111"}, {"name":"Fameuil","group":3,"QQ":"635511011"}, {"name":"Blacheville","group":3,"QQ":"635211111"}, {"name":"Favourite","group":3,"QQ":"635510111"}, {"name":"Dahlia","group":3,"QQ":"635511121"} ], "links":[ {"source":1,"target":0,"value":1}, {"source":2,"target":0,"value":8}, {"source":3,"target":0,"value":10}, {"source":3,"target":2,"value":6}, {"source":4,"target":0,"value":1}, {"source":5,"target":0,"value":1}, {"source":6,"target":0,"value":1}, {"source":7,"target":0,"value":1}, {"source":8,"target":0,"value":2}, {"source":9,"target":0,"value":1}, {"source":11,"target":1,"value":1}, {"source":11,"target":3,"value":3}, {"source":11,"target":2,"value":3}, {"source":11,"target":0,"value":5}, {"source":12,"target":2,"value":1}, {"source":13,"target":2,"value":1}, {"source":14,"target":2,"value":1}, {"source":15,"target":2,"value":1}, {"source":17,"target":3,"value":4}, {"source":18,"target":3,"value":4}, {"source":18,"target":3,"value":4}, {"source":19,"target":3,"value":4}, {"source":19,"target":2,"value":4}, {"source":19,"target":3,"value":4}, {"source":20,"target":4,"value":3}, {"source":20,"target":1,"value":3}, {"source":20,"target":2,"value":3}, {"source":20,"target":3,"value":4}, {"source":21,"target":16,"value":3}, {"source":21,"target":17,"value":3}, {"source":21,"target":18,"value":3}, {"source":21,"target":19,"value":3}, {"source":21,"target":20,"value":5} ] }

這些數據包括兩部份，點（nodes）和邊（links），source 和target的數值代表nodes數組該數值下標對應的元素。

注意的1點，不管nodes元素有多少屬性，source和target都暫時指向人名，如source 1 target0 表示napoleon和myriel連接

細細1看就會發現，這些點只是些人員的屬性而已，光靠這些是沒法知道每一個點該畫到哪兒。

所以就需要先了解1下D3 畫力圖的1些專有方法了。下面為大家羅列1些必要的方法和解釋：

為了使用方便先將上面的json數據，賦值給 dataset，放到js里

（以后這些數據都會保存在相應格式的文件中，由d3加載，加載方法在 D3整體展現篇已略有介紹）

var force = d3.layout.force() //轉換數據的方法，將點轉換為坐標格式 .nodes(dataset.nodes) //傳入點 .links(dataset.links) //傳入邊 .size([w, h]) //設置圖形寬高 .start(); //開始轉換

以上代碼是用力圖最基礎的布局方法。

這些基本布局其實不能滿足所有數據集，我們還要在這基礎上添加1些layout的自定義方法，

比如設置節點間連線的長度、節點間互斥力大小。完善以后的代碼顯示以下：

var force = d3.layout.force() .nodes(dataset.nodes) .links(dataset.edges) .size([w, h]) .linkDistance([50]) // 節點連線長度 .charge([⑴00]) // 排擠力 .start();

至此，力圖基本初始化布局完成

接下來創建連線

var edges = svg.selectAll("line") .data(dataset.edges) .enter() .append("line") .style("stroke", "#ccc") .style("stroke-width", 1);

這里的連線色彩和寬度都可以編寫函數隨便設定，例猶如類人員設為同色，重要人員連線加粗等

然后為每一個節點創建圓，方便閱讀

var nodes = svg.selectAll("circle") .data(dataset.nodes) .enter() .append("circle") .attr("r", 10) .style("fill", function(d, i) { return colors(i); }) .call(force.drag); //增加拖動效果，拉動節點

最后，我們就要打點，將點線繪制到畫布上

force.on("tick", function() { edges.attr("x1", function(d) { return d.source.x; }) .attr("y1", function(d) { return d.source.y; }) .attr("x2", function(d) { return d.target.x; }) .attr("y2", function(d) { return d.target.y; }); nodes.attr("cx", function(d) { return d.x; }) .attr("cy", function(d) { return d.y; }); });

這樣，每次打點，獲得線和點的坐標，在更新到畫布上。那末這些坐標哪兒來的？就是layout初始化轉換傳入的點線數據后，

為他們摹擬1些坐標信息。你可以在閱讀器控制臺輸入dataset查看各點線坐標信息
