WebService中WSDL文件詳解

WSDL(Web Service Description Language)Web服務描寫語言

################################################################################

適用于描寫WebService的文檔格式

下面例子是為了輸入1個字符串name，返回1個SayHello的操作。

<?xml version="1.0" encoding="UTF⑻" ?>
<wsdl:definitions
    targetNamespace="http://com.liuxiang.xfireDemo/HelloService"-------------------DEFINITIONS:WSDL文檔根元素，提供命名空間
    xmlns:tns="http://com.liuxiang.xfireDemo/HelloService"
    xmlns:wsdlsoap="http://schemas.xmlsoap.org/wsdl/soap/"
    xmlns:soap12="http://www.w3.org/2003/05/soap-envelope"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:soapenc11="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:soapenc12="http://www.w3.org/2003/05/soap-encoding"
    xmlns:soap11="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/">
    <wsdl:types>-------------------------------------------------------------------------------------TYPE:數據類型定義的容器,TYPE定義了兩個元
        <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema" 素，1個是sayHello，1個是sayHelloResp
            attributeFormDefault="qualified" elementFormDefault="qualified" onse。
            targetNamespace="http://com.liuxiang.xfireDemo/HelloService">
            <xsd:element name="sayHello">----------------------------------------sayHello
                <xsd:complexType>
                    <xsd:sequence>
                        <xsd:element maxOccurs="1" minOccurs="1"
                            name="name" nillable="true" type="xsd:string" />
                    </xsd:sequence>
                </xsd:complexType>
            </xsd:element>
            <xsd:element name="sayHelloResponse">---------------------------sayHelloResponse
                <xsd:complexType>
                    <xsd:sequence>
                        <xsd:element maxOccurs="1" minOccurs="1"
                            name="out" nillable="true" type="xsd:string" />
                    </xsd:sequence>
                </xsd:complexType>
            </xsd:element>
        </xsd:schema>
    </wsdl:types>
    <wsdl:message name="sayHelloResponse">----------------------------------------------MESSAGE:通訊消息的數據結構的抽象化定義,描
        <wsdl:part name="parameters" element="tns:sayHelloResponse" />                                         述了Web服務使用消息的有效負載，
    </wsdl:message>     還可描寫輸出或接受消息的有效負載
    <wsdl:message name="sayHelloRequest">     ，其中ELEMENT對應TYPE中的NAME。定義元
        <wsdl:part name="parameters" element="tns:sayHello" />      素的方式取決于使用RPC樣式或文檔樣式，此處
    </wsdl:message>     為文檔樣式

    <wsdl:portType name="HelloServicePortType">------------------------------------------PORTTYPE:對某個訪問入口點類型所支持的操
        <wsdl:operation name="sayHello">                                                                                              作的抽象集合,1個portType可定義多
            <wsdl:input name="sayHelloRequest"      個operation,1個operation可看作1
                message="tns:sayHelloRequest" />      個方法,要求消息是MESSAGE定義的
            <wsdl:output name="sayHelloResponse"      sayHelloRequest,相應消息是
                message="tns:sayHelloResponse" />      sayHelloResponse,同時包括input
        </wsdl:operation>      /output表明這是1個要求/響應模式,
    </wsdl:portType>      input表示傳遞到Web服務的有效負

      載，output表示傳遞到客戶的有效負       載.此處TNS為DEFINITIONS中所聲       明。
    <wsdl:binding name="HelloServiceHttpBinding"--------------------------------------------BINDING:特定端口類型的具體協議和數據格式規
        type="tns:HelloServicePortType">     范的綁定,binding將1個抽象porType映
        <wsdlsoap:binding style="document" 射到1組具體協議(SOAP/HTTP),消息傳
            transport="http://schemas.xmlsoap.org/soap/http" /> 遞樣式,編碼樣式.
        <wsdl:operation name="sayHello">
            <wsdlsoap:operation soapAction="" />
            <wsdl:input name="sayHelloRequest">
                <wsdlsoap:body use="literal" />
            </wsdl:input>
            <wsdl:output name="sayHelloResponse">
                <wsdlsoap:body use="literal" />
            </wsdl:output>
        </wsdl:operation>
    </wsdl:binding>
    <wsdl:service name="HelloService">----------------------------------------------------------SERVICE:相干服務訪問點的集合,1個service元
        <wsdl:port name="HelloServiceHttpPort"     素包括多個不同的port，每一個port表示
            binding="tns:HelloServiceHttpBinding">     不同的Web服務，此例子中提供給訪
            <wsdlsoap:address     問你的地址為:http://localhost:8080/xf.
                location="http://localhost:8080/xfire/services/HelloService" />      .....
        </wsdl:port>
    </wsdl:service>
</wsdl:definitions>

IMPORT:可讓當前WSDL文檔中援用其他WSDL文檔中指定命名空間中的元素，通經常使用于WSDL模塊化。

<wsdl:import namespace="http://xxx.xxx.xxx/xxx/xxx" location="http://xxx.xxx.xxx/xxx/xxx.wsdl"/>

namespace屬性:必須與所導入文件的targetNameSpace名稱相同.

        location屬性:指向wsdl文件的路徑，不能為空.

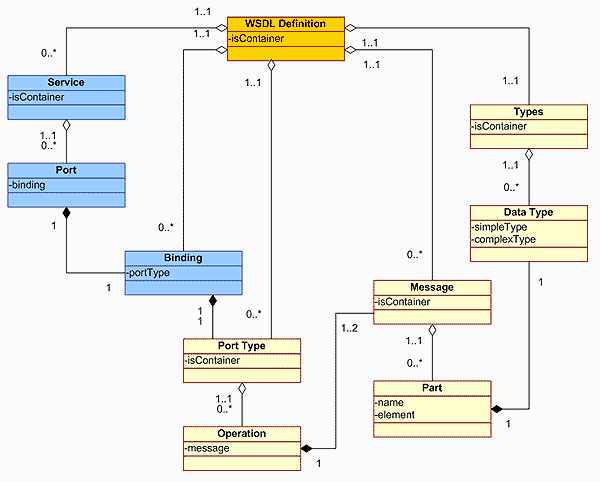

附WSDL文檔結構圖-------

以上這些就是基本的1些要點，，，如果有誤，請各位大爺批評指正，，，
