802.11ax前瞻1：協議簡介

敘言

IEEE 802.11協議從初始設置到目前已經歷了210周年，當前802.11協議中最新的即為802.11ax協議。從前年開始，筆者1直也在關注該協議的研究進展。在此筆者將自己學習期間搜集了1些802.11ax的資料進行整理。

注：由于協議正在制定的進程中，所以會存在TBD（To Be Determined）的部份和不斷更新的協議內容，筆者未必跟上最新的協議進程，如果有錯漏的地方，還請見諒。

802.11ax簡介

802.11ax的使用處景關注于密集用戶環境（Dense User Environments），與之前的協議有所不同。根據香農定理而言，當SNR不變的情況下（由于發送機總功率是固定的），只要適當?shù)脑黾訋挘湍軌蛉〉酶叩奈锢韺油掏铝俊Ｋ?02.11a/b/g/n/ac的演進，1般都是關注在單AP的網絡中，提高物理層的吞吐量，以提高網絡的整體速率。

802.11ax的設計場景初始關注的就是密集環境，換言之，其初始設計思想就會和傳統的802.11存在1定的區分。而且802.11ax的設計也并沒有在當前802.11ac的160M帶寬以上，新增更大的帶寬（其實也是在2.4G和5G頻譜資源下，沒法找到更大帶寬的信道）。所以協議命名的HEW，其關注的效力，也是希望更加有效的使用當前的頻段資源，從而提供更高的實際網絡速率。我們可以簡單總結802.11ax的以下特點：

• 協議兼容性：802.11ax要求與以往的802.11a/b/h/n/ac都進行兼容，這也證明了其是第2款同時能工作在2.4G和5G頻段下的協議（802.11ac僅工作在5G頻段）。故在其數據幀結構和MAC接入?yún)f(xié)議上，都需要兼容設計，以便于傳統協議兼容。
• 更好的節能性，用以增加移動裝備的續航能力。
• 更高的傳輸速率和覆蓋范圍：在802.11ax中，更高的速率分別體現在PHY層和MAC層的改進上，其具體改進包括以下：

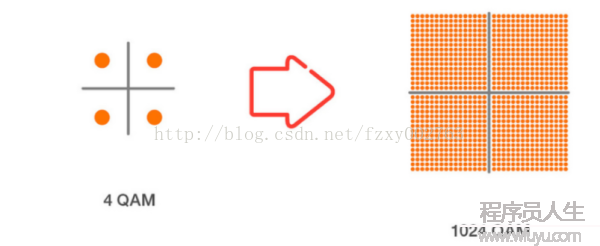

• 提供更高階的編碼組合（MCS10和MCS11）。其中主要是QAM⑴024的引入，在802.11ac中，最高階是256QAM。

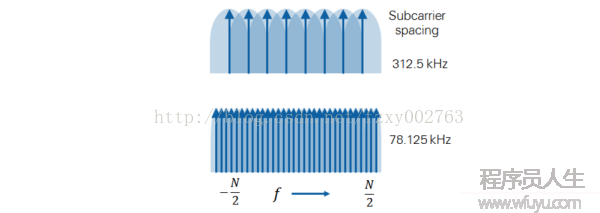

• 在相同帶寬下，802.11ax采取點數更多的FFT（即原始的FFT的4倍大小）。FFT點數越多，說明其子載波數越多，和子載波的帶寬也就越小（帶寬從312.5kHz降到78.125kHz。其對應的symbol時間也增加了4倍），從而可以覆蓋更遠的范圍。（覆蓋范圍與相干帶寬有關。只要信道的帶寬小于相干帶寬的話，那末就是平坦衰落，信號不會遭到多徑的影響。所以越小的信道帶寬，可以覆蓋更遠的范圍）

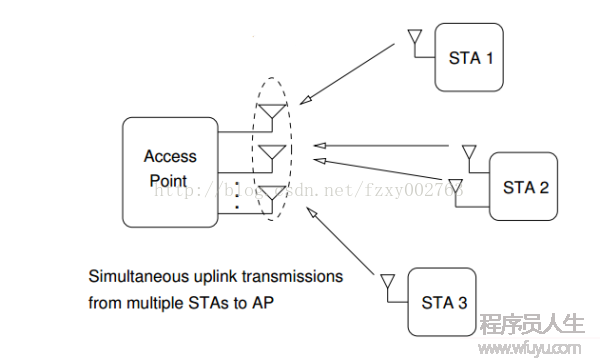

• 引入上行MU-MIMO。在802.11ac中，協議只規定了下行的MU-MIMO。上行還是單個節點獨立傳輸?shù)模?02.11ax中，上下行都需要支持MU-MIMO。

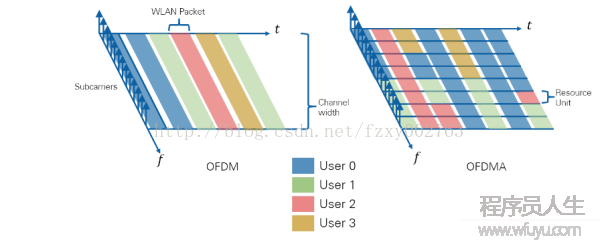

• 引入OFDMA技術。802.11ax設計中參考了LTE中OFDMA的使用，可讓多個用戶通過不同子載波資源同時接入信道，提高信道的利用率。不過由于802.11是1個散布式接入的場景，所以802.11ax中的OFDMA實際是比LTE中復雜度要低1些。


至于其中1些具體的介紹和1些其他的特性，建議參考NI的文章：Introduction to 802.11ax High-Efficiency Wireless。在后續的分點介紹中，我們會漸漸進行論述。

802.11ax協議資源

以下總結下，筆者在追蹤協議進展的時候，所搜集的1些資源。

802.11ax的Task Group網站目前1共出了兩個版本，分別代號為hew和tgax，前者已沒有繼續更新了。該網站整理以下：

HEW：http://grouper.ieee.org/groups/802/11/Reports/hew_update.htm

802.11ax：http://grouper.ieee.org/groups/802/11/Reports/tgax_update.htm

同時也有1些中文的機構在追蹤有關協議的進展，比如：

網絡通訊國際標準分析及參與制定計劃網（臺灣）：網絡通訊國際標準分析及參與制定計劃網

中國通訊標準化協會（大陸）：中國通訊標準化協會

目前協議應當在出到最新的Draft 1.0版本，不過還沒法在其相干的網站上公然看到。目前可以看到的只有1個個討論案，和Draft 0.1和TGax Specification Framework，前者合適瀏覽1些，雖然有很多TBD的部份，不過相對后者（其相當于1份份草案的羅列），還是好1些的。資源整理以下：

Draft 0.1（IEEE 802.11⑴6/0024r1）:Draft 0.1

TGax Specification Framework（IEEE 802.11⑴5/0132r15）:TGax Specification Framework

其他還有1些商業網站的資料，其中我目前看到的還是屬于NI那1份資料比較好（算是很接近Draft 0.1的了），其他有1些太偏重于概念，而非技術本身，所以就暫時先不羅列了。
