MySQL系列：innodb源碼分析之mini transaction

來源：程序員人生發布時間：2014-12-23 08:25:11 閱讀次數：5516次

日志是innodb1個非常重要的模塊，在innodb中有兩類日志：redo log和undo log。其中redolog日志是用來做數據異常恢復和數據庫重啟時頁數據同步恢復的，redo log是建立在在mini transaction基礎上。數據庫在履行事務時，通過minitransaction產生redo log來保證事務的持久性。

1.mini transaction3個協議

mini-transcation是用來實現innodb的物理邏輯日志的寫入和頁恢復的，通過mini-transcation來保證并發事務操作和數據庫異常是頁的1致性。為了得到頁的1致性，mini-transaction遵守以下3個協議:

1. The FIX Rules

2. Write-Ahead Log

3. Force-log-at-commit

1.1The FIX Rules

The FIX Rules規定以下：

修改1個頁需要取得該頁的x-latch

訪問1個頁是需要取得該頁的s-latch或x-latch

持有該頁的latch直到修改或訪問該頁的操作完成

1.2Write-Ahead Log

Write-Ahead Log的意思就是如果1個頁操作在寫入到持久裝備時，必須內存中相對應的日志寫入到持久化裝備中。每一個頁有1個LSN,每次頁修改需要保護這個LSN,當1個頁需要寫入到持久化裝備時，要求內存中小于該頁LSN的日志先寫入到持久化裝備中。日志寫完后，先Fixed這個頁的latch，再將內存中的頁刷盤。完成刷盤后，釋放頁latch。這里遵守The FIX Rules協議。

1.3 Force-log-at-commit

1個事務可以同時修改了多個頁，Write-AheadLog單個數據頁的1致性，沒法保證事務的持久性。Force -log-at-commit要求當1個事務提交時，其產生所有的mini-transaction日志必須刷到持久裝備中。這樣即便在頁數據刷盤的時候宕機，也能夠通過日志進行redo恢復。

2 mini-transaction的日志實現

innodb是采取mini-transaction來構建操作的物理邏輯日志的，在事務履行的時候，會通過mtr來保證頁的數據1致性和持久性。mini-transaction是通過1個mtr_t的結構來實現mini-transaction的3個協議。mtr_t的定義以下：

typedef struct mtr_struct { ulint state; /*mtr的狀態，MTR_ACTIVE、MTR_COMMITING、MTR_COMMITTED*/ dyn_array_t memo; /*正在持有的latch列表*/ dyn_array_t log; /*mtr產生的日志數據*/ ibool modifications; /*是不是修改了頁*/ ulint n_log_recs; /*log操作頁的個數*/ ulint log_mode; /*log操作模式，MTR_LOG_ALL、MTR_LOG_NONE、MTR_LOG_SHORT_INSERTS*/ dulint start_lsn; /*mtr起始的LSN*/ dulint end_lsn; /*mtr結束的LSN*/ ulint magic_n; /*魔法字*/ }mtr_t;

其中成員memo是個latch持有狀態的數組列表，采取的是dyn_array_t的動態內存結構來保存的，每一個單元存儲的是mtr_memo_slot_t這樣的結構。定義以下：

typedef struct mtr_memo_slot_struct { ulint type; /*latch的類型值*/ void* object; /*latch對象句柄，可以是rw_lock_t或buf_block_t*/ }mtr_memo_slot_t;

latch類型以下：
MTR_MEMO_PAGE_S_FIX /*rw_locks-latch*/
MTR_MEMO_PAGE_X_FIX /*rw_lockx-latch*/
MTR_MEMO_BUF_FIX   /*buf_block_t*/
MTR_MEMO_S_LOCK   /*rw_lock s-latch*/
MTR_MEMO_X_LOCK   /*rw_lock x-latch*/

memo的latch管理接口
mtr_memo_push 取得1個latch，并將狀態信息存入mtr memo當中
mtr_release_s_latch_at_savepoint 釋放memo偏移savepoint的slot鎖狀態
mtr_memo_contains    判斷鎖對象是不是在memo當中
mtr_memo_slot_release    釋放slot鎖的控制權
mtr_memo_pop_all    釋放所有memo中的鎖的控制權

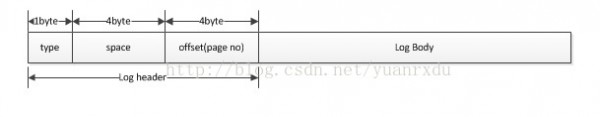

mt_t中的log成員是也是1個dyn_array_t動態結構的內存，用來保存mtr產生的日志信息。日志的寫入是通過mtr0log.h來寫入的。這里指的1提的是日志格式，日志格式是有日志頭和日志體組成，日志頭信息是由type、space和page no組成,由mlog_write_initial_log_record_fast函數寫入到mtr_t的log中的。以下是1個比較具體的示意圖:

log body的數據寫入是通過mtr0log.h中的日志寫入方法進行寫入的。每寫入1跳操作日志，n_log_recs會加1.

標識modifications是標識是不是有page的數據改動，如果有，在mtr_commit調用時會先將mtr->log刷盤，然后釋放mtr所有的所控制權。日志會1定會在mtr結束時刷盤，這符合Force-log-at-commit的規定。日志寫入調用的是log_write_low這個函數。

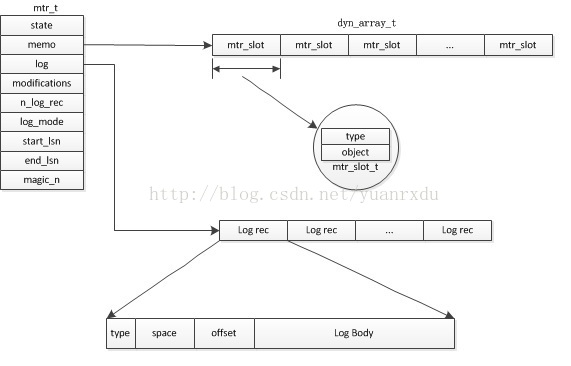

2.1 mtr_t的內存結構關系圖

3 總結

mini transaction是innodb對ACID中的持久性的最小保證單元，所有觸及到事務履行、頁數據刷盤、redo log數據恢復等都需要進行mini transaction的構造和履行。幾近所有的模塊都觸及到mini transaction,例如：btree、page、事務、inser tbuffer、redo-log等，d對mini transcaion的理解不能孤立的去看源代碼，應當結合redo log、page相干的代碼了解。它是理解innodb工作原理的基石。
