Oracle RAC 集群 SCAN 說明

1   SCAN 概述

之前有網友在我Blog 留言說我的RAC 搭建中沒有寫SCAN 配置，這個之前應當是有寫過，但剛搜了1下，沒找到，正好重新整理1下，并做下實驗，實驗就用Oracle 12c 進行測試。

在Oracle 11g 之前，我們?nèi)ミB接RAC 集群，都是配置以下的內容：

dave_rac=

(DESCRIPTION =

 (ADDRESS_LIST =

 (LOAD_BALANCE = yes)

  (FAILOVER=ON)

 (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.68)(PORT = 1521))

 (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.69)(PORT = 1521))

 )

 (CONNECT_DATA =

  (SERVICE_NAME = dave)

  (failover_mode=(type=select)(method=basic))

    )

  )

這里的68和69 是VIP 的地址，是PUBLIC 網卡上的虛擬IP。 那我們這里只有2個節點，如果我們增加了RAC的集群數，那末就需要修改所有的客戶真?zhèn)€配置，這個就很麻煩。

所以在Oracle 11gR2 中，引入了SCAN（Single ClientAccess Name）的特性。SCAN是1個域名，可以解析最少1個IP，最多解析3個SCAN IP，客戶端可以通過這個SCAN 名字來訪問數據庫，另外SCAN ip必須與public ip和VIP在1個子網。

啟用SCAN 以后，會在數據庫與客戶端之間，添加了1層虛擬的服務層，就是SCAN IP和SCAN IP Listener，在客戶端僅需要配置SCAN IP的tns信息，通過SCANIP Listener，連接后臺集群數據庫。這樣，不論集群數據庫是不是有添加或刪除節點的操作，均不會對客戶端產生影響，也就不需要修改配置。

配置SCAN有3種方法：

1.  使用/etc/hosts文件

這個是我們目前用的最多的方式，但是缺點只能對應1個SCAN IP，該方法Oracle 不推薦，但是簡單，不需要單獨的DNS 服務器，使用該方法，客戶端還是需要VIP來鏈接。 Oracle 推薦使用其他的2種方法來實現SCAN 功能。

2.  在DNS中定義域名，只需要在DNS中配置便可實現SCAN 功能。

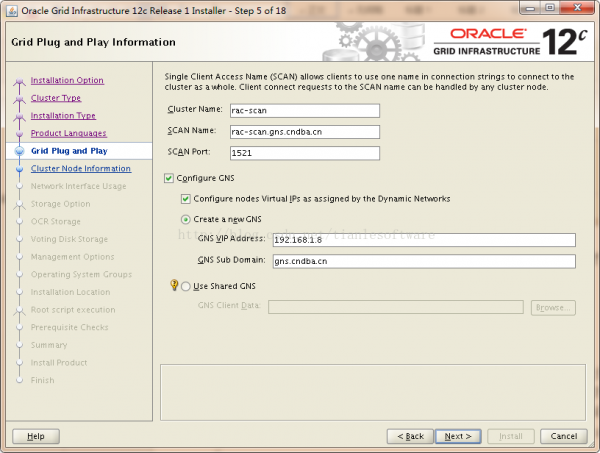

3.  通過Grid Naming Server（GNS），需要配置DNS 和DHCP才能實現SCAN 功能。

配置好以后，直接在客戶真?zhèn)€tnsnames里寫SCAN NAME就能夠了，以下：

RACSCAN =

 (DESCRIPTION =

   (ADDRESS = (PROTOCOL = TCP)(HOST = rac-scan.gns.cndba.com)(PORT = 1521))

   (CONNECT_DATA =

     (SERVER = DEDICATED)

            (SERVICE_NAME = dave)

    )

  )

以后RAC 增加刪除節點，客戶端都不需要修改。

2   SCAN 工作流程

在啟用SCAN 特性以后，除多幾個SCAN IP 以外，還會多幾個SCAN IP Listener，每一個SCAN IP對應1個SCAN IP Listener，為了性能斟酌，每一個SCAN IP和其對應的SCAN IP Listener將被獨立的分配到各個節點上。

如果Cluster中其中某個運行SCAN IP的節點出現異常，則其余正常的SCAN IP節點將自動接收。

如果客戶端是11g R2的版本，則客戶端只需在tns中配置域名解析，便可實現failover，如果客戶端版本低于11g R2，則沒法通過域名解析出多個SCAN IP地址，因此如果要實現failover，必須在客戶真?zhèn)€tns中配置3個SCAN IP的地址進行解析，這也是為什么Oracle強烈建議在使用11g R2數據庫時，客戶端也最好使用11g R2的緣由。

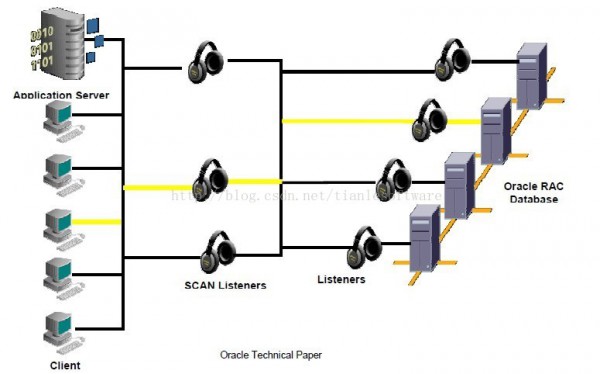

上圖是SCAN 的工作流程圖，圖的右側是1個4個節點的RAC 集群，所以有4個Local Listener。 配置了3個SCAN IP和3個 SCAN Listeners。這3個SCAN IP 是隨機的落在RAC節點上。

    客戶端鏈接的時候，會隨機的連接到某1個某1個SCAN IP及起對應的SCAN IP Listner上， SCAN IP Listener接收到連接要求時，會根據 LBA 算法（least loaded instance），將該客戶真?zhèn)€連接要求，轉發給對應的Instance上的VIP Listener，從而完成了全部客戶端與服務器的連接進程。

簡單點就是：

client -> scan listener -> locallistener -> local instance

3   SCAN 相干的幾個名詞說明

3.1             SCAN VIP

SCAN VIP，即SCAN IP，是由DNS或GNS、hosts解析出來的IP地址。目前SCANVIP最多能有3個，它們循環地被客戶端所要求到。

SCAN VIP數量和節點數沒有關系，正如上圖所示，4個節點，3個SCAN VIP，SCAN VIP是隨機的落在哪一個節點上的，這個進程也是動態變化的。

3.2             GNS VIP

GNS VIP同SCAN VIP， GNS VIP是提供GNS服務的IP地址，它綁定到某個節點的PUBLIC IP所在網卡上，當節點出現故障，GNS資源會自動切換到其他正常的節點繼續提供GNS解析服務。如果我們不使用GNS解析方法，那末也不會存在GNS VIP。

3.3             SCAN LISTENER

SCAN監聽器，實現SCAN的負載均衡功能。如果RAC上有3個SCAN VIP，那末SCAN監聽器也有3個，它們各自監聽SCAN VIP的連接要求。

SCAN監聽器的注冊是由REMOTE_LISTENER參數控制的，任何實例都會向所有的SCAN監聽器注冊，所以SCAN LISTENER 會包括所有實例的名稱。

這樣SCAN監聽器可以實時了解所有實例的運行情況的，因此能夠準確地將連接重定向到空閑服務器的本地監聽器上。

SCAN監聽器是隨著SCAN VIP隨機分配到節點服務器上，如果某個節點產生故障，運行在此節點上的SCANVIP會進行漂移，這時候候SCAN監聽器也隨著漂移到正常的節點上，繼續為SCAN VIP監聽連接要求，當PMON進程下次動態更新實例信息到該SCAN監聽器以后，它又重新接受客戶真?zhèn)€連接。

3.4             REMOTE_LISTENER

Oracle 參數，設置該參數以后，任何實例都會向SCAN監聽器注冊，所以SCAN監聽器能夠負載均衡地分發連接要求到節點本地監聽器上。

    由于SCAN IP有多個，他們對應的是同1個域名，因此在數據庫中，需要使用easyconnect naming method方式，需要修改sqlnet.ora的配置文件添加ezconnect，如：

NAMES.DIRECTORY_PATH=(tnsnames,ezconnect)。

    設置格式：REMOTE_LISTENER=SCAN:PORT，如REMOTE_LISTENER=rac-scan.cndba.cn:1521。

配置以后，RAC數據庫的每一個節點的PMON進程，會用廣播的方式向每一個SCAN Listener進行注冊，同時CRS的后臺進程ONS，會收集各個節點的負載狀態，通知SCAN Listener，以便SCAN Listener根據負載情況，將新連接分配到當前負載最低的節點上。

管理理論部份，就這么多，接下來，會整理2篇Oracle 12c 環境下使用DNS和GNS 實現SCAN 的Blog，具體的了解下如何實現這類功能。

參考：

Grid Infrastructure Single ClientAccess Name (SCAN) Explained (文檔 ID 887522.1)

--------------------------------------------------------------------------------------------
