百度地圖與HT for Web結合的GIS網絡拓撲應用
來源：程序員人生 發布時間：2014-12-13 08:38:26 閱讀次數：3800次
在《HT for Web整合OpenLayers實現GIS地圖利用》篇中介紹了HT for Web與OpenLayers的整合，很多朋友反應國內用得比較多的還是百度地圖，雖然HT整合百度地圖原理與OpenLayers1致，但不同GIS引擎客戶端結合代碼細節還是有很多差異，自定義地圖風格更是完全不1樣，為此我再開篇介紹下HT與百度地圖整合的方案，這次我們將改進之前的例子，除代表城市的拓撲節點外，再增加連線連接省會和城市，實現網絡拓撲鏈路的活動效果。
百度地圖有多種客戶端SDK，我們這里用的自然是JavaScript版的API，百度地圖的2.0版增加了很多新功能，例如可以自定義地圖樣式模板，本例中我們特地設置成style:’midnight’的深色背景風格。插入map的位置與OpenLayers也不1樣，通過mapDiv.firstChild.firstChild.appendChild(view);插入，zIndex這些屬性都還好不需要設置。
坐標轉換方面從經緯度轉換成平面坐標是map.pointToPixel函數，通過node.setPosition(map.pointToPixel(new BMap.Point(lon, lat)));可設置ht.Node對應的平面邏輯坐標，通過map.pixelToPoint(new BMap.Pixel(x,y))可將平面坐標轉換成經緯度坐標，我們在監聽節點圖元被拖拽結束的endMove需要重新計算當前位置的經緯度時用到。
地圖數據方面每一個省的省會城市都是第1個出現，因此我們構建了size大1點的帶漸進色的圖元朝表省會城市，其他城市構建時同時構建ht.Edge的連線與省會節點連接，同時引入HT的ht-flow.js插件，只需要graphView.enableFlow(60);1句話就能夠啟動活動連線功能，每條edge連線還可以有很多flow.*相干的活動參考可控制活動效果，這里的簡單例子我們不需要做定制，保持HT默許的活動參數就足夠酷了。
另外通過graphView.setLayers(['edgeLayer', 'nodeLayer']);我們為拓撲設置了兩個層，node.setLayer(‘nodeLayer’);和edge.setLayer(‘edgeLayer’)使得圖元節點全部顯現于連線之上，從這個細節大家可以發現，之前需要在GIS的SDK擴大的功能也能夠通過在HT的GraphView實現，地圖僅僅是作為背景，業務邏輯代碼完全在更靈活強大的HT模型中進行。

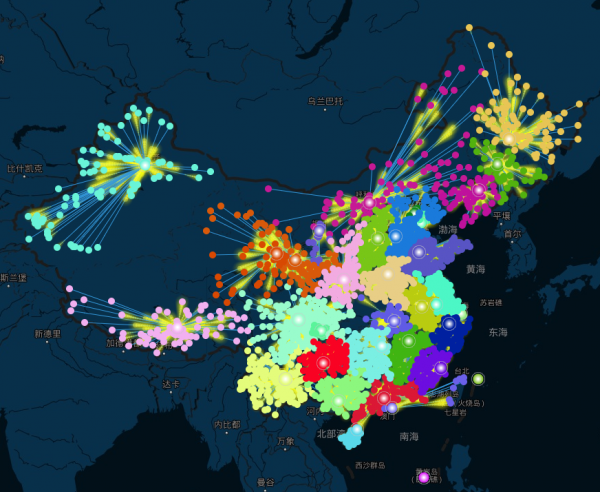

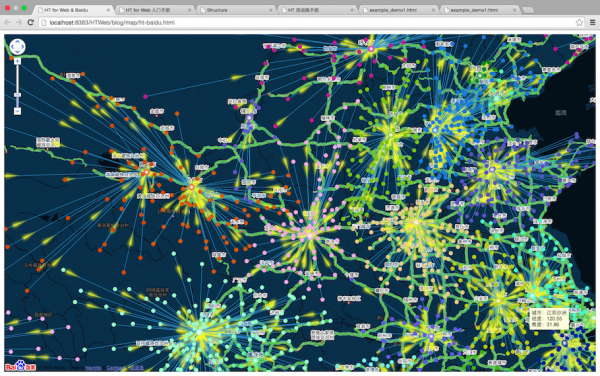

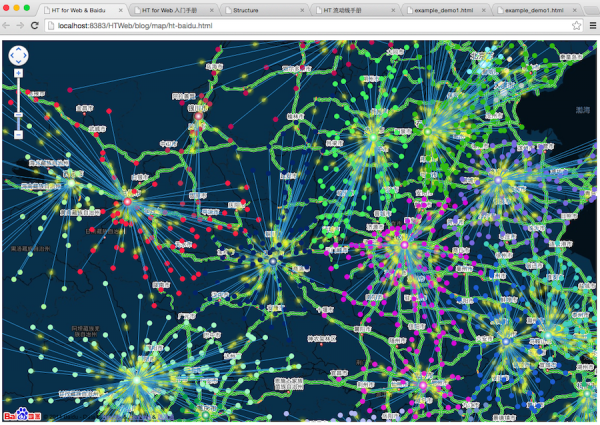

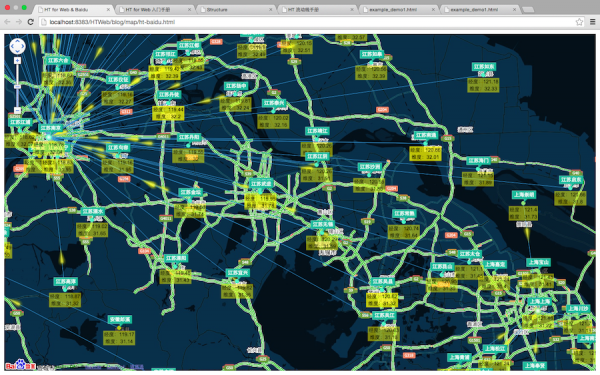

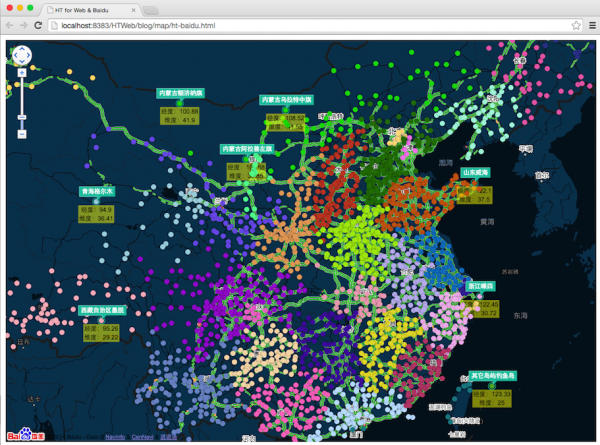

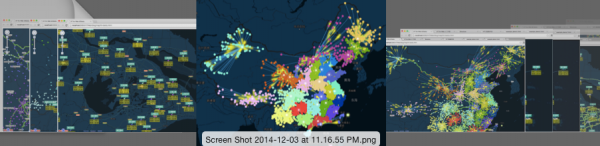

其他方面細節還由監聽map的縮放等操作對拓撲圖元重新定位，和監聽交互決定GraphView還是Map進行控制等都與之前的文章類似，這里就不再介紹了，以下為操作視頻、抓圖和源代碼供大家參考，這樣的結合可完善的將百度地圖豐富的地圖數據信息，與HT強大的邏輯拓撲功能相結合，否則光靠百度地圖SDK的API的擴大方式，用戶只能做些簡單的效果，例如連線活動等效果都遠不如HT這樣1行代碼就弄定來的容易。http://v.youku.com/v_show/id_XODQxMDcwNjQ0.html
var dataModel = new ht.DataModel();
var graphView = new ht.graph.GraphView(dataModel);
var map = null;
function init() {
map = new BMap.Map("map");
var point = new BMap.Point(116.404, 39.915);
map.addTileLayer(new BMap.TrafficLayer());
map.centerAndZoom(point, 4);
map.enableScrollWheelZoom();
map.addControl(new BMap.NavigationControl());
map.setMapStyle({
features: ["road", "building","water","land"],
style:'midnight'
});
var view = graphView.getView();
view.className = 'graphView';
var mapDiv = document.getElementById('map');
mapDiv.firstChild.firstChild.appendChild(view);
map.addEventListener('movestart', function(e){
view.style.opacity = 0;
});
map.addEventListener('moveend', function(e){
view.style.opacity = 1;
resetPosition();
});
map.addEventListener('dragstart', function(e){
view.style.opacity = 0;
});
map.addEventListener('dragend', function(e){
view.style.opacity = 1;
resetPosition();
});
map.addEventListener('zoomstart', function(e){
view.style.opacity = 0;
});
map.addEventListener('zoomend', function(e){
view.style.opacity = 1;
resetPosition();
});
graphView.setLayers(['edgeLayer', 'nodeLayer']);
graphView.enableFlow(60);
graphView.enableToolTip();
graphView.getToolTip = function(event){
var data = this.getDataAt(event);
if(data instanceof ht.Node){
return '城市：' + data.s('note') + '
經度：' + data.lonLat.lng + '
維度：' + data.lonLat.lat;
}
return null;
};
graphView.isVisible = function(data){
return map.getZoom() > 1 || this.isSelected(data);
};
graphView.isNoteVisible = function(data){
return map.getZoom() > 8 || this.isSelected(data);
};
graphView.getLabel = function(data){
if(data instanceof ht.Node){
return '經度：' + data.lonLat.lng + '
維度：' + data.lonLat.lat;
}
};
graphView.isLabelVisible = function(data){
return map.getZoom() > 9 || this.isSelected(data);
};
graphView.mi(function(e){
if(e.kind === 'endMove'){
graphView.sm().each(function(data){
if(data instanceof ht.Node){
var position = data.getPosition(),
x = position.x + graphView.tx(),
y = position.y + graphView.ty();
data.lonLat = map.pixelToPoint(new BMap.Pixel(x,y));
}
});
}
});
graphView.setAutoScrollZone(⑴);
graphView.handleScroll = function(){};
graphView.handlePinch = function(){};
var handleClick = function(e){
var data = graphView.getDataAt(e);
if(data){
e.stopPropagation();
}
else if(e.metaKey || e.ctrlKey){
e.stopPropagation();
}
};
graphView.getView().addEventListener('click', handleClick, false);
graphView.getView().addEventListener('dblclick', handleClick, false);
graphView.getView().addEventListener(ht.Default.isTouchable ? 'touchstart' : 'mousedown', handleClick, false);
window.addEventListener("resize", function(e) {
graphView.invalidate();
}, false);
var color = randomColor(),
province = null;
lines = china.split('
');
for(var i=0; i<lines.length; i++) {
line = lines[i].trim();
if(line.indexOf('【') === 0){
color = randomColor();
province = null;
}else{
var ss = line.split(' ');
if(ss.length === 3){
var node = createNode(parseFloat(ss[1].substr(3)), parseFloat(ss[2].substr(3)), ss[0].substr(3), color);
if(province){
var edge = new ht.Edge(province, node);
edge.s({
'edge.center': true,
'edge.width': 1,
'flow': true
});
edge.setLayer('edgeLayer');
dataModel.add(edge);
}else{
province = node;
node.s({
'shape.gradient': 'radial.center',
'border.type': 'circle',
'border.width': 1,
'border.color': 'rgba(200, 200, 200, 0.5)'
});
node.setSize(15, 15);
}
}
}
}
}
function createNode(lon, lat, name, color){
var node = new ht.Node();
node.s({
'shape': 'circle',
'shape.background': color,
'note': name,
'label.background': 'rgba(255, 255, 0, 0.5)',
'select.type': 'circle'
});
node.setLayer('nodeLayer');
node.setSize(10, 10);
var lonLat = new BMap.Point(lon, lat);
node.setPosition(map.pointToPixel(lonLat));
node.lonLat = lonLat;
graphView.dm().add(node);
return node;
}
function resetPosition(e){
graphView.tx(0);
graphView.ty(0);
dataModel.each(function(data){
if(data instanceof ht.Node){
var lonLat = data.lonLat,
position = map.pointToPixel(lonLat);
data.setPosition(position.x,position.y);
}
});
}
