初次見面的朋友們大家好，這篇文章是“打造最美3D機房”系列的第4季，感興趣的朋友可從頭開始觀看，以下是正確的瀏覽順序：
打造最美3D機房（第1季：從零開始搭建Web 3D機房）
打造最美3D機房（第2季：機柜和裝備）
打造最美3D機房（第3季：資產管理和動環監控）
闊別了半年多，哥其實沒閑著，在憋大招來著。期間陸續收到朋友的留言和來信，提了很多特別棒的意見和想法，項目也有了很大的進展，在接下來的文章里，哥會忘我和大家分享。
不扯了，進入正題。首先，想說1個最近1直在和大家探討的問題：HTML5好還是插件好？
不管是在學習還是在做項目的1些朋友都提到了這個問題。雖然web3d技術風起云涌，大體還是分為兩大流派：插件派和HTML5派。插件派的技術線路是，在閱讀器中安裝1個企業自己做的插件，然后在這個插件上提供3D的開發能力。典型代表例如Flash插件、Unity3D插件（簡稱U3D）。另外1派就是無插件的HTML5線路，它使用H5的WEBGL標準和Canvas技術來實現閱讀器中的3D/2D技術，而無需安裝插件。
插件的好處是可以適配各種老型號的閱讀器（例如老版本的IE），效力應當也會好1點。缺點是，需要安裝插件，跨手機平板也麻煩，語言上要使用插件要求的語言。HTML5的好處是不安裝插件，效力也很不錯，語言簡單統1，都是javascript，而且是目前最火的技術方向。
本人相信 “插件必死”的發展趨勢。要是不服，就看看Flash，和那些被坑在Flex技術上現在還爬不出來眼看著他人學HTML5拿高薪恨得吐血的程序猿們吧。誰又能保證Unity3D不會有1天變成另外1個Flash呢？看看現在日新月異每天大量出現的HTML5技術和利用，我們有時間爭辯插件好還是H5好這樣的無聊問題，還不照實實在在地干起來。達成共鳴后，我們來開始看此次的1大波更新。
上次的小機房功能已基本完成了，客戶對演示效果也非常滿意。由于客戶使用過我們之前做的2D系統，看到過鷹眼功能（也就是縮略圖），所以這次絕不猶豫也要求3D機房監控界面增加鷹眼功能。這個把哥難了1陣子。
為了尋覓思路，哥首先打開了我們之前做過的2D的拓撲圖，尋覓靈感。鷹眼看上去是這模樣的：
上面的界面是同事給客戶做的虛擬機開通、配置的編輯界面，右下角的這塊試圖就是鷹眼縮略圖。咨詢同事，他說鷹眼在2D實現的時候，可以斟酌把2D大圖做1個內存縮略圖更新到鷹眼視圖，或在大圖產生任何屬性變化時候進行監聽，然后動態生成縮略圖更新鷹眼視圖。不過在3D里面會有所不同：弄1個小尺寸的webgl的canvas實時刷新，應當負載也不大。所以決定再new1個network放在右下角試試：
var overview = new mono.Overview3D(network);
overview.adjustBounds(200,200);
var rootView = overview.getRootView();
network3d.getRootView().appendChild(rootView);同時，還要把鏡頭固定到頭頂上方垂直向下看，并去掉鼠標的交互機制。經過1番折騰，終究把1個鷹眼畫布放在大的場景畫布的右下方，看看效果：
這次項目中聽說有200多種不同的裝備，每一個裝備面板都不1樣，要給每個裝備建模，這不是純體力活嗎？就算丟給美工組做，也得耗費好多個人天呢，而且模型的復用性也不高。斟酌再3，項目組緊急開發了裝備面板的編輯器，很好地解決了這個問題。我試了1下，以做1個標準的機架裝備為例，還是很快的：
編輯器里面把常見的端口和面板都做好了，拖拖拽拽、對齊吸附，放上logo，很快1個像模像樣的交換機就出來了，真是個良知產品！點擊按鈕導出json，可以直接在項目里面用了。固然，我這邊的用法是把裝備繼續往機柜上放。機架編輯器是我這里開發的，效果差不多，可以直接把設計好的裝備拖放到機柜的位置上：
接下來，再把機柜往房間里面拖，房間的形狀也要編輯的：
直接點擊3D按鈕可以預覽1下：
對了，這里要注意的是1排機柜1般都會配置1個列頭柜，專門控制電路等信息的，雙擊它會彈出1個電路配置界面：
聽說這個界面也有編輯器可以直接拖拽生成，這樣就更方便了。
其實對機柜場景的編輯，模型稍作變化，就能夠應付其他行業的利用。
例如把機柜變成貨架，把服務器變成貨物，簡單拖拽，會是甚么場景呢？可以想象1下。
繼續想象，如果把機柜變成生產加工車間的機床，簡單拖拽、添加告警信息，又是怎樣樣1番景象呢？
再比如，把場景里面的模型換為變電站里面的變壓器、樓房、龍門架等，加上告警和交互，不就是1個戶外變電站監控的利用嗎？

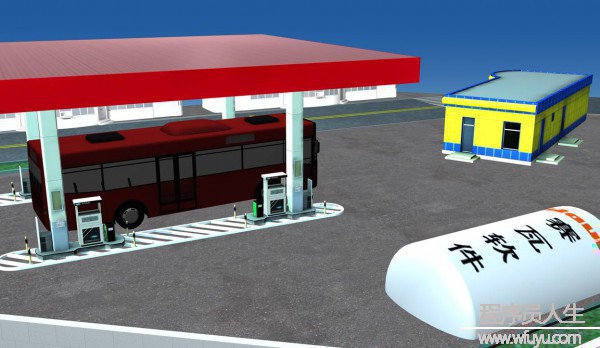

如果把模型換為加油站，就是1個加油站SCADA和監控的利用：

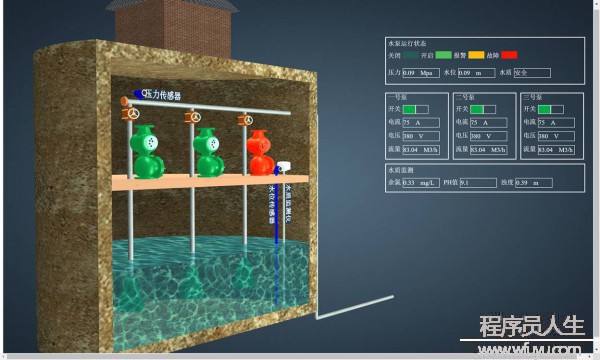

固然如果跟硬件連上，就能夠做工業上各種檢測和控制了：
固然自動控制利用需要數據收集存儲轉發云平臺組態系統等內容，等以后有機會單獨寫1篇和大家探討。

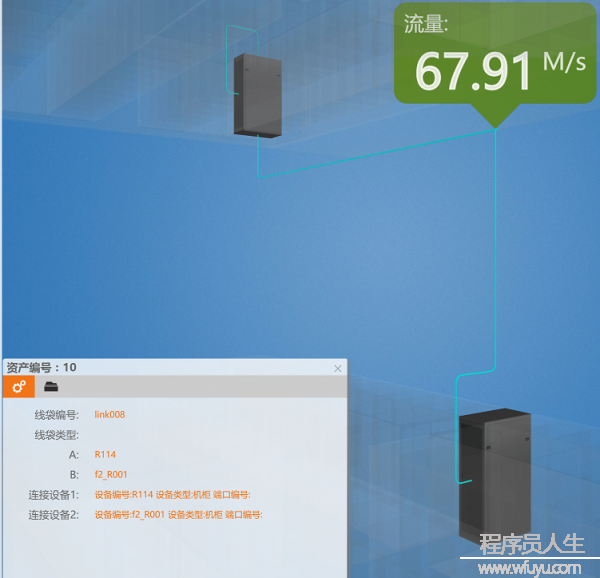

機房里有很多物理的或邏輯的鏈路信息，例如網線、光纖，1些業務上的連接關系等。這些管線要顯示在機房中，就需要對管線進行建模、存儲、顯示。顯示的部份，我這里做了簡單的空間自動路徑，尋覓最適合的線路走向，并將A端和Z端裝備以外的物體虛化，可以把管線顯示的更清晰：
對跨樓層的鏈路，也能夠清晰的顯現：
根據客戶要求，會議室場景也應當建模。經過同事現場拍照考察，會議室結構其實不復雜，因而照舊讓美工mm操刀，很快做完了會議室模型：
固然，這里面的場景其實不是固定不變的，例如雙擊投影儀可讓他在投影幕布上播放視頻；雙擊門可以打開，等等。這是由于我們對這里面的模型進行了分拆、動作定義。
例以下面墻上的電視屏幕，雙擊可以顯示機房的統計信息圖。
繼續雙擊屏幕上的統計圖，可以把2D的統計圖程序界面直接顯示出來，進行交互。
這也是使用HTML5的2D和3D技術的混合優勢。
客戶要求機房所在的園區也要加到場景中，想想也公道。項目大了后，機房會散布在好幾個樓宇的不同樓層，要查看必須有1個3D全景場景進去才方便。這個難度倒是不大，找美工妹子幫忙。妹子比開發商還快，用了幾個小時，1個全新樓盤便在3D Max中誕生了。轉obj，導入系統，急忙打開閱讀器看效果：
這里的1個經驗是，如果要做到雙擊大樓能夠進去，就要把大樓拆成單獨的模型進行加載、監聽事件。
問題又來了。客戶說北京上海全國各地有多處機房，需要統1顯示和管理。看來園區已不夠用了，需要1個全國地圖。如果過幾天客戶說美國還有1個機房怎樣辦？干脆直接全部地球顯示吧，1步到位。等客戶要求火星有機房的時候再說吧。

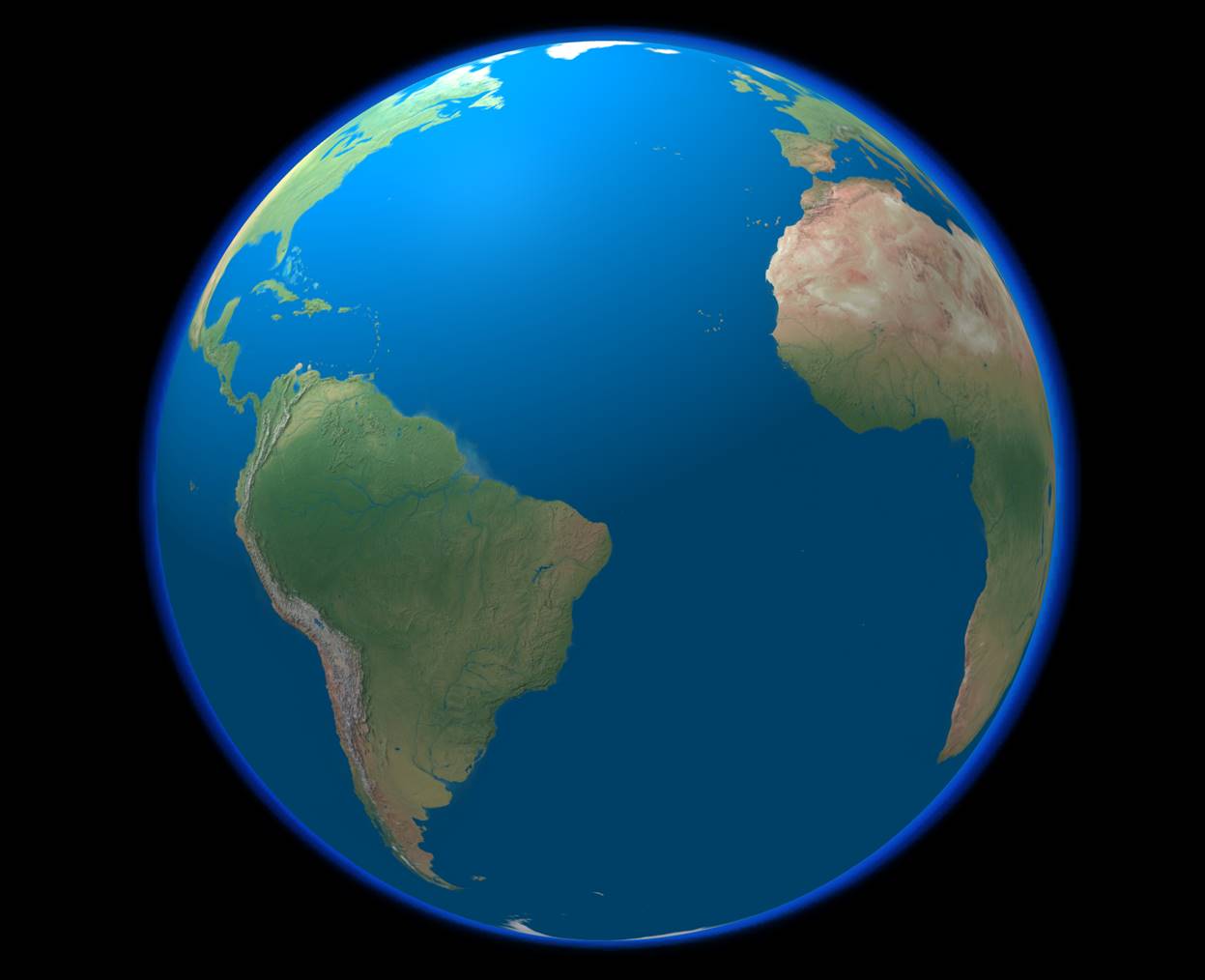

弄1個地球用3D太簡單方便了，貼圖加光暈，分分鐘出來：
接下來把中國的區域高亮出來，突出我國的地位。這個做法是準備1個透明的中國地圖輪廓，以下圖：
然后把地圖作為貼圖疊加在地球上，調劑位置：
接下來做幾個數據中心的節點。用1個小小的球就能夠吧！
為了避免看上去枯燥，把數據中心的連線用活動動畫顯示，每一個數據中心用1個發光的圖片動畫做成旋轉發光效果，看上去就生動多了。

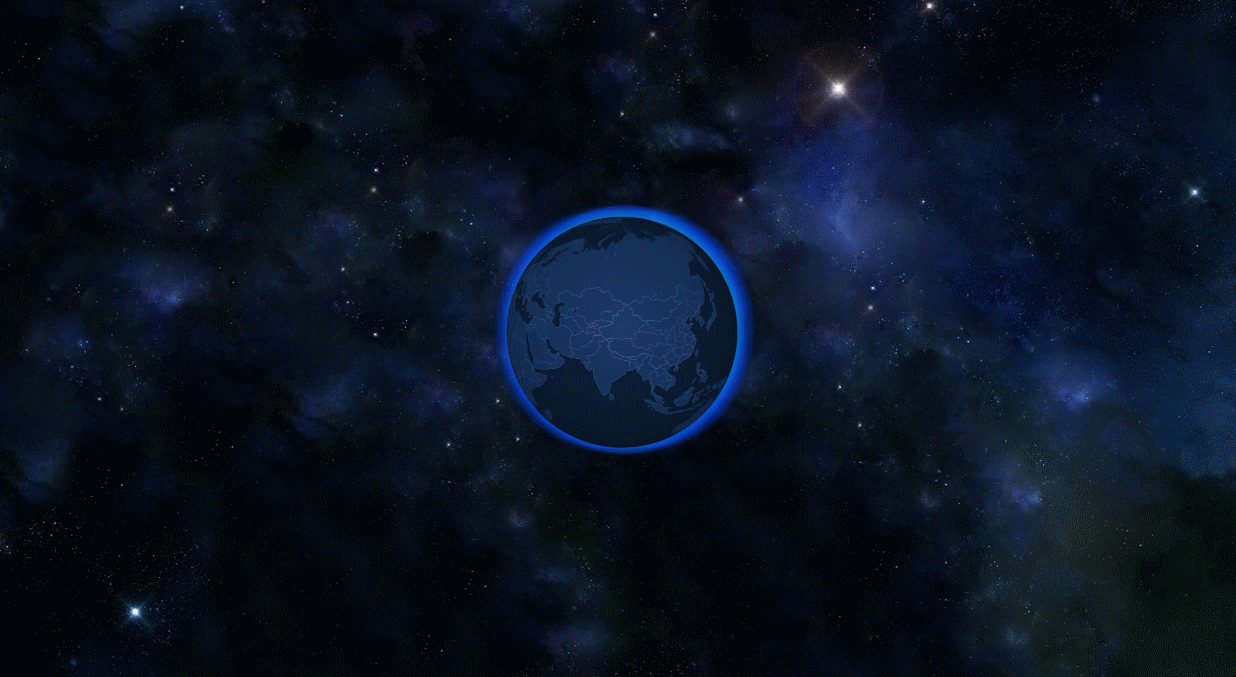

固然我們項目里最后做成的效果是這樣的：
有無瞬間高大上的感覺？這還不算完，另外1個同事把我的代碼拿過去，又增加了1些亂78糟的效果，變成了這樣：
主要是增加了1些地理位置的熱門，環繞地球的衛星，和1些彈道導彈的攻擊動畫效果。聽說某國防單位需要這樣的顯示方法，具體咱就不了解啦，總之有點科幻感了。

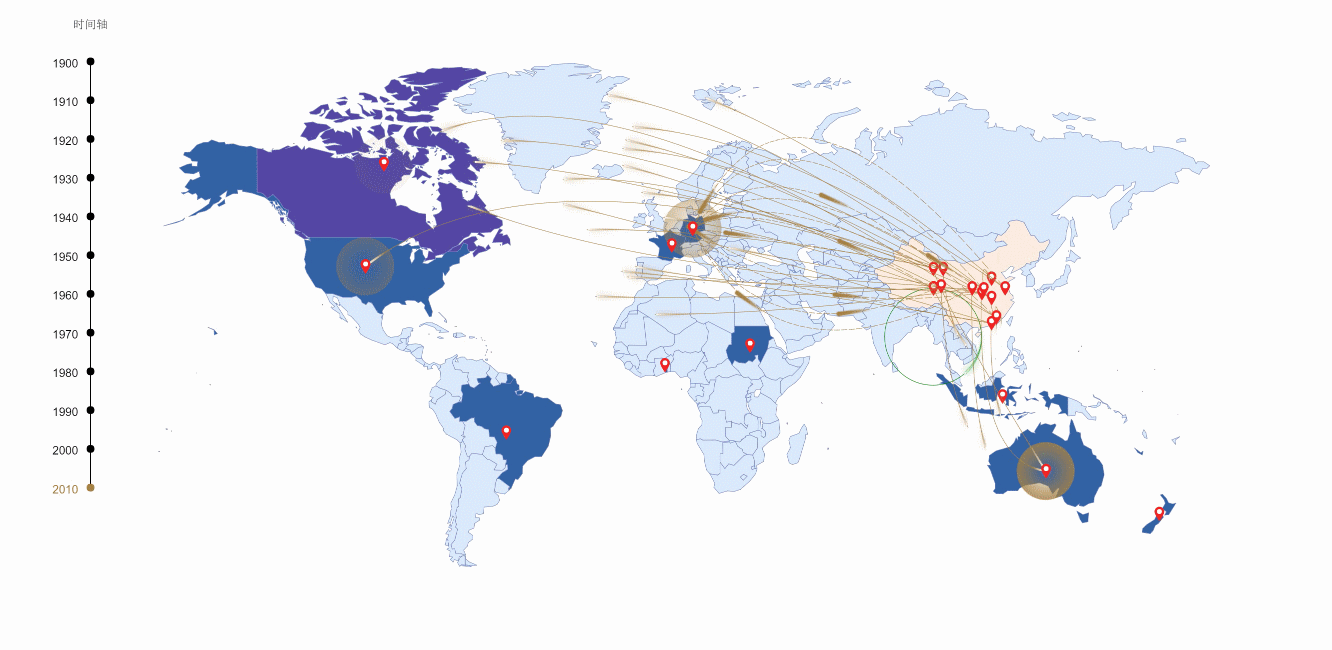

說道彈道攻擊效果，想起項目中另外1個網絡攻擊的顯示界面，也很成心思，雖然是2D的，但是也有不錯的動畫效果：
這里面的爆炸效果、彈道效果，都用了HTML5的canvas里面2D的1些API繪制，例如模糊、漸變等。綜合利用2D+3D來顯現網絡攻擊，還是非常直觀的。還可以把網絡攻擊的應對流程通過3D化的泳道圖顯示出來進行分析：
至此，1個“從地球到裝備端口”的多層次、大型綜合3D機房系統就構建成了。怎樣樣，HTML5的3D技術不是“小玩具”吧？只要認真打造，完全可以支持各種大型行業利用了。我們程序猿也不要徘徊等待了，抓緊學習HTML5的2D、3D技術吧！
最后老規矩，覺得圖片不過癮，需要1睹3D機房真容的同學，可以發郵件到tw-service@servasoft.com，索取程序代碼，仍然真誠歡迎大家各抒已見，共同進步~
