memcached源碼分析-----slab內存分配器
來源：程序員人生 發布時間：2015-03-01 00:51:48 閱讀次數：3184次
溫馨提示：本文用到了1些可以在啟動memcached設置的全局變量。關于這些全局變量的含義可以參考《memcached啟動參數詳解》。對這些全局變量，處理方式就像《如何瀏覽memcached源代碼》所說的那樣直接取其默許值。
slab內存池分配器：
slab簡介：
memcached使用了1個叫slab的內存分配方法，有關slab的介紹可以參考鏈接1和鏈接2。可以簡單地把它看做內存池。memcached內存池分配的內存塊大小是固定的。雖然是固定大小，但memcached的能分配的內存大小(尺寸)也是有很多種規格的。1般來講，是滿足需求的。

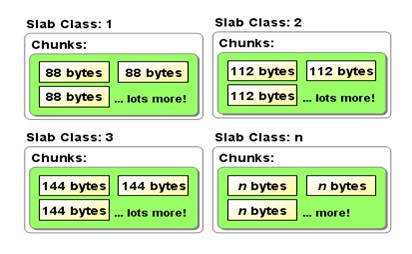

memcached聲明了1個slabclass_t結構體類型，并且定義了1個slabclass_t類型數組slabclass(是1個全局變量)。可以把數組的每個元素稱為1個slab分配器。1個slab分配器能分配的內存大小是固定的，不同的slab分配的內存大小是不同的。下面借1幅經典的圖來講明：

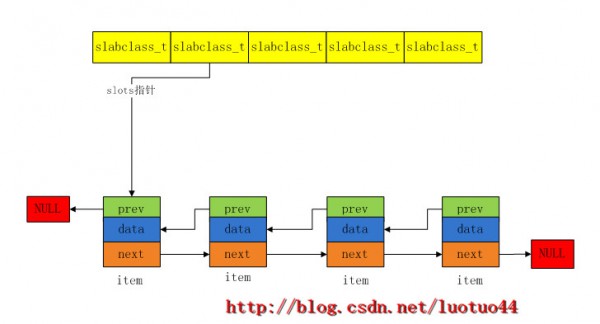

從每一個slab class(slab分配器)分配出去的內存塊都會用指針連接起來的(連起來才不會丟失啊)。以下圖所示：

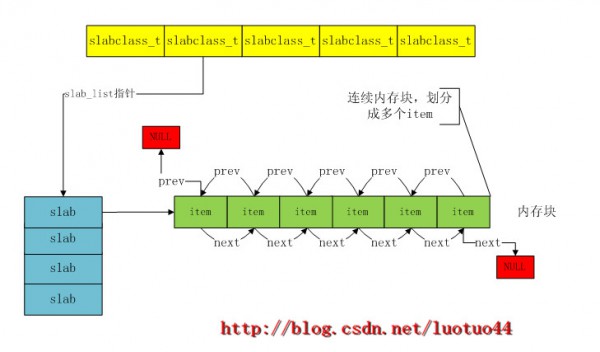

上圖是1個邏輯圖。每個item都不大，從幾B到1M。如果每個item都是地動態調用malloc申請的，必將會造成很多內存碎片。所以memcached的做法是，先申請1個比較大的1塊內存，然后把這塊內存劃分成1個個的item，并用兩個指針(prev和next)把這些item連接起來。所以實際的物理圖以下所示：
上圖中，每個slabclass_t都有1個slab數組。同1個slabclass_t的多個slab分配的內存大小是相同的，不同的slabclass_t分配的內存大小是不同的。由于每個slab分配器能分配出去的總內存都是有1個上限的，所以對1個slabclass_t來講，要想分配很多內存就必須有多個slab分配器。
肯定slab分配器的分配規格：
看完了圖，現在來看1下memcached是怎樣肯定slab分配器的分配規格的。由于memcached使用了全局變量，先來看1下全局變量。
//slabs.c文件 typedef struct { unsigned int size;//slab分配器分配的item的大小 unsigned int perslab; //每個slab分配器能分配多少個item void *slots; //指向空閑item鏈表 unsigned int sl_curr; //空閑item的個數 //這個是已分配了內存的slabs個數。list_size是這個slabs數組(slab_list)的大小 unsigned int slabs; //本slabclass_t可用的slab分配器個數 //slab數組，數組的每個元素就是1個slab分配器，這些分配器都分配相同尺寸的內存 void **slab_list; unsigned int list_size; //slab數組的大小, list_size >= slabs //用于reassign，指明slabclass_t中的哪一個塊內存要被其他slabclass_t使用 unsigned int killing; size_t requested; //本slabclass_t分配出去的字節數 } slabclass_t; #define POWER_SMALLEST 1 #define POWER_LARGEST 200 #define CHUNK_ALIGN_BYTES 8 #define MAX_NUMBER_OF_SLAB_CLASSES (POWER_LARGEST + 1) //數組元素雖然有MAX_NUMBER_OF_SLAB_CLASSES個，但實際上其實不是全部都使用的。 //實際使用的元素個數由power_largest指明 static slabclass_t slabclass[MAX_NUMBER_OF_SLAB_CLASSES];//201 static int power_largest;//slabclass數組中,已使用了的元素個數.
可以看到，上面的代碼定義了1個全局slabclass數組。這個數組就是前面那些圖的slabclass_t數組。雖然slabclass數組有201個元素，但可能其實不會所有元素都使用的。由全局變量power_largest指明使用了多少個元素.下面看1下slabs_init函數，該函數對這個數組進行1些初始化操作。該函數會在main函數中被調用。
//slabs.c文件 static size_t mem_limit = 0;//用戶設置的內存最大限制 static size_t mem_malloced = 0; //如果程序要求預先分配內存，而不是到了需要的時候才分配內存，那末 //mem_base就指向那塊預先分配的內存. //mem_current指向還可使用的內存的開始位置 //mem_avail指明還有多少內存是可使用的 static void *mem_base = NULL; static void *mem_current = NULL; static size_t mem_avail = 0; //參數factor是擴容因子，默許值是1.25 void slabs_init(const size_t limit, const double factor, const bool prealloc) { int i = POWER_SMALLEST - 1; //settings.chunk_size默許值為48，可以在啟動memcached的時候通過-n選項設置 //size由兩部份組成: item結構體本身 和 這個item對應的數據 //這里的數據也就是set、add命令中的那個數據.后面的循環可以看到這個size變量會 //根據擴容因子factor漸漸擴大，所以能存儲的數據長度也會變大的 unsigned int size = sizeof(item) + settings.chunk_size; mem_limit = limit;//用戶設置或默許的內存最大限制 //用戶要求預分配1大塊的內存，以后需要內存，就向這塊內存申請。 if (prealloc) {//默許值為false mem_base = malloc(mem_limit); if (mem_base != NULL) { mem_current = mem_base; mem_avail = mem_limit; } else { fprintf(stderr, "Warning: Failed to allocate requested memory in" " one large chunk. Will allocate in smaller chunks "); } } //初始化數組，這個操作很重要，數組中所有元素的成員變量值都為0了 memset(slabclass, 0, sizeof(slabclass)); //slabclass數組中的第1個元素其實不使用 //settings.item_size_max是memcached支持的最大item尺寸，默許為1M(也就是網上 //所說的memcached存儲的數據最大為1MB)。 while (++i < POWER_LARGEST && size <= settings.item_size_max / factor) { /* Make sure items are always n-byte aligned */ if (size % CHUNK_ALIGN_BYTES)//8字節對齊 size += CHUNK_ALIGN_BYTES - (size % CHUNK_ALIGN_BYTES); //這個slabclass的slab分配器能分配的item大小 slabclass[i].size = size; //這個slabclass的slab分配器最多能分配多少個item(也決定了最多分配多少內存) slabclass[i].perslab = settings.item_size_max / slabclass[i].size; size *= factor;//擴容 } //最大的item power_largest = i; slabclass[power_largest].size = settings.item_size_max; slabclass[power_largest].perslab = 1; ... if (prealloc) {//預分配內存 slabs_preallocate(power_largest); } }
上面代碼中出現的item是用來存儲我們放在memcached的數據。代碼中的循環決定了slabclass數組中的每個slabclass_t能分配的item大小，也就是slab分配器能分配的item大小，同時也肯定了slab分配器能分配的item個數。
上面的代碼還可以看到，可以通過增大settings.item_size_max而使得memcached可以存儲更大的1條數據信息。固然是有限制的，最大也只能為128MB。巧的是，slab分配器能分配的最大內存也是受這個settings.item_size_max所限制。由于每個slab分配器能分配的最大內存有上限，所以slabclass數組中的每個slabclass_t都有多個slab分配器，其用1個數組管理這些slab分配器。而這個數組大小是不受限制的，所以對某個特定的尺寸的item是可以有很多很多的。固然全部memcached能分配的總內存大小也是有限制的，可以在啟動memcached的時候通過-m選項設置，默許值為64MB。slabs_init函數中的limit參數就是memcached能分配的總內存。
預分配內存：
現在就假定用戶需要預先分配1些內存，而不是等到客戶端發送存儲數據命令的時候才分配內存。slabs_preallocate函數是為slabclass數組中每個slabclass_t元素預先分配1些空閑的item。由于item可能比較小(上面的代碼也能夠看到這1點)，所以不能以item為單位申請內存（這樣很容易造成內存碎片）。因而在申請的使用就申請1個比較大的1塊內存，然后把這塊內存劃分成1個個的item，這樣就等于申請了多個item。本文將申請得到的這塊內存稱為內存頁，也就是申請了1個頁。如果全局變量settings.slab_reassign為真，那末頁的大小為settings.item_size_max，否則等于slabclass_t.size * slabclass_t.perslab。settings.slab_reassign主要用于平衡各個slabclass_t的。后文將統1使用內存頁、頁大小。
現在就假定用戶需要預先分配內存，看1下slabs_preallocate函數。該函數的參數值為使用到的slabclass數組元素個數。slabs_preallocate函數的調用是分配slab內存塊和和設置item的。
//參數值為使用到的slabclass數組元素個數 //為slabclass數組的每個元素(使用到的元素)分配內存 static void slabs_preallocate (const unsigned int maxslabs) { int i; unsigned int prealloc = 0; //遍歷slabclass數組 for (i = POWER_SMALLEST; i <= POWER_LARGEST; i++) { if (++prealloc > maxslabs)//固然是只遍歷使用了的數組元素 return; if (do_slabs_newslab(i) == 0) {//為每個slabclass_t分配1個內存頁 //如果分配失敗，將退出程序.由于這個預分配的內存是后面程序運行的基礎 //如果這里分配失敗了，后面的代碼無從履行。所以就直接退出程序。 exit(1); } } } //slabclass_t中slab的數目是漸漸增多的。該函數的作用就是為slabclass_t申請多1個slab //參數id指明是slabclass數組中的那個slabclass_t static int do_slabs_newslab(const unsigned int id) { slabclass_t *p = &slabclass[id]; //settings.slab_reassign的默許值為false，這里就采取false。 int len = settings.slab_reassign ? settings.item_size_max : p->size * p->perslab;//其積 <= settings.item_size_max char *ptr; //mem_malloced的值通過環境變量設置，默許為0 if ((mem_limit && mem_malloced + len > mem_limit && p->slabs > 0) || (grow_slab_list(id) == 0) ||//增長slab_list(失敗返回0)。1般都會成功,除非沒法分配內存 ((ptr = memory_allocate((size_t)len)) == 0)) {//分配len字節內存(也就是1個頁) return 0; } memset(ptr, 0, (size_t)len);//清零內存塊是必須的 //將這塊內存切成1個個的item，固然item的大小有id所控制 split_slab_page_into_freelist(ptr, id); //將分配得到的內存頁交由slab_list掌管 p->slab_list[p->slabs++] = ptr; mem_malloced += len; return 1; }
上面的do_slabs_newslab函數內部調用了3個函數。函數grow_slab_list的作用是增大slab數組的大小(以下圖所示的slab數組)。memory_allocate函數則是負責申請大小為len字節的內存。而函數split_slab_page_into_freelist則負責把申請到的內存切分成多個item，并且把這些item用指向連起來，構成雙向鏈表。以下圖所示：前面已見過這圖了，看完代碼再來看1下吧。
下面看1下那3個函數的具體實現。
//增加slab_list成員指向的內存，也就是增大slab_list數組。使得可以有更多的slab分配器 //除非內存分配失敗，否則都是返回1,不管是不是真正增大了 static int grow_slab_list (const unsigned int id) { slabclass_t *p = &slabclass[id]; if (p->slabs == p->list_size) {//用完了之前申請到的slab_list數組的所有元素 size_t new_size = (p->list_size != 0) ? p->list_size * 2 : 16; void *new_list = realloc(p->slab_list, new_size * sizeof(void *)); if (new_list == 0) return 0; p->list_size = new_size; p->slab_list = new_list; } return 1; } //申請分配內存，如果程序是有預分配內存塊的，就向預分配內存塊申請內存 //否則調用malloc分配內存 static void *memory_allocate(size_t size) { void *ret; //如果程序要求預先分配內存，而不是到了需要的時候才分配內存，那末 //mem_base就指向那塊預先分配的內存. //mem_current指向還可使用的內存的開始位置 //mem_avail指明還有多少內存是可使用的 if (mem_base == NULL) {//不是預分配內存 /* We are not using a preallocated large memory chunk */ ret = malloc(size); } else { ret = mem_current; //在字節對齊中，最后幾個用于對齊的字節本身就是沒成心義的(沒有被使用起來) //所以這里是先計算size是不是比可用的內存大，然后才計算對齊 if (size > mem_avail) {//沒有足夠的可用內存 return NULL; } //現在斟酌對齊問題，如果對齊后size 比mem_avail大也是無所謂的 //由于最后幾個用于對齊的字節不會真正使用 /* mem_current pointer _must_ be aligned!!! */ if (size % CHUNK_ALIGN_BYTES) {//字節對齊.保證size是CHUNK_ALIGN_BYTES (8)的倍數 size += CHUNK_ALIGN_BYTES - (size % CHUNK_ALIGN_BYTES); } mem_current = ((char*)mem_current) + size; if (size < mem_avail) { mem_avail -= size; } else {//此時，size比mem_avail大也無所謂 mem_avail = 0; } } return ret; } //將ptr指向的內存頁劃分成1個個的item static void split_slab_page_into_freelist(char *ptr, const unsigned int id) { slabclass_t *p = &slabclass[id]; int x; for (x = 0; x < p->perslab; x++) { //將ptr指向的內存劃分成1個個的item.1共劃成perslab個 //并將這些item前后連起來。 //do_slabs_free函數本來是worker線程向內存池歸還內存時調用的。但在這里 //新申請的內存也能夠當作是向內存池歸還內存。把內存注入內存池中 do_slabs_free(ptr, 0, id); ptr += p->size;//size是item的大小 } } static void do_slabs_free(void *ptr, const size_t size, unsigned int id) { slabclass_t *p; item *it; assert(((item *)ptr)->slabs_clsid == 0); assert(id >= POWER_SMALLEST && id <= power_largest); if (id < POWER_SMALLEST || id > power_largest) return; p = &slabclass[id]; it = (item *)ptr; //為item的it_flags添加ITEM_SLABBED屬性，標明這個item是在slab中沒有被分配出去 it->it_flags |= ITEM_SLABBED; //由split_slab_page_into_freelist調用時，下面4行的作用是 //讓這些item的prev和next相互指向，把這些item連起來. //當本函數是在worker線程向內存池歸還內存時調用，那末下面4行的作用是, //使用鏈表頭插法把該item插入到空閑item鏈表中。 it->prev = 0; it->next = p->slots; if (it->next) it->next->prev = it; p->slots = it;//slot變量指向第1個空閑可使用的item p->sl_curr++;//空閑可使用的item數量 p->requested -= size;//減少這個slabclass_t分配出去的字節數 return; }

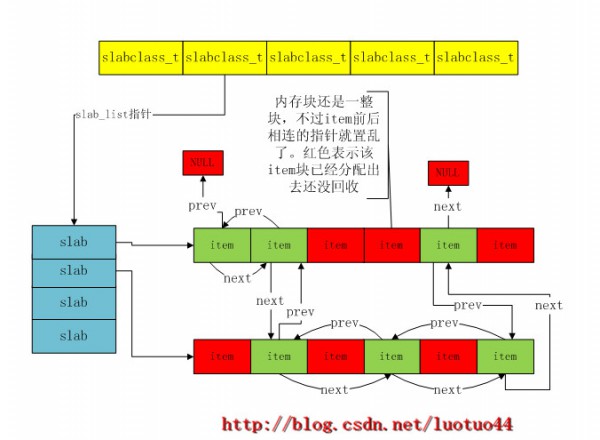

在do_slabs_free函數的注釋說到，在worker線程向內存池歸還內存時，該函數也是會被調用的。由于同1slab內存塊中的各個item歸還時間不同，所以memcached運行1段時間后，item鏈表就會變得很混亂，不會像上面那個圖那樣。有可能以下圖那樣：
雖然混亂，但肯定還是會有前面那張邏輯圖那樣的清晰鏈表圖，其中slots變量指向第1個空閑的item。
向內存池申請內存：
與do_slabs_free函數對應的是do_slabs_alloc函數。當worker線程向內存池申請內存時就會調用該函數。在調用之前就要根據所申請的內存大小，肯定好要向slabclass數組的哪一個元素申請內存了。函數slabs_clsid就是完成這個任務。
unsigned int slabs_clsid(const size_t size) {//返回slabclass索引下標值 int res = POWER_SMALLEST;//res的初始值為1 //返回0表示查找失敗，由于slabclass數組中，第1個元素是沒有使用的 if (size == 0) return 0; //由于slabclass數組中各個元素能分配的item大小是升序的 //所以從小到大直接判斷便可在數組找到最小但又能滿足的元素 while (size > slabclass[res].size) if (res++ == power_largest) /* won't fit in the biggest slab */ return 0; return res; }
在do_slabs_alloc函數中如果對應的slabclass_t有空閑的item，那末就直接將之分配出去。否則就需要擴充slab得到1些空閑的item然后分配出去。代碼以下面所示：
//向slabclass申請1個item。在調用該函數之前，已調用slabs_clsid函數肯定 //本次申請是向哪一個slabclass_t申請item了，參數id就是指明是向哪一個slabclass_t //申請item。如果該slabclass_t是有空閑item，那末就從空閑的item隊列中分配1個 //如果沒有空閑item，那末就申請1個內存頁。再重新申請的頁中分配1個item //返回值為得到的item，如果沒有內存了，返回NULL static void *do_slabs_alloc(const size_t size, unsigned int id) { slabclass_t *p; void *ret = NULL; item *it = NULL; if (id < POWER_SMALLEST || id > power_largest) {//下標越界 MEMCACHED_SLABS_ALLOCATE_FAILED(size, 0); return NULL; } p = &slabclass[id]; assert(p->sl_curr == 0 || ((item *)p->slots)->slabs_clsid == 0); //如果p->sl_curr等于0，就說明該slabclass_t沒有空閑的item了。 //此時需要調用do_slabs_newslab申請1個內存頁 if (! (p->sl_curr != 0 || do_slabs_newslab(id) != 0)) { //當p->sl_curr等于0并且do_slabs_newslab的返回值等于0時，進入這里 /* We don't have more memory available */ ret = NULL; } else if (p->sl_curr != 0) { //除非do_slabs_newslab調用失敗，否則都會來到這里.不管1開始sl_curr是不是為0。 //p->slots指向第1個空閑的item，此時要把第1個空閑的item分配出去 /* return off our freelist */ it = (item *)p->slots; p->slots = it->next;//slots指向下1個空閑的item if (it->next) it->next->prev = 0; p->sl_curr--;//空閑數目減1 ret = (void *)it; } if (ret) { p->requested += size;//增加本slabclass分配出去的字節數 } return ret; }
可以看到在do_slabs_alloc函數的內部也是通過調用do_slabs_newslab增加item的。
在本文前面的代碼中，都沒有看到鎖的。作為memcached這個用鎖大戶，有點不正常。其實前面的代碼中，有1些是要加鎖才能訪問的，比如do_slabs_alloc函數。之所以上面的代碼中沒有看到，是由于memcached使用了包裹函數(這個概念對應看過《UNIX網絡編程》的讀者來講很熟習吧)。memcached在包裹函數中加鎖后，才訪問上面的那些函數的。下面就是兩個包裹函數。
static pthread_mutex_t slabs_lock = PTHREAD_MUTEX_INITIALIZER; void *slabs_alloc(size_t size, unsigned int id) { void *ret; pthread_mutex_lock(&slabs_lock); ret = do_slabs_alloc(size, id); pthread_mutex_unlock(&slabs_lock); return ret; } void slabs_free(void *ptr, size_t size, unsigned int id) { pthread_mutex_lock(&slabs_lock); do_slabs_free(ptr, size, id); pthread_mutex_unlock(&slabs_lock); }
