嵌入式學習-uboot-lesson7-內存初始化

來源：程序員人生發布時間：2016-07-28 09:22:00 閱讀次數：2743次

6410所使用的內存為DDR 210使用的是DDR2 2440使用的是SDRAM,關于他們之間的區分，我在之前的文章中ok6410內存及啟動流程簡單介紹過，有興趣的可以看看。

1. 地址空間

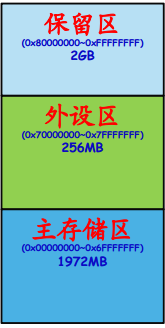

S3C6410處理器擁32位地址總線，其尋址空間為4GB。其中高2GB為保存區，低2GB區域又可劃分為兩部份：主存儲區和外設區。

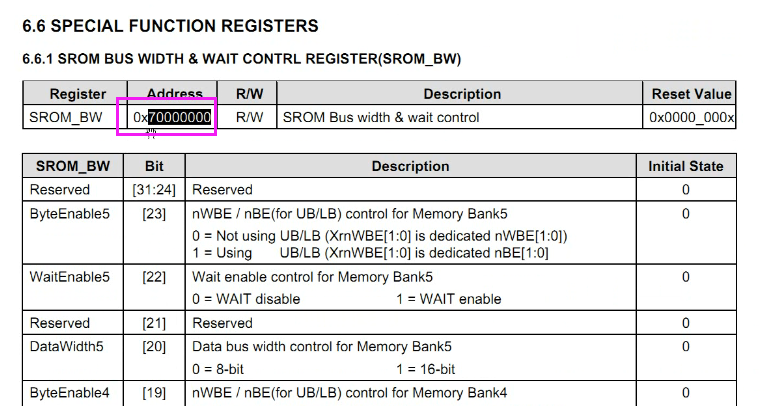

這里寫圖片描述
外設區主要是與6410寄存器相干，在核心初始化—外設基地址初始化中，有說明外設的寄存器的基地址為0x70000000

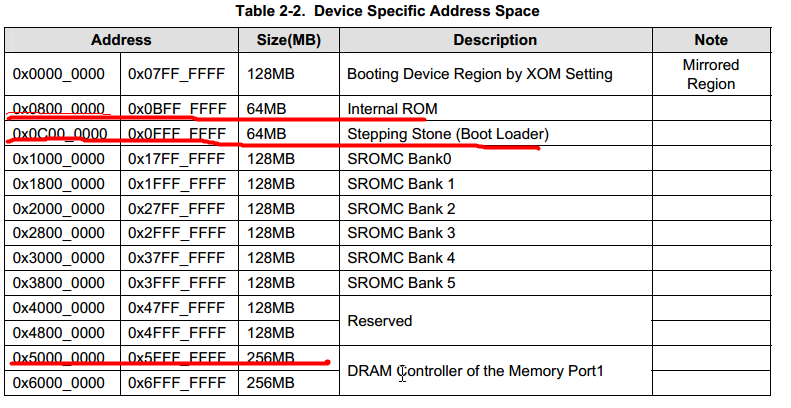

下面則是主存儲區的地址散布，在之前的課程中有介紹，現在貼出來加強理解

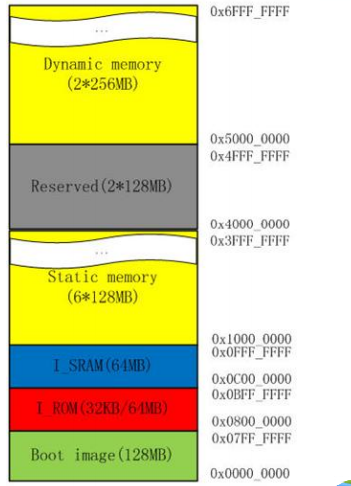

這里寫圖片描述
主存儲區可以分為

Boot鏡像區
內部存儲區
靜態存儲區
保存區
動態存儲區

這里寫圖片描述

啟動鏡像區

這個區域并沒有固定的存儲介質與之對應，也就是沒有實際的映照內存。但是可以把不同的啟動介質的地址映照到該區域。比如說選擇了IROM 啟動方式后，就把IROM映照到該區域。這在之前有介紹過。

內部存儲區

這個區域?qū)?yīng)著內部的內存地址，iROM和SRAM都是散布在這個區間。0x08000000~0x0bffffff對應著內部ROM，但是IROM實際只有32KB，選擇從IROM啟動的時候，首先運行就是這里面的程序BL0，這部份代碼由3星固化。0x0c000000~0x0fffffff對應內部SRAM，實際就是8KB的Steppingstone。

靜態存儲區

這個區域用于訪問掛在外部總線上的裝備，比如說NOR flash、oneNand等。這個區
域被分割為6個bank，每一個bank為128MB，數據寬度最大支持16bit，每一個bank由片選Xm0CS[0]~Xm0CS[5] 選中。

動態存儲區

該區域從0x50000000~0x6fffffff，又分為2個區間，分別占256MB，可以片選Xm1CS[0]~Xm1CS[1]來進行著2個區間的選擇。我們6410開發板上256MB的DDR內存就安排在這個區域，這也就是為何6410的內存地址是從0x50000000開始的緣由。

2. 6410內存芯片連接

這里寫圖片描述

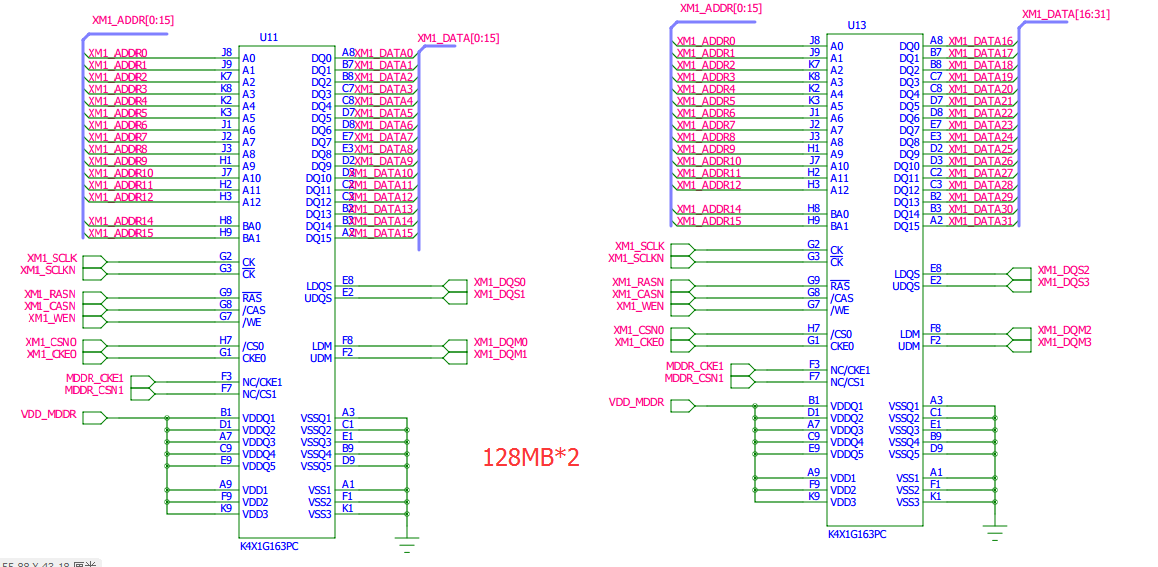

如上圖可以看到，6410的內存是由兩塊128MB的內存芯片連接而成，除每一個芯片的16位數據位不同，其他均相同。

3.內存初始化編程

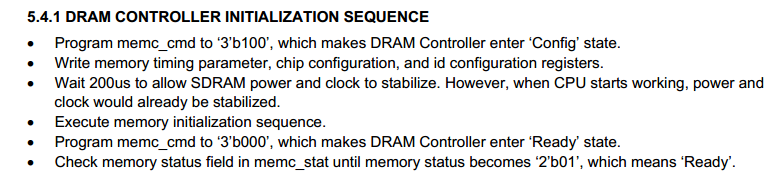

這里寫圖片描述
根據上面的DRAM控制器初始化流程，可以得到以下步驟：

1.配置memc_cmd 使DRAM控制器進入 config 狀態
2.寫內存時序芯片配置 id配置等寄存器
3.等待200奧妙，使SDRAM電壓和時鐘進入穩定狀態，但是當cpu工作的時候，已進入穩定的狀態，因此這1步可以不做
4.履行內存初始化
5.配置memc_cmd 使DRAM控制器進入 ready 狀態
6.檢查 memc_stat 是不是為2b01

step1

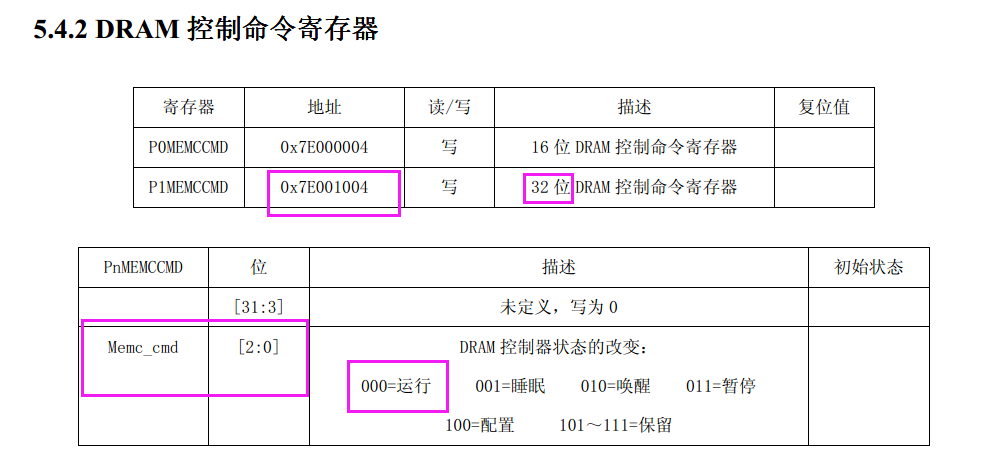

這里寫圖片描述

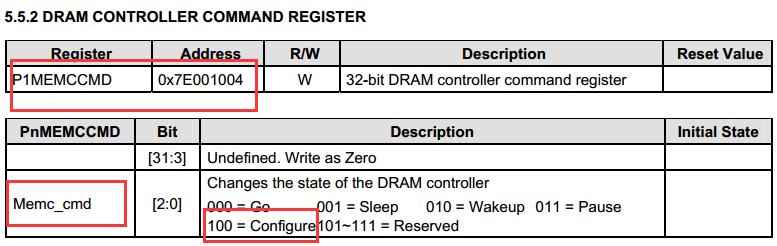

根據上面的圖，可知需要設置[2:0]位設置位0b100便可

  ldr r0,=0x7e001004
  mov r1,#0x4
  str r1,[r0]

step2

這1步驟的主要流程在6410的手冊中并沒有找到具體的進程，因此主要參考內存芯片手冊和uboot相干步驟寫的。

    ldr r0, =0x7e001010  @刷新寄存器地址
    ldr r1, =( ( 7800 / ( 1000000000/133000000 ) + 1 ) )      @設置刷新時間
    str r1, [r0]

    ldr r0, =0x7e001014  @CAS latency寄存器
    mov r1, #(3 << 1)
    str r1, [r0]

    ldr r0, =0x7e001018  @t_DQSS寄存器
    mov r1, #0x1
    str r1, [r0]

    ldr r0, =0x7e00101c  @T_MRD寄存器
    mov r1, #0x2
    str r1, [r0]

    ldr r0, =0x7e001020   @t_RAS寄存器
    ldr r1, =( ( 45 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001024   @t_RC寄存器
    ldr r1, =( ( 68 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001028   @t_RCD寄存器
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00102c   @t_RFC寄存器
    ldr r1, =( ( 80 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001030   @t_RP寄存器
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001034   @t_rrd寄存器
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001038   @t_wr寄存器
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
 @  ldr r2, [r0]
    str r1, [r0]

    ldr r0, =0x7e00103c   @t_wtr寄存器
    mov r1, #0x07
    str r1, [r0]

    ldr r0, =0x7e001040   @t_xp寄存器
    mov r1, #0x02
    str r1, [r0]

    ldr r0, =0x7e001044   @t_xsr寄存器
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001048   @t_esr寄存器
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00100c   @內存控制配置寄存器
    ldr r1, =0x00010012   @配置控制器
    str r1, [r0]

    ldr r0, =0x7e00104c   @32位DRAM配置控制寄存器
     ldr r1, =0x0b45
    str r1, [r0]

    ldr r0, =0x7e001200   @片選寄存器
    ldr r1, =0x150f8
    str r1, [r0]

    ldr r0, =0x7e001304   @用戶配置寄存器
    mov r1, #0x0
    str r1, [r0]

step3

等待200μs 來使SDRAM 電源和時鐘穩定。當 CPU 開始工作時，電源和時鐘已被穩定下來因此過剩不做。

step4

下面是step4 內存初始化中的各個步驟

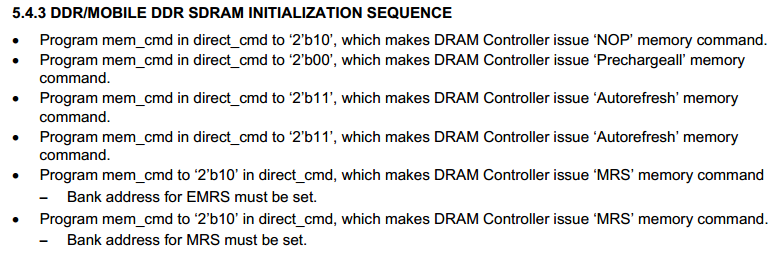

這里寫圖片描述

step4.1

這里寫圖片描述

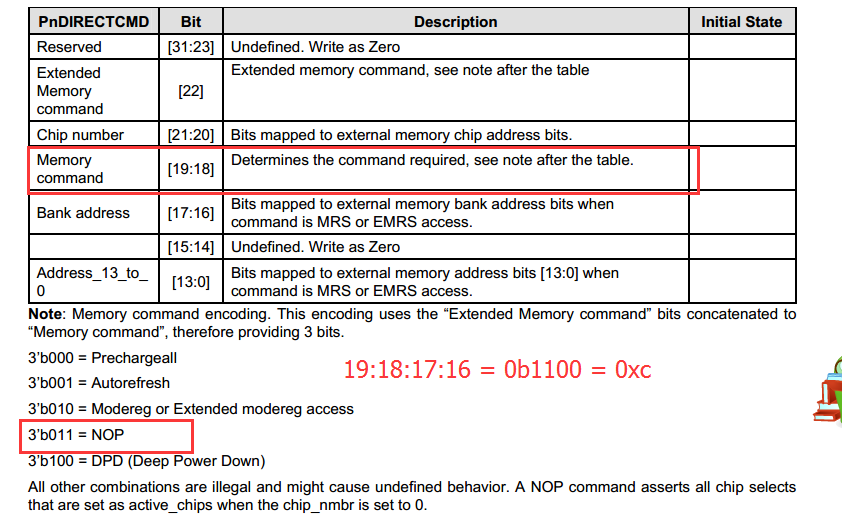

根據上圖，使[19：18]位為0b011便可滿足要求，因此轉化為16進制為0xc0000

    ldr r0,=0x7e001008
    ldr r1,=0xc0000
    str r1,[r0]

step4.2

根據上圖，使[19：18]位為0b000便可滿足要求

    ldr r0,=0x7e001008
    ldr r1,=0x0
    str r1,[r0]

step4.3 step4.4

4.3 和 4.4 為相同的操作，履行兩遍

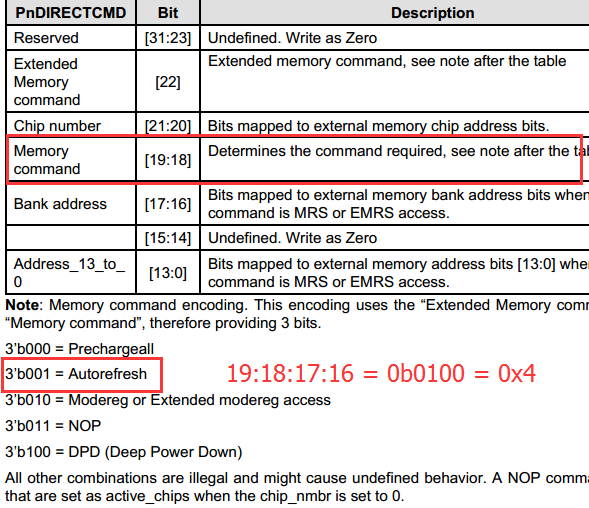

這里寫圖片描述
根據上圖，使[19：18]位為0b001便可滿足要求，因此轉化為16進制為0x40000

    ldr r0,=0x7e001008
    ldr r1,=0x40000
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0x40000
    str r1,[r0]

step4.5

參考自u(píng)boot源碼

    ldr r0,=0x7e001008
    ldr r1,=0xa0000
    str r1,[r0]

step4.6

參考自u(píng)boot源碼

    ldr r0,=0x7e001008
    ldr r1,=0x80032
    str r1,[r0]

step5

這里寫圖片描述
如上圖所示，需要設置[2:0]位0b000便可，

     ldr r0,=0x7e001004
    mov r1,#0x0
    str r1,[r0]

step6

這里寫圖片描述

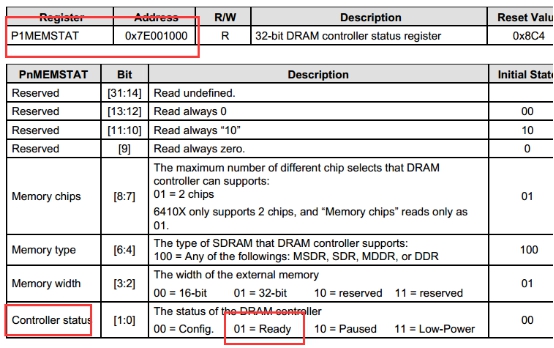

根據上圖，需要設置其為ready狀態，即[1：0]為0b10

check_ready:
ldr r0,=0x7e001000
ldr r1,[r0]
mov r2,#0x3
and r1,r1,r2  @將r1與r2進行位與操作
cmp r1,#0x1  @與0x1進行比較
bne check_ready @不相等，跳轉到check_ready

step7

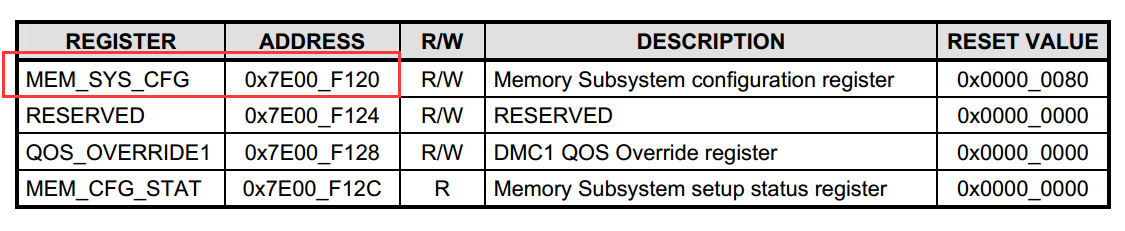

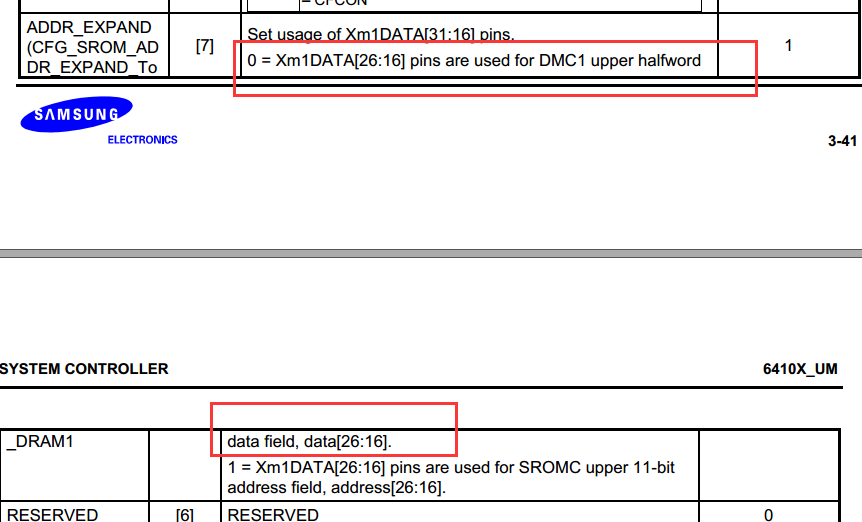

在代碼設置之前，需要設置DDR的管腳為數據管腳，要設置第2塊內存芯片的數據引腳，以下所示
這里寫圖片描述

這里寫圖片描述

    ldr r0,=0x7e00f120  @設置為數據引腳
    mov r1,#0x0
    str r1,[r0]

以下是全部代碼片斷：

Makefile

all: start.o mem.o
    arm-linux-ld -Tgboot.lds -o gboot.elf $^
    arm-linux-objcopy -O binary gboot.elf gboot.bin

%.o : %.S
    arm-linux-gcc -g -c $^

%.o : %.c
    arm-linux-gcc -g -c $^

.PHONY: clean
clean:
    rm *.o *.elf *.bin

start.S

@****************************
@name: start.S
@by  : stone
@time: 2016.6.26
@function:
@     異常向量表
@         設置SVC模式
@         關閉看門狗
@         關閉中斷
@         關閉MMU
@         外設基地址初始化
@         點亮LED
@         時鐘初始化
@         內存初始化
@****************************

.text
.global _start  @將_start聲明為全局變量
_start:
        b   reset
        ldr pc, _undefined_instruction
        ldr pc, _software_interrupt
        ldr pc, _prefetch_abort
        ldr pc, _data_abort
        ldr pc, _not_used
        ldr pc, _irq
        ldr pc, _fiq

_undefined_instruction: .word undefined_instruction
_software_interrupt:    .word software_interrupt
_prefetch_abort:    .word prefetch_abort
_data_abort:        .word data_abort
_not_used:      .word not_used
_irq:           .word irq
_fiq:           .word fiq

undefined_instruction:  @處理未定義指令異常
        nop

software_interrupt:     @軟中斷
        nop

prefetch_abort:         @預取指令異常
        nop

data_abort:             @數據訪問異常
        nop

not_used:               @空位
        nop

irq:                    @中斷
        nop

fiq:                    @快速中斷
        nop

reset:                          @reset
    bl set_svc              @設置為SVC模式
    bl set_peri_port        @外設基地址初始化
    bl disable_watchdog     @關閉看門狗
    bl disable_interrupt    @關閉中斷
    bl disable_mmu          @關閉mmu
    bl init_clock           @時鐘初始化
    bl mem_init             @內存初始化
    bl light_led            @點亮LED

set_svc:
    mrs r0, cpsr        @將值取出cpsr寄存器
    bic r0, r0, #0x1f   @將后5位 即M[4:0]清零
    orr r0, r0, #0xd3   @0b10011 轉化為16進制為0x13 同時為了屏蔽irq和fiq，可以將其設置為0b11010011即0xd3
    msr cpsr, r0        @將值送回cpsr寄存器
    mov pc, lr              @返回

set_peri_port:
    ldr r0, =0x70000000     @基地址
    orr r0, r0, #0x13       @256MB
    mcr p15,0,r0,c15,c2,4   @寫入cp15
    mov pc, lr

#define pwTCON 0x7E004000       @WTCON寄存器
disable_watchdog:
        ldr r0, =pwTCON         @把地址裝載到R0
        mov r1, #0x0            @置0,關閉看門狗
        str r1,[r0]
        mov pc,lr

disable_interrupt:
        mvn r1,#0x0             @0x0 取反，給r1
        ldr r0,=0x71200014      @VIC0
        str r1,[r0]
        ldr r0,=0x71300014      @VIC1
        str r1,[r0]
        mov pc,lr

disable_mmu:
        mcr p15,0,r0,c7,c7,0    @使ICACHE 和DCACHE 無效
    mrc p15,0,r0,c1,c0,0    @read control register
    bic r0,r0,#0x00000007   @mmu 和 dcache置零
    mcr p15,0,r0,c1,c0,0    @write control register
    mov pc,lr

#define CLK_DIV0 0x7e00f020
#define CLK_SRC  0x7e00f01c
#define OTHERS   0x7e00f900
#define MPLL_CON 0X7E00F010
#define APLL_CON 0X7E00F00c
#define PLL_VAL ((1<<31)|(266<<16)|(3<<8)|(1<<0))
#define DIV_VAL ((0X0<<0)|(0X1<<9)|(0X1<<8)|(0X3<<12))
init_clock:
        ldr r0,=CLK_DIV0 @設置分頻系數
        ldr r1,=DIV_VAL
        str r1,[r0]

        ldr r0,=OTHERS   @設置異步工作模式 第7位為0 第6位為0(時鐘選擇器)
        ldr r1,[r0]
        bic r1,r1,#0xc0
        str r1,[r0]

        ldr r0,=APLL_CON @APLL設置為533Mhz
        ldr r1,=PLL_VAL
        str r1,[r0]

        ldr r0,=MPLL_CON @MPLL設置為533Mhz
        ldr r1,=PLL_VAL
        str r1,[r0]

        ldr r0, =CLK_SRC @選擇時鐘源為APLL MPLL還是外部
        mov r1, #0x3     @APLL MPLL
        str r1, [r0]
        mov pc,lr

#define GPMCON 0x7F008820       @控制寄存器
#define GPMDAT 0x7F008824   @數據寄存器
light_led:
        ldr r0,=GPMCON
        ldr r1,=0x1111  @輸出模式
        str r1,[r0]

        ldr r0,=GPMDAT
        ldr r1,=0x00    @低電平點亮
        str r1,[r0]
        mov pc,lr

mem.S

@*************************************
@name : mem.S
@time : 2016/06/26
@function : 內存初始化相干代碼
@************************************

.text              @代碼段
.global mem_init
mem_init:
    ldr r0,=0x7e00f120  @設置為數據引腳
    mov r1,#0x0
    str r1,[r0]

    ldr r0,=0x7e001004   @配置寄存器 使DRAM控制器進入 config 狀態
    mov r1,#0x4
    str r1,[r0]

    ldr r0, =0x7e001010  @刷新寄存器地址
    ldr r1, =( ( 7800 / ( 1000000000/133000000 ) + 1 ) )      @設置刷新時間
    str r1, [r0]

    ldr r0, =0x7e001014  @CAS latency寄存器
    mov r1, #(3 << 1)
    str r1, [r0]

    ldr r0, =0x7e001018  @t_DQSS寄存器
    mov r1, #0x1
    str r1, [r0]

    ldr r0, =0x7e00101c  @T_MRD寄存器
    mov r1, #0x2
    str r1, [r0]

    ldr r0, =0x7e001020   @t_RAS寄存器
    ldr r1, =( ( 45 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001024   @t_RC寄存器
    ldr r1, =( ( 68 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001028   @t_RCD寄存器
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00102c   @t_RFC寄存器
    ldr r1, =( ( 80 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001030   @t_RP寄存器
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001034   @t_rrd寄存器
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001038   @t_wr寄存器
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
 @  ldr r2, [r0]
    str r1, [r0]

    ldr r0, =0x7e00103c   @t_wtr寄存器
    mov r1, #0x07
    str r1, [r0]

    ldr r0, =0x7e001040   @t_xp寄存器
    mov r1, #0x02
    str r1, [r0]

    ldr r0, =0x7e001044   @t_xsr寄存器
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001048   @t_esr寄存器
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00100c   @內存控制配置寄存器
    ldr r1, =0x00010012   @配置控制器
    str r1, [r0]

    ldr r0, =0x7e00104c   @32位DRAM配置控制寄存器
     ldr r1, =0x0b45
    str r1, [r0]

    ldr r0, =0x7e001200   @片選寄存器
    ldr r1, =0x150f8
    str r1, [r0]

    ldr r0, =0x7e001304   @用戶配置寄存器
    mov r1, #0x0
    str r1, [r0]

    ldr r0,=0x7e001008
    ldr r1,=0xc0000
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0x0
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0x40000
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0x40000
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0xa0000
    str r1,[r0]

    ldr r0,=0x7e001008
    ldr r1,=0x80032
    str r1,[r0]

    ldr r0,=0x7e001004
    mov r1,#0x0
    str r1,[r0]

check_ready:
    ldr r0,=0x7e001000
    ldr r1,[r0]
    mov r2,#0x3
    and r1,r1,r2    @將r1與r2進行位與操作
    cmp r1,#0x1     @與0x1進行比較
    bne check_ready @不相等，跳轉到check_ready
    mov pc,lr
