嵌入式學習-uboot-lesson6-時鐘初始化

來源：程序員人生發布時間：2016-08-26 08:56:56 閱讀次數：4123次

1 6410時鐘體系

這里寫圖片描述
從上圖和原理圖可以知道下面的內容：
1.采取12M的晶振
2 有3個分頻器 APLL MPLL EPLL
3.產生了4個時鐘 ACLK HCLK PCLK SCLK

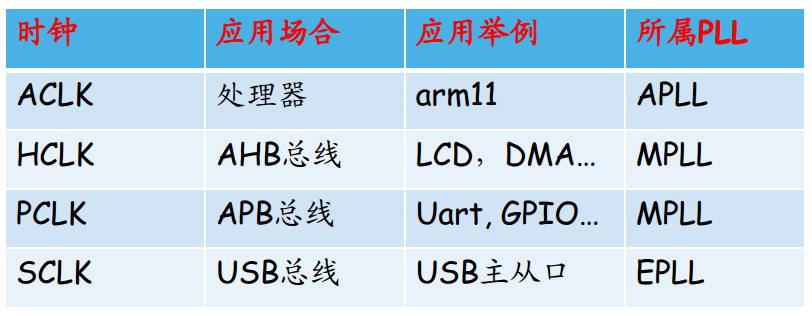

下面是幾個時鐘的利用范圍：

其中ACLK為系統時鐘，HCLK和PCLK為各種外設和內部的時鐘，SCLK暫且不斟酌

2時鐘初始化進程

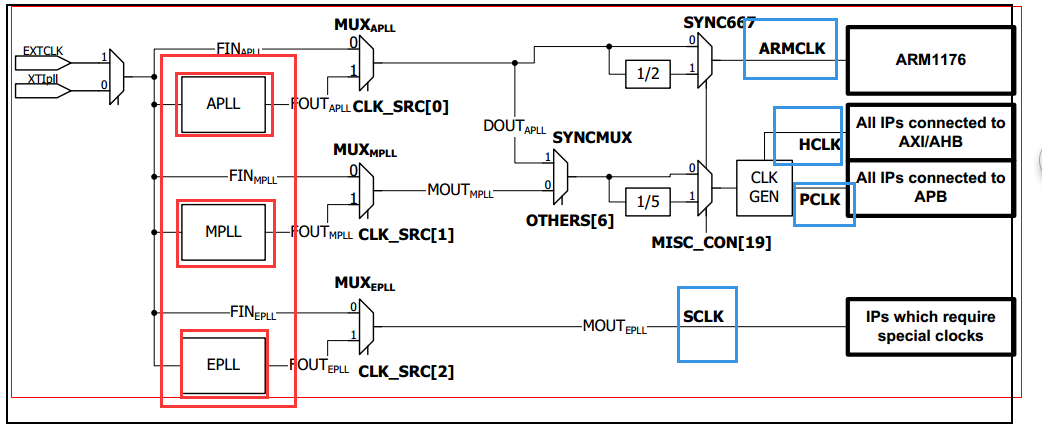

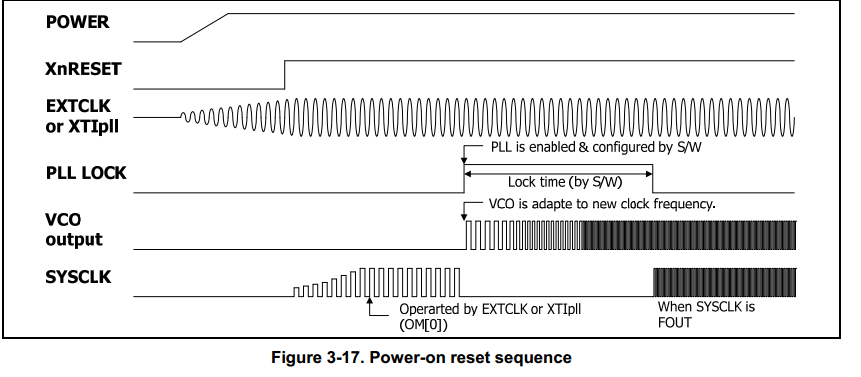

這里寫圖片描述

從上圖可以看出，SYSCLK為系統時鐘，起初頻率為12MHZ，當設置頻率以后，系統頻率為有1段時間為0，這1時間為lock time ，如果要設置，可以對其進行操作，但是，1般情況下不需要，保持默許便可.

設置時鐘，需要進行1下幾個步驟：
1設置lock time
2.設置分頻系數
3.設置CPU到異步工作模式
4.設置APLL.MPLL輸出頻率

1設置lock time

默許為初始值，所以不需要做

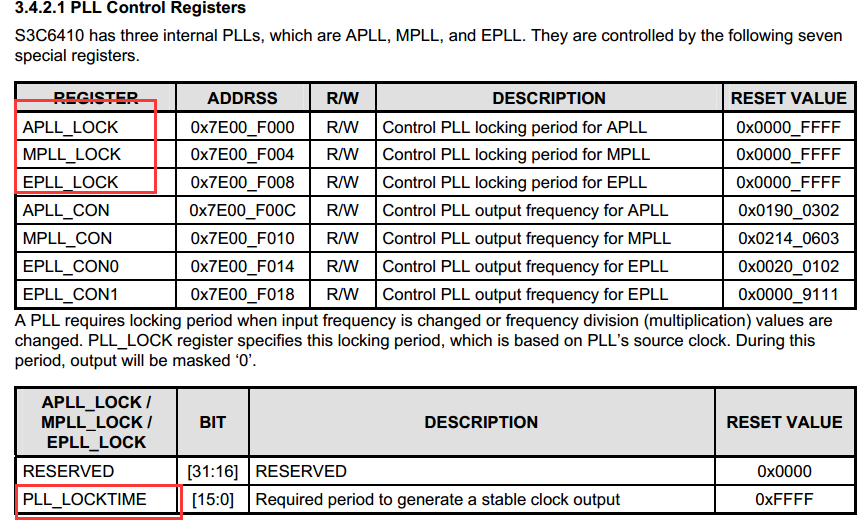

這里寫圖片描述

如上圖，6410共有3個locktime 分別為 APLL_LOCK MPLL_LOCK EPLL_LOCK，其寄存器的默許值都為0XFFFF，因此保持不變，不需要改變

2.設置分頻系數

主要是設置 ACLK HCLK PCLK SCLK之間的比例關系或說設置他們之間的頻率范圍

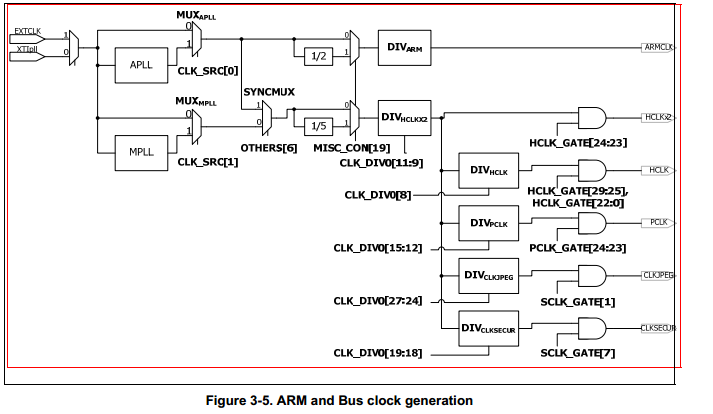

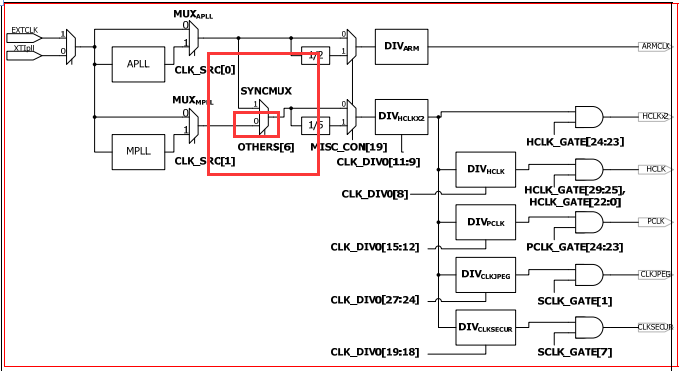

這里寫圖片描述

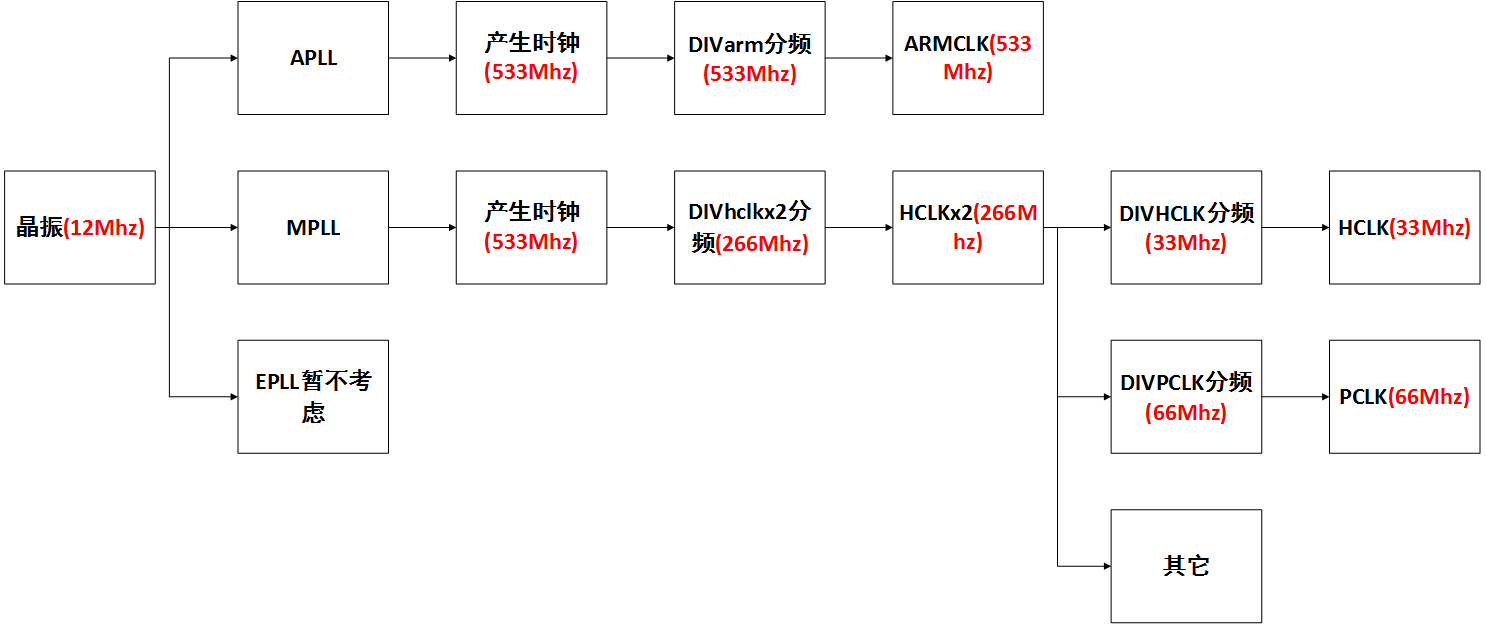

從上圖可以簡化出頻率的產生進程

其中紅色部份為本課時鐘需要的頻率，是根據uboot中6410的頻率得來的，因此需要根據設置好的頻率來設置參數，

看上面兩幅圖，可以得知，要想設置ARMCLK HCLKX2 HCLK PCLK的頻率，需要設置
DIVarm DIVhclkx2 DIVhclk DIVpclk的值，

根據上圖的紅色編號，可以肯定4個數的值
1.ARMCLK=533/(RATIO+1)=533 因此ARM_RATIO=0
即DIVarm=0
2.HCLKX2=533/(HCLKX2_RATIO+1)=266 因HCLKX2_RATIO=1
即DIVhclkx2=1
3.HCLK=HCLKX2/(HCLK_RATIO+1)=133 因此HCLK_RATIO=1
即DIVhclk=1
4.PCLK=HCLKX2/(PCLK_RATIO+1)=66 因此PCLK_RATIO=3
即DIVpclk=3
即：

#define CLK_DIV0 0x7e00f020
#define DIV_VAL ((0X0<<0)|(0X1<<9)|(0X1<<8)|(0X3<<12))  @
        ldr r0,=CLK_DIV0 @設置分頻系數
        ldr r1,=DIV_VAL  @將DIV_VAL的值寫入寄存器
        str r1,[r0]

3.設置CPU到異步工作模式

當CPU工作時鐘和內存的時鐘不1樣的時候，需要把CPU 的時鐘模式設為異步模式

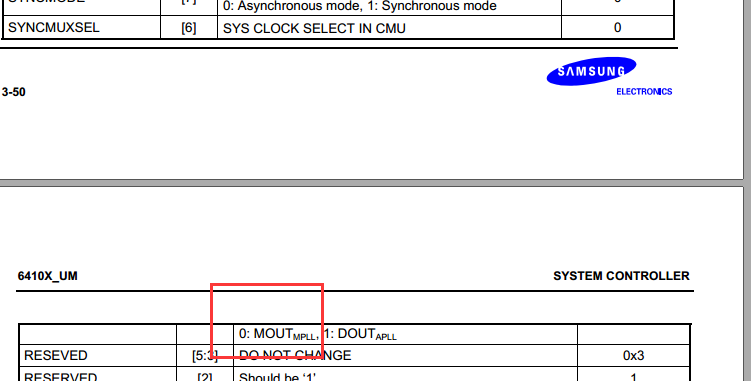

這里寫圖片描述

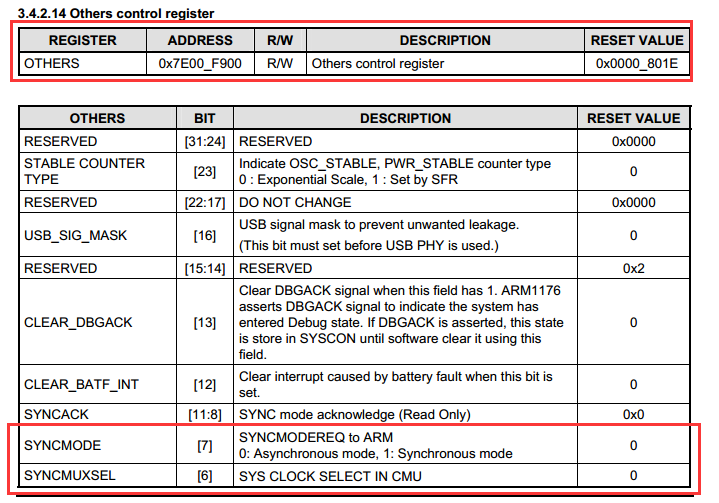

根據上圖，需要把第7位設置為0異步工作模式，同時也需要把第6位設置為0，主要緣由是使HCLKx2獲得到的時鐘源來自MPLL而不是APLL,以下圖所示。

這里寫圖片描述

        #define OTHERS 0x7e00f900
        ldr r0,=OTHERS @設置異步工作模式 第7位為0 第6位為0(時鐘選擇器)
        ldr r1,[r0]
        bic r1,r1,#0xc0   @
        str r1,[r0]

4.設置APLL.MPLL輸出頻率

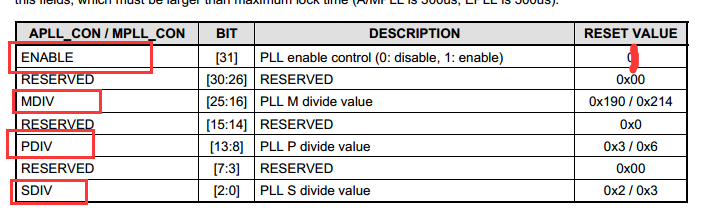

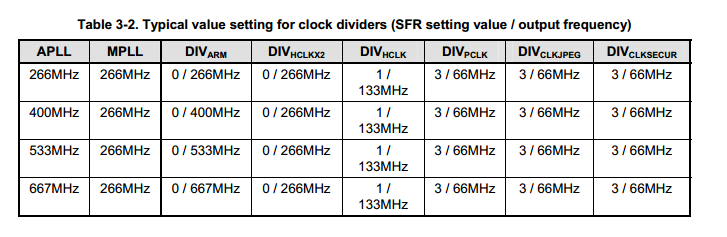

這里寫圖片描述

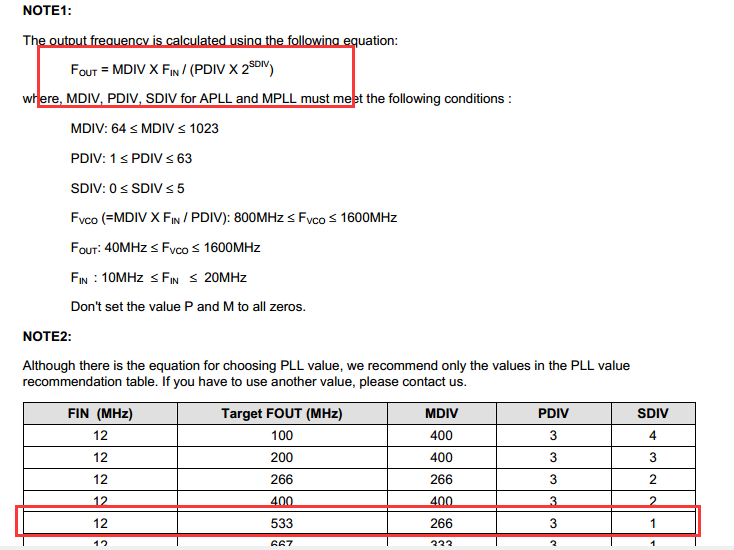

要想設置APLL和MPLL的值為533Mhz,根據上圖的計算公式和給出的表，可知需要設置 MDIV=266 PDIV=3 SDIV=1
根據下圖，則配置相應的寄存器，同時第31位 ENABLE位需要設置為1

#define MPLL_CON 0X7E00F010
#define APLL_CON 0X7E00F00c
#define PLL_VAL ((1<<31)|(266<<16)|(3<<8)|(1<<0))
        ldr r0,=APLL_CON @設置為533Mhz
        ldr r1,=PLL_VAL
        str r1,[r0]

        ldr r0,=MPLL_CON
        ldr r1,=PLL_VAL
        str r1,[r0]

5選擇時鐘源

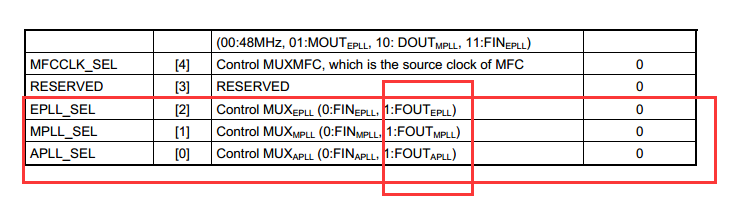

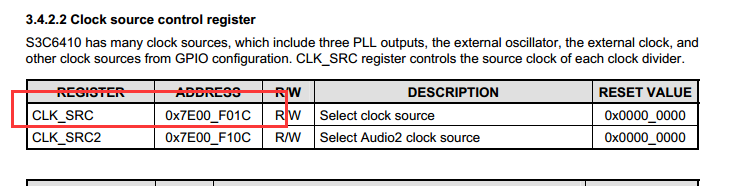

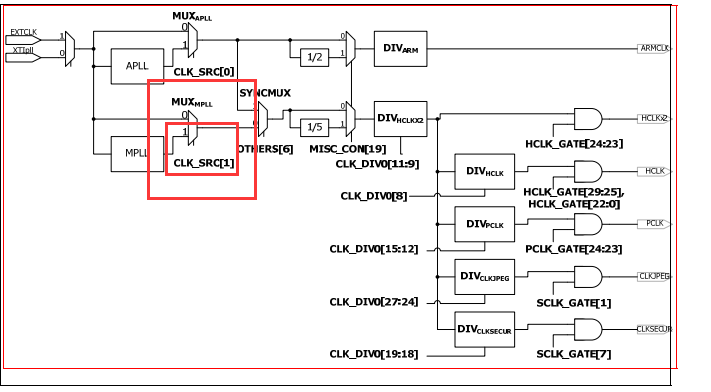

這里寫圖片描述
根據上圖，需要選擇使用是使用晶振頻率或MPLL作為后續時鐘源，因此需要設置CLK_SRC[1]=1

根據上面兩幅圖，將其寄存器配置為1

#define CLK_SRC 0x7e00f01c
        ldr r0, =CLK_SRC @選擇時鐘源為APLL MPLL還是外部
        mov r1, #0x3      @APLL MPLL
        str r1, [r0]
        mov pc,lr

總的代碼：

@****************************
@name: start.S
@by  : stone
@time: 2016.6.26
@function:
@     異常向量表
@         設置SVC模式
@         關閉看門狗
@         關閉中斷
@         關閉MMU
@         外設基地址初始化
@         點亮LED
@         時鐘初始化
@****************************

.text
.global _start  @將_start聲明為全局變量
_start:
        b   reset
        ldr pc, _undefined_instruction
        ldr pc, _software_interrupt
        ldr pc, _prefetch_abort
        ldr pc, _data_abort
        ldr pc, _not_used
        ldr pc, _irq
        ldr pc, _fiq

_undefined_instruction: .word undefined_instruction
_software_interrupt:    .word software_interrupt
_prefetch_abort:    .word prefetch_abort
_data_abort:        .word data_abort
_not_used:      .word not_used
_irq:           .word irq
_fiq:           .word fiq

undefined_instruction:  @處理未定義指令異常
        nop

software_interrupt:     @軟中斷
        nop

prefetch_abort:         @預取指令異常
        nop

data_abort:             @數據訪問異常
        nop

not_used:               @空位
        nop

irq:                    @中斷
        nop

fiq:                    @快速中斷
        nop

reset:                          @reset
    bl set_svc              @設置為SVC模式
    bl set_peri_port        @外設基地址初始化
    bl disable_watchdog     @關閉看門狗
    bl disable_interrupt    @關閉中斷
    bl disable_mmu          @關閉mmu
    bl init_clock           @時鐘初始化
    bl light_led            @點亮LED

set_svc:
    mrs r0, cpsr        @將值取出cpsr寄存器
    bic r0, r0, #0x1f   @將后5位 即M[4:0]清零
    orr r0, r0, #0xd3   @0b10011 轉化為16進制為0x13 同時為了屏蔽irq和fiq，可以將其設置為0b11010011即0xd3
    msr cpsr, r0        @將值送回cpsr寄存器
    mov pc, lr              @返回

set_peri_port:
    ldr r0, =0x70000000     @基地址
    orr r0, r0, #0x13       @256MB
    mcr p15,0,r0,c15,c2,4   @寫入cp15
    mov pc, lr

#define pwTCON 0x7E004000       @WTCON寄存器
disable_watchdog:
        ldr r0, =pwTCON         @把地址裝載到R0
        mov r1, #0x0            @置0,關閉看門狗
        str r1,[r0]
        mov pc,lr

disable_interrupt:
        mvn r1,#0x0             @0x0 取反，給r1
        ldr r0,=0x71200014      @VIC0
        str r1,[r0]
        ldr r0,=0x71300014      @VIC1
        str r1,[r0]
        mov pc,lr

disable_mmu:
        mcr p15,0,r0,c7,c7,0    @使ICACHE 和DCACHE 無效
    mrc p15,0,r0,c1,c0,0    @read control register
    bic r0,r0,#0x00000007   @mmu 和 dcache置零
    mcr p15,0,r0,c1,c0,0    @write control register
    mov pc,lr

#define CLK_DIV0 0x7e00f020
#define CLK_SRC  0x7e00f01c
#define OTHERS   0x7e00f900
#define MPLL_CON 0X7E00F010
#define APLL_CON 0X7E00F00c
#define PLL_VAL ((1<<31)|(266<<16)|(3<<8)|(1<<0))
#define DIV_VAL ((0X0<<0)|(0X1<<9)|(0X1<<8)|(0X3<<12))
init_clock:
        ldr r0,=CLK_DIV0 @設置分頻系數
        ldr r1,=DIV_VAL
        str r1,[r0]

        ldr r0,=OTHERS   @設置異步工作模式 第7位為0 第6位為0(時鐘選擇器)
        ldr r1,[r0]
        bic r1,r1,#0xc0
        str r1,[r0]

        ldr r0,=APLL_CON @APLL設置為533Mhz
        ldr r1,=PLL_VAL
        str r1,[r0]

        ldr r0,=MPLL_CON @MPLL設置為533Mhz
        ldr r1,=PLL_VAL
        str r1,[r0]

        ldr r0, =CLK_SRC @選擇時鐘源為APLL MPLL還是外部
        mov r1, #0x3     @APLL MPLL
        str r1, [r0]
        mov pc,lr

#define GPMCON 0x7F008820       @控制寄存器
#define GPMDAT 0x7F008824   @數據寄存器
light_led:
        ldr r0,=GPMCON
        ldr r1,=0x1111  @輸出模式
        str r1,[r0]

        ldr r0,=GPMDAT
        ldr r1,=0x00    @低電平點亮
        str r1,[r0]
        mov pc,lr
