VELT-0.2.8對STM32開發的支持（4）：鏈接與調試

VELT的全稱是Visual EmbedLinuxTools，它是1個與visual gdb類似的visual studio插件，用以輔助完成Linux開發。利用這個插件，將可以在visual studio的IDE中進行Linux利用程序的開發（包括編譯和調試），也能夠進行uboot和linux內核的編譯，并根據編譯時的毛病信息正肯定位到源碼。目前的版本是0.2.7，支持vs2012/vs2013/vs2015。

下載地址：http://download.csdn.net/user/lights_joy

Velt討論QQ群：375515651

在上1節里我們對很多細節沒有太在乎，在這1節里我們重新整理1下全部工程。不看不知道，1看嚇1跳，上1節犯了好幾個毛病。

我們所用的CPU為STM32F101 RCT6，256K Flash，32K SRAM。

根據ST手冊，它應當使用HD的初始化代碼，而不是上1節使用的LD，因此將startup_stm32f10x_ld.s文件改成startup_stm32f10x_hd.s。

相應地將STM32F10X_LD這個宏改成STM32F10X_HD。

在system_stm32f10x.c這個文件中有1個CPU頻率的定義：

這里默許選擇的是72M，但CPU實際工作頻率只能在36M，因此需要做修改。

接下來，我們還需要整理1下鏈接腳本。

在STM32庫的Projects目錄下，提供了很多的示例工程，直接取其中的某個鏈接腳本為模板，根據實際情況修改FLASH和RAM的定義：

主要就是_estack，FLASH LENGTH和RAM LENGTH這3個參數。

終究的工程就是這個模樣的：

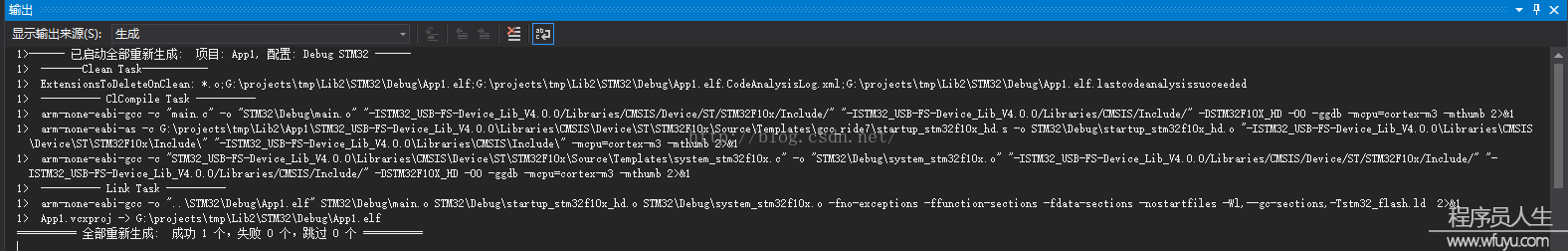

F7生成：

接下來試試在VS里調試：

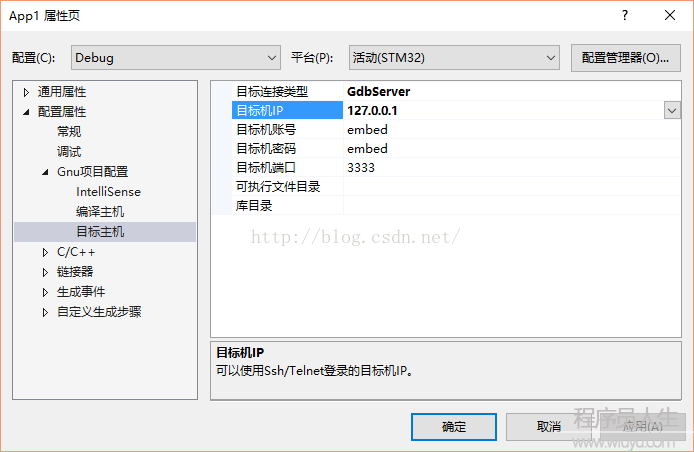

首先配置好目標機的參數：

這里主要有3項：

目標連接類型必須選擇GdbServer，目標機IP選擇本機127.0.0.1，目標機端口選擇3333，這個端口必須和OpenOcd的gdbserver端口相1致。

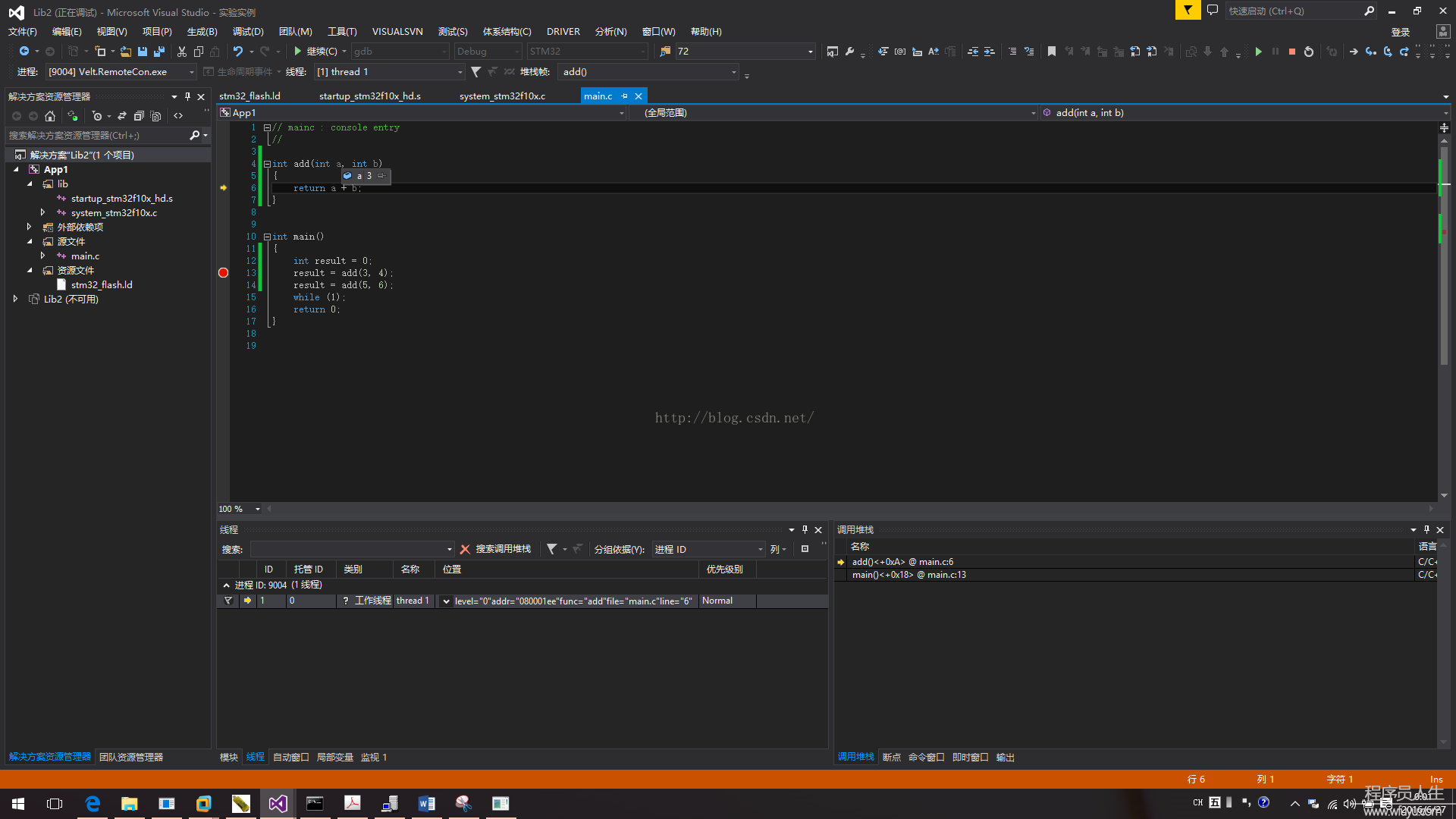

在main函數里設置斷點，F5調試運行程序：

哈哈，弄定！

bye, JLINK~~~

bye, IAR~~~
