CCNP實驗:BGP路由聚合基礎

【實驗環境】

C3640-IK9O3S-M Version 12.4(10)

【實驗目的】

驗證BGP的路由聚合

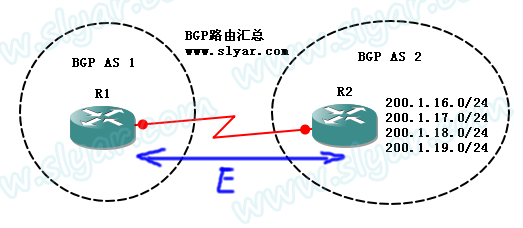

【實驗拓撲】

【實驗描述】

1、在R2上使用手工創建聚合靜態路由并宣告靜態路由實現BGP路由聚合

2、在R2上使用BGP路由聚合命令aggregate-address實現實現BGP路由聚合

3、在R1上使用BGP路由聚合命令aggregate-address實現實現BGP路由聚合

4、在R1上結合使用suppress-map實現部分BGP路由集合

【實驗步驟】

1、R1基本配置

!
interface Serial0/0
ip address 12.0.0.1 255.255.255.0
serial restart-delay 0
clock rate 64000
!
router bgp 1
no synchronization
bgp router-id 1.1.1.1
neighbor 12.0.0.2 remote-as 2
no auto-summary
!

2、R2基本配置

!
interface Loopback0
ip address 200.1.16.1 255.255.255.0
!
interface Loopback1
ip address 200.1.17.1 255.255.255.0
!
interface Loopback2
ip address 200.1.18.1 255.255.255.0
!
interface Loopback3
ip address 200.1.19.1 255.255.255.0
!
interface Serial0/0
ip address 12.0.0.2 255.255.255.0
!
router bgp 2
no synchronization
bgp router-id 2.2.2.2
neighbor 12.0.0.1 remote-as 1
no auto-summary
!

3、在R2上使用手工創建聚合靜態路由并宣告靜態路由實現BGP路由聚合

該方法只能使用在產生明細路由的路由器R2上，并且無需在R2上通告明細路由，首先創建一條指向NULL0接口的匯總靜態路由：

R2(config)#ip route 200.1.16.0 255.255.252.0 Null0

接著將匯總的靜態路由從BGP發布出去

R2(config)#router bgp 2
R2(config-router)#network 200.1.16.0 mask 255.255.252.0

此時在R1上就可以看到匯總路由了

R1#sh ip bgp
BGP table version is 2, local router ID is 1.1.1.1
Network          Next Hop            Metric LocPrf Weight Path
*> 200.1.16.0/22    12.0.0.2                 0             0 2 i

4、清除3的配置，在R2上使用BGP路由聚合命令aggregate-address實現實現BGP路由聚合

R2(config)#no ip route 200.1.16.0 255.255.252.0 null 0
R2(config)#router bgp 2
R2(config-router)#no network 200.1.16.0 mask 255.255.252.0

需要先將明細路由通告進BGP：

R2(config)#router bgp 2
R2(config-router)#network 200.1.16.0
R2(config-router)#network 200.1.17.0
R2(config-router)#network 200.1.18.0
R2(config-router)#network 200.1.19.0

不帶mask參數，默認為網絡號的主類子網掩碼

使用aggregate-address宣告聚合路由：

R2(config)#router bgp 2
R2(config-router)#aggregate-address 200.1.16.0 255.255.252.0 summary-only

summary-only參數表示只宣告聚合路由，抑制明細路由

在R2上查看BGP路由表，明細路由被抑制：

R2#sh ip bgp
BGP table version is 12, local router ID is 2.2.2.2
Network          Next Hop            Metric LocPrf Weight Path
s> 200.1.16.0       0.0.0.0                  0         32768 i
*> 200.1.16.0/22    0.0.0.0                            32768 i
s> 200.1.17.0       0.0.0.0                  0         32768 i
s> 200.1.18.0       0.0.0.0                  0         32768 i
s> 200.1.19.0       0.0.0.0                  0         32768 i

在R1上查看BGP路由表，只有一條聚合路由：

R1#sh ip bgp
BGP table version is 4, local router ID is 1.1.1.1
Network          Next Hop            Metric LocPrf Weight Path
*> 200.1.16.0/22    12.0.0.2                 0             0 2 i

5、保留明細路由，清除R2上的聚合路由配置，在R1上使用BGP路由聚合命令aggregate-address實現實現BGP路由聚合

R2(config)#router bgp 2
R2(config-router)#no aggregate-address 200.1.16.0 255.255.252.0 summary-only

在R1上執行路由匯總命令：

R1(config)#router bgp 1
R1(config-router)#aggregate-address 200.1.16.0 255.255.252.0 summary-only

在R1上查看BGP路由表：

R1#sh ip bgp
BGP table version is 14, local router ID is 1.1.1.1
Network          Next Hop            Metric LocPrf Weight Path
s> 200.1.16.0       12.0.0.2                 0             0 2 i
*> 200.1.16.0/22    0.0.0.0                            32768 i
s> 200.1.17.0       12.0.0.2                 0             0 2 i
s> 200.1.18.0       12.0.0.2                 0             0 2 i
s> 200.1.19.0       12.0.0.2                 0             0 2 i

在R2上查看BGP路由表：

R2#sh ip bgp
BGP table version is 18, local router ID is 2.2.2.2
Network          Next Hop            Metric LocPrf Weight Path
*> 200.1.16.0       0.0.0.0                  0         32768 i
*> 200.1.16.0/22    12.0.0.1                 0             0 1 i
*> 200.1.17.0       0.0.0.0                  0         32768 i
*> 200.1.18.0       0.0.0.0                  0         32768 i
*> 200.1.19.0       0.0.0.0                  0         32768 i

問題：R1的匯總路由Path屬性為空，由于EBGP的水平分割是基于Path屬性的，因此該路由條目不滿足水平分割，將會回傳給R2，所以在R2上可以看到Next Hop值為R1的匯總路由。如果明細路由中的某一條down掉，將有可能導致一些帶寬流量的浪費。因此我們需要在aggregate-address命令后加多另外一個參數as-set，這個參數會將明細路由中的一些屬性保留給匯總路由，其中包括了as-path屬性。

R1(config)#router bgp 1
R1(config-router)#no aggregate-address 200.1.16.0 255.255.252.0 summary-only
R1(config-router)#aggregate-address 200.1.16.0 255.255.252.0 summary-only as-set

重新在R1上查看BGP路由表：

R1#sh ip bgp
BGP table version is 20, local router ID is 1.1.1.1
Network          Next Hop            Metric LocPrf Weight Path
s> 200.1.16.0       12.0.0.2                 0             0 2 i
*> 200.1.16.0/22    0.0.0.0                       100  32768 2 i
s> 200.1.17.0       12.0.0.2                 0             0 2 i
s> 200.1.18.0       12.0.0.2                 0             0 2 i
s> 200.1.19.0       12.0.0.2                 0             0 2 i

重新在R2上查看BGP路由表：

R2#sh ip bgp
BGP table version is 19, local router ID is 2.2.2.2
Network          Next Hop            Metric LocPrf Weight Path
*> 200.1.16.0       0.0.0.0                  0         32768 i
*> 200.1.17.0       0.0.0.0                  0         32768 i
*> 200.1.18.0       0.0.0.0                  0         32768 i
*> 200.1.19.0       0.0.0.0                  0         32768 i

EBGP水平分割起作用了，R2上不會出現回傳的聚合路由

6、清除R1上的聚合路由配置，結合使用suppress-map實現部分BGP路由聚合。需求為抑制200.1.18.0/24和200.1.19.0/24網段，其他網段及聚合路由顯示。

R1(config)#router bgp 1
R1(config-router)#no aggregate-address 200.1.16.0 255.255.252.0 summary-only as-set

使用前綴列表抓取路由條目：

R1(config)#ip prefix-list 10 permit 200.1.18.0/23 ge 24 le 24

創建route-map處理路由條目

R1(config)#route-map SU permit 10
R1(config-route-map)#match ip address prefix-list 10
R1(config-route-map)#exit

使用suppress-map創建聚合路由

R1(config)#router bgp 1
R1(config-router)#aggregate-address 200.1.16.0 255.255.252.0 suppress-map SU as-set

硬清除BGP路由表

R1#clear ip bgp *

在R1上查看BGP路由表：

R1#sh ip bgp
BGP table version is 8, local router ID is 1.1.1.1
Network          Next Hop            Metric LocPrf Weight Path
*> 200.1.16.0       12.0.0.2                 0             0 2 i
*> 200.1.16.0/22    0.0.0.0                       100  32768 2 i
*> 200.1.17.0       12.0.0.2                 0             0 2 i
s> 200.1.18.0       12.0.0.2                 0             0 2 i
s> 200.1.19.0       12.0.0.2                 0             0 2 i

可以發現18、19兩個網段被抑制，其余網段best
