Ping程序與Traceroute程序的原理（五）

（參考文獻）TCP/IP詳解，卷1：協議

“ping”這個名字來源于聲吶定位操作。目的是為了測試另外1臺主機是不是可以到達。該程序發送1份ICMP回顯要求報文給主機，并等待返回ICMP回顯應對。

1般來講，如果不能ping到某臺主機那末就不能Telnet或FTP到那臺主機。反過來，如果不能Telnet到某臺主機，那末通常可以用ping程序來肯定問題出在哪里。Ping程序還能測出到這臺主機的來回時間，以表明該主機離我們有“多遠”。

Ping程序

我們稱發送回顯要求的ping為客戶，而被ping的主機稱為服務器。大多數的TCP/IP實現都在內核中直接支持ping服務器。

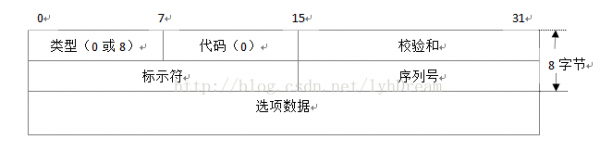

Ping程序發送的ICMP回顯要求和回顯應對報文以下圖：

Unix在實現Ping程序時，是把ICMP中的標識字段設置成發送進程的ID號。這樣即便在同1臺主機上同時運行了多個ping程序，ping程序也能夠辨認出對應的來回信息。

序列號從0開始，每發送1次新的回顯要求就加1。Ping程序打印出返回的每一個分組的序列號，允許我們查看是不是有分組丟失、失序或重復。IP是1種盡力而為的數據報傳輸服務，因此這3個條件都有可能產生。

在局域網運行ping程序1般輸出以下格式：

64 bytes from 192.168.8.1: icmp_req=1 ttl=64 time=1.04 ms
64 bytes from 192.168.8.1: icmp_req=2 ttl=64 time=1.05 ms
64 bytes from 192.168.8.1: icmp_req=3 ttl=64 time=1.06 ms
64 bytes from 192.168.8.1: icmp_req=4 ttl=64 time=1.41 ms
64 bytes from 192.168.8.1: icmp_req=5 ttl=64 time=1.41 ms
64 bytes from 192.168.8.1: icmp_req=6 ttl=64 time=1.20 ms
64 bytes from 192.168.8.1: icmp_req=7 ttl=64 time=1.42 ms
64 bytes from 192.168.8.1: icmp_req=8 ttl=64 time=0.649 ms

當返回ICMP回顯應對時，要打印出序列號和TTl，并計算來回時間。Ping程序通過在ICMP報文中寄存發送要求的時間值來計算來回時間。當應對返回時，用當前時間減去寄存在ICMP報文中的時間值，及是來回時間。

IP記錄路由選項

這個進程聽起來很簡單，但存在1些缺點。源端主機生成RR選項，中間路由器對RR選項的處理，和把ICMP回顯要求中的RR清單復制到ICMP應對中，所有這些都是選項功能。榮幸的是，現在大多數路由器都支持這些選項功能，只有1些系統不把ICMP要求中的IP清單復制到ICMP應對中。

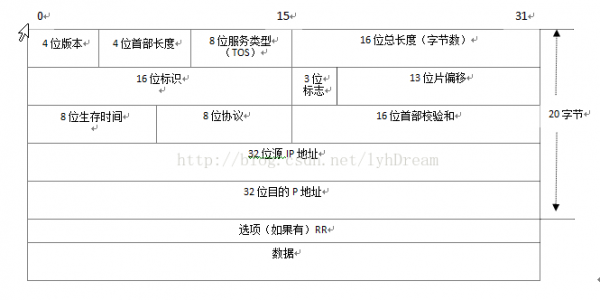

但是，最大的問題是IP首部中只有有限的空間來寄存IP地址。在以上圖中，我們可以看到，IP首部長度字段只有4bit，因此全部IP首部最長只能包括15個32bit長的字（及60個字節）。由于ip首部固定長度為20字節，RR宣明星用去3個字節，這樣只剩下37個字節來寄存IP地址清單（60⑵0⑶），也就是說只能寄存9個IP地址。

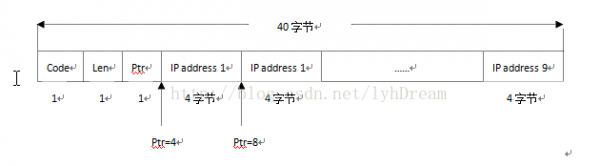

IP數據報中的RR選項格式以下：

Traceroute原理Code是1個字節，指明IP選項的類型。對應RR選項來講，他的值為7.len是RR選項總字節長度，在這類情況下為39.（雖然可以為RR選項在、設置比最大長度小的長度，但是Ping程序總是提供39字節的選項字段，最多可以記錄9個IP地址，由于IP首部留給選項的空間有限，他1般情況下都設置成最大長度）

    Ptr稱作指針字段。他是1個基于1的指針，他指向寄存下1個IP地址的位置，他的最小值為4，指向寄存第1個IP地址的位置，隨著每一個IP地址存入清單，prt的值分別為8、12最大到36.當記錄下9個IP地址以后，ptr的值為40，表示清單已滿。

Traceroute程序

Traceroute程序可讓我們看到IP數據報從以太主機傳到另外1臺主機所經過的路由。

Traceroute程序的操作

既然有IP記錄路由選項（RR），為何不使用這個路由選項，而要另外開發1個新的利用程序呢？主要有3個方面的緣由，首先，之前其實不是所有的路由器都支持記錄路由選項，因此該選項在某些路徑上不能使用。

其次，記錄路由1般是單項的選項。發送端設置了該選項，那末接收端不能不從收到的IP首部中提取出所有的信息，然后全部返回給發送端。大多數Ping服務器的實現把接收到的RR清單返回但是這樣使得記錄下來的IP地址翻了1番。

最后1個緣由也是最主要的緣由，IP首部中留給選項的空間有限，不能寄存當前大多數的路徑。

Traceroute程序原理

Traceroute程序使用ICMP報文和和IP首部中的TTL字段（生存周期）。

每一個處理數據報的路由器都要把TTL的值減去1或減去數據報在路由器中停留的秒數。由于大多數的路由器轉發數據報的延時都小于1秒鐘，因此TTL終究成為1個跳站的計數器，所經過的每一個路由器都將其值減1.

TTL字段的目的是避免數據報在選路時無停止的在網絡中活動。例如，當路由器癱瘓或兩個路由器之間的連接丟失時，選路協議有時回去檢查丟失的路由器并1直進行下去。TTL字段就是在這些尋暖傳遞的數據報上加上1個生存上限。

當路由器收到1份IP數據報，如果TTL字段是0或1，則路由器不轉發該數據報（接收到這類數據報的目的主機可以將它交給利用程序，這是由于不需要轉發該數據報。但是，在通常情況下系統不應當接收TTL字段為0的數據報）。通常情況下是，路由器將該數據報拋棄，并給信源主機發送1份ICMP超時信息。Tracerouter程序的關鍵在于，這份ICMP超時信息包括了該路由器的地址。

那末，Tracerouter就通過發送1份TTL字段為1的IP數據報給目的主機。處理這份數據報的第1個路由器將TTL值減去1，拋棄該數據報，并回發1份超時ICMP報文。這樣就得到了該路徑中的第1個路由器的IP地址。然后Tracerouter發送1份TTL為2的數據報，這樣就得到了第2個路由器的IP地址。那末，繼續這個進程，直到到達目的主機。即便目的主機接收到1份TTL值為1的數據報也不會拋棄該數據報并產生1份ICMP報文，由于已到達終究目的地。這個時候，Tracerouter程序發送1份UDP數據報給目的主機，但選擇1個不可能的值作為目的端口號（大于30000），使得目的主機的任何1個程序都不可能使用該端口。由于，當該數據報到達時，將使目的主機的UDP模塊產生1份“端口不可達”毛病的ICMP報文，這樣Tracerouter程序要做的就是辨別搜到的ICMP報文是是超時還是端口不可達，以判斷甚么時候結束。
