本文以TensorFlow源碼中自帶的手寫數字辨認Example為例，引出TensorFlow中的幾個主要概念。并結合Example源碼1步步分析該模型的實現進程。

1、甚么是TensorFlow

　　在這里，引入TensorFlow中文社區首頁中的兩段描寫。

關于 TensorFlow
TensorFlow? 是1個采取數據流圖（data flow
graphs），用于數值計算的開源軟件庫。節點（Nodes）在圖中表示數學操作，圖中的線則表示在節點間相互聯系的多維數據數組，即張量。它靈活的架構讓你可以在多種平臺上展開計算，例如臺式計算機中的1個或多個CPU（或GPU），服務器，移動裝備等等。TensorFlow
最初由Google大腦小組（隸屬于Google機器智能研究機構）的研究員和工程師們開發出來，用于機器學習和深度神經網絡方面的研究，但這個系統的通用性使其也可廣泛用于其他計算領域。

甚么是數據流圖（Data Flow Graph）?
數據流圖用“結點”（nodes）和“線”(edges)的有向圖來描寫數學計算。“節點”
1般用來表示施加的數學操作，但也能夠表示數據輸入（feed in）的出發點/輸出（push
out）的終點，或是讀取/寫入持久變量（persistent
variable）的終點。“線”表示“節點”之間的輸入/輸出關系。這些數據“線”可以輸運“size可動態調劑”的多維數據數組，即“張量”（tensor）。張量從圖中流過的直觀圖象是這個工具取名為“Tensorflow”的緣由。1旦輸入真?zhèn)€所有張量準備好，節點將被分配到各種計算裝備完成異步并行地履行運算。

2、示例

　　接下來的示例中，主要使用到以下兩個文件。

mnist.py
fully_connected_feed.py

　　該示例的目的是建立1個手寫圖象辨認模型，通過該模型，可以準確辨認輸入的28 * 28像素的手寫圖片是0~9這10個數字中的哪個。

1、運行文件準備

　　需要下載好tensorflow源代碼，注意這里的源代碼版本需要與安裝的TensorFlow版本保持1致。
　　在/home/mlusr/files/tensorflow/下解緊縮該文件。進入示例文件路徑中，運行

cd ~/files/tensorflow/tensorflow-r0.11/tensorflow/examples/tutorials/mnist
python fully_connected_feed.py

　　運行進程中，需要聯網下載訓練數據，數據文件保存到~/files/tensorflow/tensorflow-r0.11/tensorflow/examples/tutorials/mnist/data路徑下，如果不能聯網的話，可以手動到http://yann.lecun.com/exdb/mnist/，下載好以下4個文件，放入data目錄。

t10k-images-idx3-ubyte.gz
t10k-labels-idx1-ubyte.gz
train-images-idx3-ubyte.gz
train-labels-idx1-ubyte.gz

2、運行

　　直接運行fully_connected_feed.py文件。

python fully_connected_feed.py

　　輸出信息以下：

Extracting data/train-images-idx3-ubyte.gz
Extracting data/train-labels-idx1-ubyte.gz
Extracting data/t10k-images-idx3-ubyte.gz
Extracting data/t10k-labels-idx1-ubyte.gz
Step 0: loss = 2.30 (0.007 sec)
Step 100: loss = 2.13 (0.005 sec)
Step 200: loss = 1.87 (0.004 sec)
Step 300: loss = 1.55 (0.004 sec)
Step 400: loss = 1.26 (0.004 sec)
Step 500: loss = 0.87 (0.004 sec)
Step 600: loss = 0.87 (0.004 sec)
Step 700: loss = 0.65 (0.005 sec)
Step 800: loss = 0.43 (0.004 sec)
Step 900: loss = 0.65 (0.005 sec)
Training Data Eval:
  Num examples: 55000  Num correct: 47184  Precision @ 1: 0.8579
Validation Data Eval:
  Num examples: 5000  Num correct: 4349  Precision @ 1: 0.8698
Test Data Eval:
  Num examples: 10000  Num correct: 8663  Precision @ 1: 0.8663
Step 1000: loss = 0.47 (0.006 sec)
Step 1100: loss = 0.40 (0.051 sec)
Step 1200: loss = 0.55 (0.005 sec)
Step 1300: loss = 0.43 (0.004 sec)
Step 1400: loss = 0.39 (0.004 sec)
Step 1500: loss = 0.57 (0.005 sec)
Step 1600: loss = 0.50 (0.004 sec)
Step 1700: loss = 0.37 (0.005 sec)
Step 1800: loss = 0.38 (0.006 sec)
Step 1900: loss = 0.35 (0.004 sec)
Training Data Eval:
  Num examples: 55000  Num correct: 49292  Precision @ 1: 0.8962
Validation Data Eval:
  Num examples: 5000  Num correct: 4525  Precision @ 1: 0.9050
Test Data Eval:
  Num examples: 10000  Num correct: 9027  Precision @ 1: 0.9027

3、啟動TensorBoard并查看

　　在啟動TensorBoard時注意指定輸出log文件路徑，在本例中啟動命令以下

tensorboard --logdir /home/mlusr/files/tensorflow/tensorflow-r0.11/tensorflow/examples/tutorials/mnist/data

　　啟動輸出信息以下所示：

Starting TensorBoard 29 on port 6006
(You can navigate to http://192.168.1.100:6006)

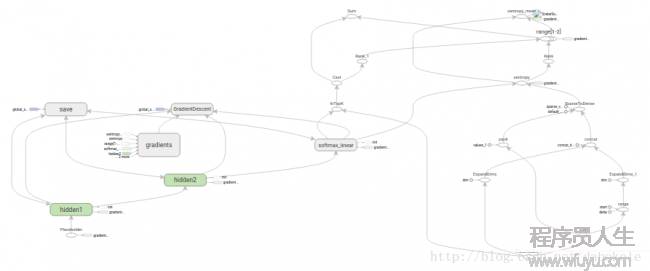

　　閱讀器訪問頁面指定ip和端口：
　　

　　在TensorBoard中還可以查看該模型的更多信息。
　　
　　本文接下來的部份，將以mnist.py和fully_connected_feed.py兩個文件中的內容

2、數據下載和輸入

　　MNIST的數據主要分成以下3個部份，
　　

１、概念1：Placeholder

　　Placeholder的更多描寫，請看這里。使用Placeholder的地方，在構造Graph時其實不包括實際的數據，只是在利用運行時才會動態的用數據來替換。

　　在fully_connected_feed.py文件中的placeholder_inputs方法中，通過調用tf.placeholder方法分別生成了代表images和labels的placeholder。

IMAGE_SIZE = 28
IMAGE_PIXELS = IMAGE_SIZE * IMAGE_SIZE

images_placeholder = tf.placeholder(tf.float32, shape=(batch_size, mnist.IMAGE_PIXELS))
labels_placeholder = tf.placeholder(tf.int32, shape=(batch_size))

　　在生成placeholder時，只需要指定其中的數據類型，和維度。上面images_placeholder中的元素為float類型，維度為batch_size * IMAGE_PIXELS。lagels_placeholder中的元素為int類型，維度為batch_size。batch_size參數在程序調用placeholder_inputs時指定。

　　看到這里可以發現images_placeholder和labels_placeholder僅僅只是指定了其中元素的類型和shape，具體數值是在后續程序運行時才會填充進來的。所以叫做Placeholder。在這里這兩個Placeholder代表了輸入的兩個數據源。

3、概念2：Graph

　　
　　Graph是TensorFlow中又1個重要概念。Graph可以理解成TensorFlow中的1個調劑好參數的履行計劃。構建好這個Graph以后，所有輸入數據，中間轉換進程，和輸出數據的流程和格式便固定下來，數據進入Graph后依照特定的結構和參數，就可以得到對應的輸出結果。以下圖所示：
　　

　　構建1個Graph主要分成以下3步。

1、肯定Graph結構

　　inference方法，以images_placeholder作為輸入，連接到維度為(28 * 28, 128)的隱層1，隱層1連接到維度為(128, 32)的隱層2，最后的輸出層logits為10個節點。各層之間的激活函數為Relu。
　　
　　下面代碼中使用到的常量

IMAGE_SIZE = 28
IMAGE_PIXELS = IMAGE_SIZE * IMAGE_SIZE
flags.DEFINE_integer('hidden1', 128, 'Number of units in hidden layer 1.')
flags.DEFINE_integer('hidden2', 32, 'Number of units in hidden layer 2.')
NUM_CLASSES = 10

　　構建隱層1，

with tf.name_scope('hidden1'):
　weights = tf.Variable(tf.truncated_normal([IMAGE_PIXELS, hidden1_units],
  　                    stddev=1.0 / math.sqrt(float(IMAGE_PIXELS))),
    　                  name='weights')
　biases = tf.Variable(tf.zeros([hidden1_units]),
  　                   name='biases')

　　上面定義了兩個Variable，weights表示連接權重，biases表示偏置量。
　　biases比較簡單，定義了1個名為biases的元素全為0的變量，其長度為hiden1_units，默許為128。
　　weights的維度為IMAGE_PIXELS * hidden1_units，其中的初始值為標準差為1 / math.sqrt(float(IMAGE_PIXELS)的截?cái)嗾龖B(tài)散布值。

　　構建隱層2，

with tf.name_scope('hidden2'):
  weights = tf.Variable(tf.truncated_normal([hidden1_units, hidden2_units],
                        stddev =1.0 / math.sqrt(float(hidden1_units))),
                        name = 'weights')
  biases = tf.Variable(tf.zeros([hidden2_units]),
                       name ='biases')

　　構建輸出層，

with tf.name_scope('softmax_linear'):
  weights = tf.Variable(tf.truncated_normal([hidden2_units, NUM_CLASSES] ,
                        stddev =1.0 / math.sqrt(float(hidden2_units))) ,
                        name = 'weights')
  biases = tf.Variable(tf.zeros([NUM_CLASSES]),
                       name ='biases')

　　基于上面的權重和偏置量值，使用relu激活函數連接各層，

hidden1 = tf.nn.relu(tf.matmul(images, weights) + biases)
hidden2 = tf.nn.relu(tf.matmul(hidden1, weights) + biases)
logits = tf.matmul(hidden2, weights) + biases

　　前面的3組weights和biases變量名都相同，辨別的辦法是前面的with tf.name_scope('hidden1')。在hidden1命名空間下的wiehts參數的完全表示為"hidden1/weights"。

2、肯定損失函數

　　上1步肯定好模型各層結構和參數后，接下來需要定義1個損失函數的計算邏輯。
　　在mnist.py文件中有1個loss()方法，輸入兩個參數，第1個為上面模型的輸出結果logits，第2個為images對應的實際labels，在調用該方法時，傳入的是前面定義的labels_placeholder。
　　

def loss(logits, labels):
  labels = tf.to_int64(labels)
  cross_entropy = tf.nn.sparse_softmax_cross_entropy_with_logits(
      logits, labels , name = 'xentropy')
  loss = tf.reduce_mean(cross_entropy, name ='xentropy_mean')
  return loss

　　上面的tf.nn.sparse_softmax_cross_entropy_with_logits會根據labels的內容自動生成1-hot編碼，并且計算與輸出logits的1-hot編碼的交叉熵[cross entropy][http://blog.csdn.net/rtygbwwwerr/article/details/50778098])
　　最后，調用reduce_mean方法，計算交叉熵的平均值。

3、參數訓練

　　
　　調用training方法的調用情勢為，傳入上面的損失值和學習率。

train_op = mnist.training(loss, FLAGS.learning_rate)

　　接下來，mnist.py文件中的training方法，將使用梯度降落法來計算使得損失值最小的模型參數。首先將損失值loss傳入tf.scala_summary中，這個操作主要是用于在后面使用SummaryWriter時向events file中生成求和值，將每次得到的損失值寫出到事件文tf.scalar_summary(loss.op.name, loss)后，調用tf.train.GradientDesecentOptimizer按指定的學習率實現梯度降落算法。
　　

# Create the gradient descent optimizer with the given learning rate.
optimizer = tf.train.GradientDescentOptimizer(learning_rate)

　　最后，使用1個名為global_step的variable來記錄每次訓練的步長。optimizer.minimize操作用于更新系統的權重，同時增加步長。

# Create a variable to track the global step.
global_step = tf.Variable(0, name = 'global_step', trainable =False)
# Use the optimizer to apply the gradients that minimize the loss
# (and also increment the global step counter) as a single training step.
train_op = optimizer.minimize(loss, global_step=global_step)

4、訓練模型

　　當?shù)?步中的Graph構造完成以后，就能夠迭代的訓練和評估模型了。

1、Graph

　　在run_training()方法的最前面，使用1個with命令表明所有的操作都要與tf.Graph的默許全局graph相干聯。

with tf.Graph().as_default():

　　tf.Graph表示需要在1起運行的操作集合。在大多數情況下，TensorFlow使用1個默許的graph就已夠用了。

2、Session

　　接下來就需要為利用運行準備環境了。在TensorFlow中使用的是Session。

sess = tf.Session()

　　另外，除按上面這行代碼生成sess對象外，還可使用with命令生成，以下所示，

with tf.Session() as sess:

　　在取得sess對象后，首先可以將之前定義的variable進行初始化，

init = tf.initialize_all_variables()
sess.run(init)

3、循環訓練

　　初始化以后就能夠開始循環訓練模型了。
　　可以通過以下代碼實現1個最簡單的訓練循環，在這個循環中可以控制每次循環的步長。

for step in xrange(FLAGS.max_steps):
    sess.run(train_op)

　　但是在本教程中的例子比較復雜。這是由于必須把輸入的數據根據每步的情況進行切分，替換到之前的placeholder處。具體可以繼續看以下部份。

4、向Graph輸入數據

　　TensorFlow的feed機制可以在利用運行時向Graph輸入數據。在每步訓練進程中，首先會根據訓練數據生成1個feed dictionary，這里面會包括本次循環中使用到的訓練數據集。

feed_dict = fill_feed_dict(data_sets.train,
                           images_placeholder,
                           labels_placeholder)

　　fill_feed_dict方法以下，每次從訓練數據集中根據batch_size取出指定數量的images_feed和labels_feed，然后以images_pl和labels_pl為key存入字典中。

def fill_feed_dict (data_set, images_pl, labels_pl):
  images_feed, labels_feed = data_set.next_batch(FLAGS.batch_size,
                                                 FLAGS.fake_data)
  feed_dict = {
      images_pl: images_feed,
      labels_pl: labels_feed,
  }
  return feed_dict

5、檢查狀態

　　接下來以上面獲得到的每一個batch的數據開始履行訓練進程。

for step in xrange(FLAGS.max_steps):
    feed_dict = fill_feed_dict(data_sets.train,
                              images_placeholder,
                              labels_placeholder)
    _, loss_value = sess.run([train_op, loss],
                            feed_dict=feed_dict)

　　在這里傳入train_op和loss后，sess.run方法返回1個包括兩個Tensor的tuple對象。由于train_op并沒有返回值，所以只記錄loss的返回值loss_value。

　　假定訓練進程很正常，那末每過100次訓練將會打印1次當前的loss值，

if step % 100 == 0 :
  print ('Step %d: loss = %.2f (%.3f sec)' % (step, loss_value, duration))

6、狀態可視化

　　在上面每隔100次打印1次loss值以外，還有兩個操作將當前的loss值寫入到事件文件中，供TensorBoard作展現用。

  summary_str = sess.run(summary, feed_dict=feed_dict)
  summary_writer.add_summary(summary_str, step)
  summary_writer.flush()

7、設置檢查點

　　在TensorFlow中使用tf.train.Saver將訓練好的模型進行保存。

saver = tf.train.Saver()

　　在循環訓練進程中，saver.save()方法會定期履行，用于將模型當前狀態寫入到檢查點文件中。

checkpoint_file = os.path.join(FLAGS.log_dir , 'model.ckpt')
saver.save(sess, checkpoint_file, global_step =step)

　　如果需要使用到該檢查點文件中保存的模型時，可使用saver.restore()方法進行加載，

saver.restore(sess, FLAGS.train_dir)

5、評估模型

　　在每次保存檢查點文件時，會同時計算此時模型在訓練數據集，檢驗數據集和測試數據集上的誤差。

print('Training Data Eval:')
do_eval(sess,
        eval_correct,
        images_placeholder,
        labels_placeholder,
        data_sets.train)
# Evaluate against the validation set.
print ('Validation Data Eval:')
do_eval(sess,
        eval_correct,
        images_placeholder,
        labels_placeholder,
        data_sets.validation)
# Evaluate against the test set.
print ('Test Data Eval:')
do_eval(sess,
        eval_correct,
        images_placeholder,
        labels_placeholder,
        data_sets.test)

1、建立評估Graph

　　注意上面代碼中的do_eval方法，和該方法的eval_correct參數。eval_correct操作是在循環開始前就已定義好了的。

eval_correct = mnist.evaluation(logits, labels_placeholder)

　　這個evaluation從參數上看是用于比較預測值與真實值直接的差異。

def evaluation (logits, labels):
  correct = tf.nn.in_top_k(logits, labels, 1)
  return tf.reduce_sum(tf.cast(correct, tf.int32))

　　返回1個長度為batch_size的tensor，如果預測值與真實值相同則為true，否則為false。

2、評估模型輸出

　　最后，在do_eval方法中，處理該誤差并輸出。類似于模型訓練進程中，這里也創建1個feed_dict對象，在給定的數據集上調用sess.run方法，計算預測值中有多少與實際值相1致。

for step in xrange(steps_per_epoch):
  feed_dict = fill_feed_dict(data_set,
                             images_placeholder,
                             labels_placeholder)
  true_count += sess.run(eval_correct, feed_dict =feed_dict)

　　最后，將預測正確的記錄數與當前的總數據數進行比較，得到本次的預測精度。

precision = float(true_count) / num_examples
print ('Num examples: %d Num correct: %d Precision @ 1: %0.04f' %
      (num_examples, true_count, precision))
