CCNA網絡技術實驗手冊:路由器DHCP服務配置

【實驗環境】

GNS3(由于Packet Tracer對于DHCP相關命令支持不好，因此這里使用基于cisco ios鏡像文件的GNS3模擬器，使用真機也可以)

【實驗目的】

練習在Cisco路由器上配置DHCP服務，實現IP地址自動分配

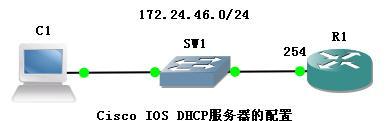

【實驗拓撲】

【實驗步驟】

0、按拓撲圖連接設備，配置路由器端口IP地址，客戶機使用DHCP獲取IP

1、創建DHCP地址池及名稱(可以創建多個地址池)

Router#conf t
Router(config)#ip dhcp pool slyar-pool

2、指定DHCP分配地址池的網絡或子網

Router(dhcp-config)#network 172.24.46.0 255.255.255.0

3、指定DNS服務器的域名(可選)

Router(dhcp-config)#domain-name slyar.com

3、指定DNS服務器的IP地址，一條命令最多可以配置8個IP地址，優先級按順序從高到低，本例使用2個DNS服務器，第二個作為備用DNS

Router(dhcp-config)#dns-server 172.16.5.133 172.16.5.132

4、配置默認網關(通常為路由器的LAN IP)

Router(dhcp-config)#default-router 172.24.46.254

5、設置租期。默認情況下為一天，分配單位為 天 小時 分鐘，本例設置8天

Router(dhcp-config)#lease 8 0 0
Router(dhcp-config)#exit

6、排除特定的IP地址(不會分配給客戶端)，命令指定排除的起始地址與結束地址，本例排除 172.24.46.250 - 172.24.46.254 四個IP地址

Router(config)#ip dhcp excluded-address 172.24.46.250 172.24.46.254
Router(config)#end

7、檢查配置

Router#sh run

ip dhcp excluded-address 172.24.46.250 172.24.46.254
!
ip dhcp pool slyar-pool
network 172.24.46.0 255.255.255.0
domain-name slyar.com
dns-server 172.16.5.133 172.16.5.132
default-router 172.24.46.254
lease 8
!

8、刷新DHCP客戶端，在PC上打開cmd，輸入"ipconfig /renew"重新獲取IP地址

PC>ipconfig /renew

IP Address......................: 172.24.46.1
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 172.24.46.254
DNS Server......................: 172.16.5.133

9、關閉DHCP服務

Cisco IOS默認開啟DHCP服務，因此只要配置了地址池，即可使用DHCP功能。如果你想關閉路由器的DHCP服務，可以使用以下命令：

Router(config)#no service dhcp
