CCNP實驗:利用隧道擴展路由器模擬的幀中繼交換機

【實驗環境】 veryhｕｏ．ｃom

C3640-IK9O3S-M Version 12.4(10) vｅrｙｈuｏ．ｃom

【實驗目的】 '網

利用隧道技術擴展使用路由器模擬的幀中繼交換機，彌補路由器接口有限造成的幀中繼接口不足。 -網

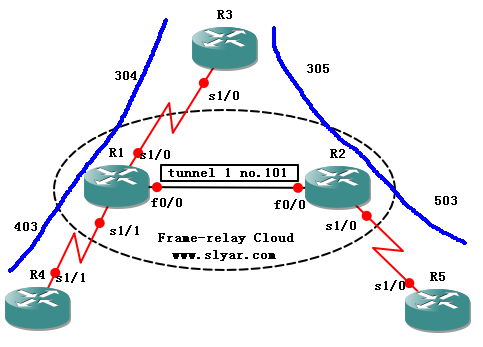

【實驗拓撲】

ｌiｅｈuｏ．ｎｅｔ

【實驗描述】 ｌiｅｈｕｏ．ｎｅt

實驗環境下，由于幀中繼交換機價格昂貴，因此我們會使用路由器來模擬幀中繼交換機，在真機環境下，有時會遇到路由器串行接口不夠用的情況，因此我們就需要使用2臺甚至更多臺路由器進行模擬幀中繼交換機的接口擴展，這時就需要用到隧道技術。 ｖeryhuo.coｍ

路由器R1和R2作為幀中繼交換機，R1只有2個串行接口，因此需要使用快速以太網接口連接R3進行串行接口的擴展。

veryhｕｏ．ｃom

將路由器配置為幀中繼交換機的命令詳見《CCNP實驗:將Cisco路由器配置為幀中繼交換機》，這里不做過多描述，重點記錄隧道的使用。因此配置只在R1與R2上進行，當幀中繼云內部配置完成后，對用戶來說就是透明的了。 ｌiｅｈｕｏ．nｅｔ

【實驗步驟】

1、R1基本配置，只配置了R3與R4之間的幀中繼路由： wfuwu.com

frame-relay switching
!
interface Serial1/0
no ip address
encapsulation frame-relay
clock rate 64000
frame-relay lmi-type cisco
frame-relay intf-type dce
frame-relay route 304 interface Serial1/1 403
!
interface Serial1/1
no ip address
encapsulation frame-relay
clock rate 64000
frame-relay lmi-type ansi
frame-relay intf-type dce
frame-relay route 403 interface Serial1/0 304
!
interface FastEthernet0/0
ip address 12.0.0.1 255.255.255.0
duplex auto
speed auto
! ｌieｈｕｏ．ｎｅｔ

2、R2基本配置，此時R2沒有配置任何幀中繼路由：
