解讀CISCO路由器的啟動過程

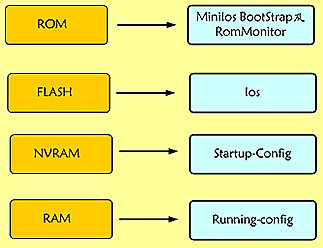

　　在CISCO的路由器上大體有ROM,NVRAM,RAM,Flash.四種相關的存儲介質,分別承載不同的功能.IOS本身裝載在FLASH(閃存)當中,RAM存儲路由器當前運行的配置文件(running-config),而路由器當前的啟動配置文件(startup-config)則存儲在NVRAM中,ROM中則加載著MiniIos,BootStrap及RomMonitor運行模式程序.

　　其實路由器其實跟日常生活中的用PC機物理架構差不多，PC的主板，內存，處理器等等在路由里面都存在，一臺PC也沒有做成一臺ROUTER，比如用的比較多的國外的ROUTEROS，國內的海蛛蛛等等軟路由系統。

　　(1)路由器在加電啟動以后再進行POST自檢過程。

　　(2)POST自檢通過之后，將通過路由器內部的ROM當中的BootStrap程序進行引導。 初步引導完成之后，將定位查找FLASH里面的完整的IOS網絡操作系統，如果在Rom里面找到完整的Ios文件的話，就進行加載引導。

　　(3)如果在Fash當中沒有找到完整的IOS文件的話，將可以修改寄存器的16進制制值定位到其它模式的轉變，比如MiniIos或者RomMonitor模式。通過TFTP服務上傳一個完整的Ios文件，然后重起路由器，再進入路由的正常模式的配置。

　　(4)當Ios文件完整的加載之后，它會在NVRAM當中找尋路由器的Startup-config這個開始啟動配置文件的存在，該配置文件保存路由器已經保存下來的配置條目信息，而是在接下來過程當中的Running-Config文件。加載路由器的所有配置，并將這個文件copy到Ram當中，然后啟動進入用戶配置模式下進行相關的路由配置。如果在NVRAM當中沒有找到開始配置文件(startup-config),將進入到一個向導式的配置模式進行路由器的配置。我們可以選擇N，將進入CLI的配置界面進行配置。
