CCNA網絡技術實驗手冊:交換機遠程telnet管理

【實驗環境】

Cisco Packet Tracer 5.3.2

【實驗目的】

練習配置交換機的遠程telnet管理

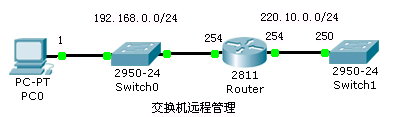

【實驗拓撲】

【實驗步驟】

1、按拓撲圖連接設備，路由器只配置接口IP，無需路由

PC0:192.168.0.1/24

Router f0/0:192.168.0.254/24

Router f0/1:220.10.0.254/24

2、打開交換機CLI

配置管理VLAN地址，記得no shutdown
Switch(config)#int vlan 1
Switch(config-if)#ip add 220.10.0.250 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit

一定記得配置默認網關，否則交換機無法找到回去的路徑
Switch(config)#ip default-gateway 220.10.0.254

配置交換機telnet連接
Switch(config)#lin vty 0 4
Switch(config-line)#password slyar.com
Switch(config-line)#login
Switch(config-line)#end

3、在PC0上測試遠程telnet

PC>telnet 220.10.0.250
Trying 220.10.0.250 ...Open
User Access Verification
Password:
Switch>
