CCNA網絡技術實驗手冊:單臂路由實現VLAN間通信

【實驗環境】

Cisco Packet Tracer 5.3.2

【實驗目的】

使用單臂路由技術實現VLAN間通信。

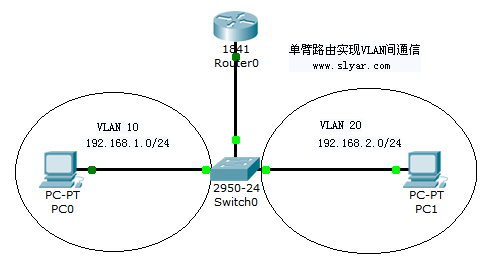

【實驗拓撲】

【實驗步驟】

1、PC0：

IP：192.168.1.1/24

默認網關：192.168.1.254

2、PC1：

IP：192.168.2.1/24

默認網關：192.168.2.254

3、交換機：

接口F0/1:mode access,VLAN 10

接口F0/1:mode access,VLAN 20

接口F0/24:mode trunk

Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit

Switch(config)#int f0/1
Switch(config-if)#swi mod acc
Switch(config-if)#swi acc vlan 10

Switch(config-if)#int f0/2
Switch(config-if)#swi mod acc
Switch(config-if)#swi acc vlan 20

//與路由器相連的接口必須配制成trunk模式
Switch(config-if)#int f0/24
Switch(config-if)#swi mod trunk
Switch(config-if)#exit

4、路由器：

接口F0/0.1：192.168.1.254/24,dot1q,VLAN 10

接口F0/0.2：192.168.2.254/24,dot1q,VLAN 20

//物理接口需要no shutdown且不能配置IP地址
Router(config)#int f0/0
Router(config-if)#no sh

//邏輯子接口上配置IP地址并封裝dot1q協議，指定所屬VLAN
Router(config-if)#int f0/0.1
Router(config-subif)#encapsulation dot1q 10
Router(config-subif)#ip add 192.168.1.254 255.255.255.0

Router(config-subif)#int f0/0.2
Router(config-subif)#encapsulation dot1q 20
Router(config-subif)#ip add 192.168.2.254 255.255.255.0

Router(config-subif)#end

5、驗證

PC>ipconfig

IP Address......................: 192.168.1.1
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.254

PC>ping 192.168.2.1

Pinging 192.168.2.1 with 32 bytes of data:

Reply from 192.168.2.1: bytes=32 time=125ms TTL=127
Reply from 192.168.2.1: bytes=32 time=109ms TTL=127
Reply from 192.168.2.1: bytes=32 time=109ms TTL=127
Reply from 192.168.2.1: bytes=32 time=109ms TTL=127

Ping statistics for 192.168.2.1:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 109ms, Maximum = 125ms, Average = 113ms

PC>
