Property Anim詳解

來源：程序員人生發布時間：2014-12-13 08:44:41 閱讀次數：7844次

前言：

上1篇文章傳統View動畫與Property動畫基礎及比較簡單對Android動畫系統的簡單基礎做了1些比較，本篇文章將對PropertyAnimation進行全面深入的探討，本篇文章可以分為兩大塊，從第6部份可以作為分界點。前5部份側重講授了PropertyAnim的動畫值的計算進程，ValueAnimator與ObjectAnimator和TimeInterpolation與TypeEvaluator之間的介紹和比較，這幾點是比較重要的，從第6部份開始是通過源碼的角度分析了全部動畫計算和內部的處理細節，和引出了對JakeWharton大神的NineOldAndroids 開源庫的分析，如果你覺得太多，可以分開來看，有理解不準確的地方，歡迎大家指正。

Property Animation

官方說了Property Animation是1個很強勁的動畫框架，幾近可以為所有的事物加上動畫效果。你可以定義1個動畫去改變?nèi)魏螌ο蟮膶傩?，不管該對象是不是在屏幕上，都可以進行繪制。1個屬性動畫在某1個時間段，改變的是1個對象的1個屬性值（1個對象的1個字段）。

屬性動畫系統為動畫供了以下屬性：

Duration：動畫的延續時間
TimeInterpolation：用于定義動畫變化率的接口，所有插值器都必須實現此接口，如線性，非線性插值器。
TypeEvaluator：用于定義屬性值計算方式的接口，有int,float,color類型，根據屬性的起始、結束值和插值1起計算出當前時間的屬性值
Animation sets：動畫集合，便可以同時對1個對象利用多個動畫，這些動畫可以同時播放也能夠?qū)Σ煌瑒赢嬙O(shè)置不同的延遲
Frame refreash delay：多少時間刷新1次，即每隔多少時間計算1次屬性值，默許為10ms，終究刷新時間還受系統進程調度與硬件的影響
Repeat Country and behavoir：重復次數與方式，如播放3次、5次、無窮循環，可讓此動畫1直重復，或播放完時向反向播放

1、Property Animation的工作方式

1.1 示例

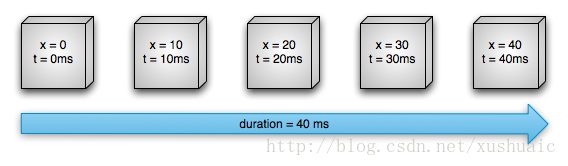

示例1:線性動畫

簡單理解為勻速，下面描寫了1個物體的X屬性的運動。該對象的X坐標在40ms內從0移動到40 pixel，每10ms刷新1次，移動4次，每次移動40/4=10pixel。

示例2：非線性動畫

簡單的理解為非勻速，一樣的40pixel，一樣的時間，但是速率不同，開始和結束的速度要比中間部份慢，即先加速后減速

1.2、屬性動畫的幾個重要組成部份

TimeInterpolator 實現插值器的接口，用于計算插值。

TypeAnimator 計算屬性值的接口。

ValueAnimator 已實現了TimeInterpolator和TypeAnimator接口，跟蹤了動畫時間的相干屬性，比如1個動畫已完成了多長時間，當前履行動畫的開始、結束或?qū)傩灾怠?

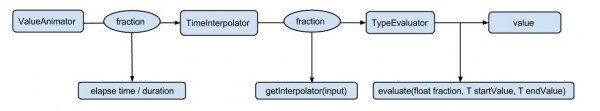

1.3、動畫的計算進程

進程1：計算已完成動畫分?jǐn)?shù) elapsed fraction

為了履行1個動畫，你需要創建1個ValueAnimator，并且指定目標對象屬性的開始、結束值和延續時間。在調用start后，全部動畫進程中， ValueAnimator會根據已完成的動畫時間計算得到1個0到1之間的分?jǐn)?shù)，代表該動畫的已完成動畫百分比。0表示0%，1表示100%，比如，示例1中，總時間 t = 40 ms，t = 10 ms 的時候是 0.25。

進程2：計算插值（動畫變化率）interpolated fraction

當ValueAnimator計算完已完成動畫分?jǐn)?shù)后，它會調用當前設置的TimeInterpolator，去計算得到1個interpolated（插值）分?jǐn)?shù)，在計算進程中，已完成動畫百分比會被加入到新的插值計算中。如示例2中，由于動畫的運動是緩慢加速的，它的插值分?jǐn)?shù)大約是 0.15，小于在 t = 10ms 時的已完成動畫分?jǐn)?shù)0.25。而在示例1中，這個插值分?jǐn)?shù)1直和已完成動畫分?jǐn)?shù)是相同的。

關于插值器的詳細介紹，可以看2.3節。

進程3：計算屬性值

當插值分?jǐn)?shù)計算完成后，ValueAnimator 會根據插值分?jǐn)?shù)調用適合的 TypeEvaluator去計算運動中的屬性值。

以上分析引入了兩個概念：已完成動畫分?jǐn)?shù)（elapsed fraction）、插值分?jǐn)?shù)( interpolated fraction )。

在上面的示例2中，TimeInterpolator 使用的是 AccelerateDecelerateInterpolator ，而它的TypeEvaluator使用的是 IntEvaluator。

明白具體的進程后，我們來分析1下它的計算進程，取 t = 10ms:

進程1：計算已完成動畫時間分?jǐn)?shù)：t=10ms/40ms=0.25.

進程2：由于上述例子中用了AccelerateDecelerateInterpolator，其計算公式以下（input即為時間因子），經計算得到的插值大約為0.15：

public float getInterpolation(float input) { return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f; }

這里簡單說下，Interpolator接口的直接繼承自TimeInterpolator，內部沒有任何方法，而TimeInterpolator只有1個getInterpolation方法，所以所有的Interpolator只需實現getInterpolation方法便可。下面是AccelerateDecelerateInterpolator的源碼：

public class AccelerateDecelerateInterpolator implements Interpolator { public AccelerateDecelerateInterpolator() { } @SuppressWarnings({"UnusedDeclaration"}) public AccelerateDecelerateInterpolator(Context context, AttributeSet attrs) { } public float getInterpolation(float input) { return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f; } }

進程3：由于它的TypeEvaluator類型為FloatEvaluator，計算公式以下，由于startValue = 0，所以經計算得到屬性值：0.15*（40-0）= 6 pixel：

public Float evaluate(float fraction, Number startValue, Number endValue) { float startFloat = startValue.floatValue(); return startFloat + fraction * (endValue.floatValue() - startFloat); }

參數分別為上1步的插值分?jǐn)?shù)、起始值、結束值。

相信大家看到這里，全部動畫的計算進程應當是非常清楚了。

第6部份的源碼分析詳細的介紹了這3個進程的內部實現。

2、相干對象的API介紹

由于View Animation 系統已在android.view.animation中定義了很多的插值器，你可以直接利用到你的屬性動畫中。 Animator雖然提供了創建動畫的基本框架，但你不應當直接使用這個類，由于它只提供了很少的功能，需要去擴大才能完全支持動畫。下面介紹的是1些屬性動畫系統中的主要類。

2.1 Animators

1.ValueAnimator

屬性動畫中的主要的時序引擎，如動畫時間，開始、結束屬性值，相應時間屬性值計算方法等。包括了所有計算動畫值的核心函數。也包括了每個動畫時間上的細節，信息，1個動畫是不是重復，是不是監聽更新事件等，并且還可以設置自定義的計算類型。

全部Property Animation動畫有兩個步聚：

1.計算屬性值
2.為目標對象的屬性設置屬性值，即利用和刷新動畫。

ValueAnimiator只完成了第1步工作，如果要完成第2步，你必須監聽由ValueAnimator計算得到的屬性值，并修改目標對象。需要實現ValueAnimator .onUpdateListener 接口，自己去處理對象的動畫邏輯，比如：

ValueAnimator animation = ValueAnimator.ofFloat(0f, 1f); animation.setDuration(1000); animation.addUpdateListener(new AnimatorUpdateListener() { @Override public void onAnimationUpdate(ValueAnimator animation) { Log.i("update", ((Float) animation.getAnimatedValue()).toString()); } }); animation.setInterpolator(new CycleInterpolator(3)); animation.start();

2.ObjectAnimator

繼承自ValueAnimator，允許你指定要進行動畫的對象和該對象的1個屬性。該類會根據計算得到的新值自動更新屬性。也就是說上Property Animation的兩個步驟都實現了。大多數的情況，你使用ObjectAnimator就足夠了，由于它使得目標對象動畫值的處理進程變得簡單，不用再向ValueAnimator那樣自己寫動畫更新的邏輯。但ObjectAnimator有1定的限制，比如它需要目標對象的屬性提供指定的處理方法，這個時候你需要根據自己的需求在ObjectAnimator和ValueAnimator中做個選擇了，看哪一種實現更簡便。在下面的第3部份有重點介紹。

3.AnimationSet

動畫集合，提供了1個把多個動畫組合成1個組合的機制，并可設置組中動畫的時序關系，猶如時播放、順序播放或延遲播放。Elevator會告知屬性動畫系統如何計算1個屬性的值，它們會從Animator類中獲得時序數據，比如開始和結束值，并根據這些數據計算動畫的屬性值。

4.TimeAnimator

它其實不能直接實現動畫效果，它是1個對監聽者的簡單回調機制，在TimeListener接口的onTimeUpdate回調方法中返回動畫延續的時間與上次調用的間隔時間，沒有duration、interpolation和設置值的方法等。主要是在動畫的每幀的時候Notify其監聽者做相應的處理。

更詳細的分析和在實際使用中如何選擇，請參考第3部份。

2.2 Evaluators

Evaluators 告知屬性動畫系統如何去計算1個屬性值。它們通過Animator提供的動畫的起始和結束值去計算1個動畫的屬性值。

屬性系統提供了以下幾種Evaluators：

1.IntEvaluator

2.FloatEvaluator

3.ArgbEvaluator

這3個由系統提供，分別用于計算int，float，color型（106進制）屬性的計算器

4.TypeEvaluator

1個用于用戶自定義計算器的接口，如果你的對象屬性值類型，不是int，float，或color類型，你必須實現這個接口，去定義自己的數據類型。

更詳細的介紹，請參考第5部份：使用TypeEvaluator

2.3 Interpolators

插值器：時間的函數，定義了動畫的變化律。

插值器只需實現1個方法：getInterpolation(float input),其作用就是把0到1的elapsed fraction變化映照到另外一個interpolated fraction。傳入?yún)?shù)是正常履行動畫的時間點，返回值是用戶真正想要它履行的時間點。傳入?yún)?shù)是{0,1}，返回值1般也是{0,1}。{0,1}表示整段動畫的進程。中間的0.2、0.3等小數表示在全部動畫（本來是勻速的）中的位置，其實就是1個比值。如果返回值是負數，會沿著相反的方向履行。如果返回的是大于1，會超越正方向履行。也就是說，動畫可能在你指定的值上下波動，大多數情況下是在指定值的范圍內。

getInterpolation(float input)改變了默許動畫的時間點elapsed fraction，根據時間點interpolated fraction得到的是與默許時間點不同的屬性值，插值器的原理就是通過改變實際履行動畫的時間點，提早或延遲默許動畫的時間點來到達加速/減速的效果。動畫插值器目前都只是對動畫履行進程的時間進行修飾，并沒有對軌跡進行修飾。

簡單點解釋這個方法，就是當要履行input的時間時，通過Interpolator計算返回另外1個時間點，讓系統履行另外1個時間的動畫效果。

經過動畫計算進程的第1步，會獲得1個已完成時間百分比elapsed fraction，也就是getInterpolation方法的參數input。插值器，就是時間的函數，插值就是函數值。Android動畫提供的AccelerateDecelerateInterolator的源碼為：

AccelerateDecelerateInterpolator public float getInterpolation(float input) { return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f; }

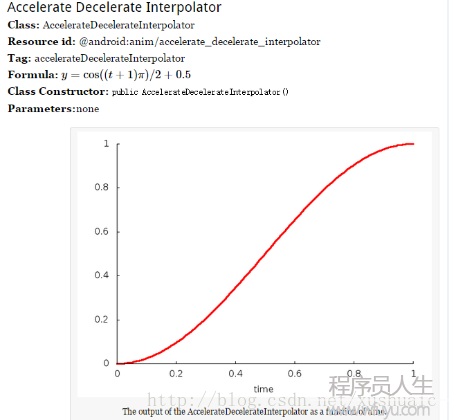

在下面的圖中，也能夠看到AccelerateDecelerate的Formula（公式）和其getInterpolation(input)方法相對應的函數值。

截圖來自：http://cogitolearning.co.uk/?p=1078，該文章也有關于Android Property Anim的介紹，有興趣的可以看1下。

下面我們再通過AccelerateDecelerate的函數圖來進1步分析。

該曲線圖，表現了動畫計算的兩個進程：X軸是時間因子（正好最大值為1，那末每一個X軸上的值就能夠看作是百分比）,也就是動畫計算進程的第1步所得到的值，Y軸就是相應時間的插值，就是動畫計算進程的第2步。還有1步，這里沒有體現出來，就是通過TypeEvaluator計算終究的屬性值。

下面介紹幾種插值器：

AccelerateDecelerateInterolator　先加速后減速，開始結束時慢，中間加速

AccelerateInterpolator　　　　　加速，開始時慢中間加速

DecelerateInterpolator　　　　　減速，開始時快然后減速

AnticipateInterpolator　　　　　　反向，先向相反方向改變1段再加速播放

AnticipateOvershootInterpolator　反向加超出，先向相反方向改變，再加速播放，會超越目的值然后緩慢移動至目的值

BounceInterpolator　　　　　　　跳躍，快到目的值時值會跳躍，如目的值100，后面的值可能順次為85，77，70，80，90，100

CycleIinterpolator　　　　　　　　循環，動畫循環1定次數，值的改變成1正弦函數：Math.sin(2 * mCycles * Math.PI * input)

LinearInterpolator　　　　　　　　線性，線性均勻改變

OvershottInterpolator　　　　　　超出，最后超越目的值然后緩慢改變到目的值

TimeInterpolator　　　　　　　　　 1個接口，允許你自定義interpolator，以上幾個都是實現了這個接口

如果這些插值器不能滿足你的需求，那末你可以通過實現TimeInterpolator接口去創建自己的插值器。下面是 LinearInterpolator計算插值的方法，LinearInterpolator（線性插值器）對已完成動畫百分比沒有影響。

LinearInterpolator

public float getInterpolation(float input) { return input; }

3、利用動畫

3.1、使用ValueAnimator添加動畫

ValueAnimator類可以為1些動畫指定1系列的int,float,color值。通過調用工廠方法ofInt(),ofFloat().ofObject()來獲得1個ValueAnimator.

ValueAnimator animation = ValueAnimator.ofFloat(0f, 1f); animation.setDuration(1000); animation.start();

上面這段是無效的代碼，由于這里根本就沒有動畫目標的影子，也沒有在ValueAnimator的監聽中獲得計算得到的屬性值去更新目標對象，所以不會有動畫效果。

你需要為動畫指定1個自定義的類型：

ValueAnimator animation = ValueAnimator.ofObject(new MyTypeEvaluator(), startPropertyValue, endPropertyValue); animation.setDuration(1000); animation.start();

ValueAnimator通過MyTypeEvalutor提供的邏輯去計算1個時長為1000ms的動畫在開始和結束之間的屬性值，從start方法開始算起。第1塊代碼，對對象沒有起到真實的效果，你通常希望通過計算得到的屬性值去修改動畫對象，但這里的ValueAnimator沒有直接操作1個對象或?qū)傩?。你需要在ValueAnimator中實現1個AnimatorUpdateListener監聽去手動更新目標對象的屬性值和處理動畫生命周期中的其它重要事件，如frame的更新。當你實現了監聽以后，你可以通過getAnimateValue()方法獲得某1幀的動畫值，然后做更新操作。更多關于Listeners的介紹，你可以參考第4部份：Animation Listeners

3.2、使用ObjectAnimator添加動畫

更加簡便，動畫屬性會自動更新，不用再像ValueAnimator那樣自己去實現更新的動畫邏輯，但需要遵守1定的規則。

ObjectAnimator是ValueAnimator的子類，并且同時具有時序引擎和屬性值計算和自動更新屬性值的功能，使得為對象添加動畫變得更加簡單。因此你不再需要去實現ValueAnimator.AnimatorUpdateListener去更新動畫的屬性了。
實例化1個ObjectAnimator與實例化1個ValueAnimator是類似的，但是你應當指定對象和對象的某1屬性的名字（String 類型），和動畫的起始和結束值。

ObjectAnimator anim = ObjectAnimator.ofFloat(foo, "alpha", 0f, 1f); anim.setDuration(1000); anim.start();

ObjectAnimator的自動更新功能，依賴于屬性身上的setter和getter方法，所以為了讓ObjectAnimator能夠正確的更新屬性值，你必須遵從以下規范:

1. 該對象的屬性必須有g(shù)et和set方法（方法的格式必須是駝峰式），方法格式為set()，由于ObjectAnimator會自動更新屬性，它必須能夠訪問到屬性的setter方法，比如屬性名為foo,你就需要1個setFoo()方法，如果setter方法不存在，你有3種選擇：
a.添加setter方法
b.使用包裝類。通過該包裝類通過1個有效的setter方法獲得或改變屬性值的方法，然后利用于原始對象。

c.使用ValueAnimator代替。

（這3點的意思總結起來就是1定要有1個setter方法，讓ObjectAnimator能夠訪問到）

2. 如果你為ObjectAnimator的工廠方法的可變參數只傳遞了1個值，那末會被作為動畫的結束值。因此，你的目標對象屬性上必須要有1個getter方法，用于獲得動畫的起始值。這個獲得方法必須使用get()的格式。例如，屬性是foo，就必須有1個getFoo方法。

3. 注意，屬性的getter方法和setter方法必須必須是相對應的，比如你構造了1個以下的ObjectAnimator，那末getter和setter方法就應當為：

targetObject.setPropName(float) 和targetObject.getPropName(float) :

ObjectAnimator.ofFloat(targetObject, "propName", 1f)

4. 根據動畫的目標屬性或?qū)ο蟛煌?，你可能需要調用某個View的invalidate方法，根據新的動畫值去強迫屏幕重繪該View?？梢栽趏nAnimateonUpdate()回調方法中去做。比如，對1個Drawable的色彩屬性進行動畫，只有當對象重繪本身的時候，才會致使該屬性的更新，（不像平移或縮放那樣是實時的）。1個VIew的所有setter屬性方法，比如setAlpha()和setTranslationX()都可以適當?shù)母耉iew。因此你不需要在重繪的時候為這些方法傳遞新的值。更多關于 Listener的信息，可以參考第4部份Animation Listeners。

簡單總結下：

當你不希望向外暴露Setter方法的時候，或希望獲得到動畫值統1做處理的話，亦或只需要1個簡單的時序機制的話，那末你可以選擇使用ValueAnimator，它更簡單。

如果你就是希望更新動畫，更簡便的，可使用ObjectAnimator，但你必須有setter和getter方法，并且它們必須都是標準的駝峰式（確保內部能夠調用），必須有結束值。

根據需要，不需實時更新的動畫，需要你自己去強迫更新。

3.3、AnimatorSet編排多個動畫

很多時候，你需要在1個動畫的開始或結束點去播放另外一個動畫，Android系統允許你綁定多個動畫到1個AnimatorSet中，因此你可以指定這些動畫是不是同時啟動或有序或延遲進行。你也能夠相互內嵌AnimatorSet。下面的代碼來自Google Sample彈力球Sample，按順序播放了以下動畫：

1、播放 bounceAnim.

2、同時播放 squashAnim1, squashAnim2, stretchAnim1, and stretchAnim2

3、播放 bounceBackAnim.
4、播放 fadeAnim.

AnimatorSet bouncer = new AnimatorSet(); bouncer.play(bounceAnim).before(squashAnim1); bouncer.play(squashAnim1).with(squashAnim2); bouncer.play(squashAnim1).with(stretchAnim1); bouncer.play(squashAnim1).with(stretchAnim2); bouncer.play(bounceBackAnim).after(stretchAnim2); ValueAnimator fadeAnim = ObjectAnimator.ofFloat(newBall, "alpha", 1f, 0f); fadeAnim.setDuration(250); AnimatorSet animatorSet = new AnimatorSet(); animatorSet.play(bouncer).before(fadeAnim); animatorSet.start();

更多細節，你可以參考APIDemo，APIDemo在大家的SDK中都有，直接導入便可。

4、Animation Listeners

你可以通過以下監聽器監聽動畫進程中的重要事件：

Animator.AnimatorListener

onAnimationStart() - 動畫啟動時的回調

onAnimationEnd() -動畫結束時的回調

onAnimationRepeat() - 動畫重復本身時候回調

onAnimationCancel() - 動畫被取消的時候回調，1個動畫取消的時候也會調用onAnimationEnd方法，而不斟酌動畫是如何結束的。

ValueAnimator.AnimatorUpdateListener

onAnimationUpdate() ：動畫的每幀都會調用該方法，監聽該事件去使用ValueAnimator計算得到的值。通過getAnimatedValue方法可以獲得當前的動畫值。如果你使用的是ValueAnimator，實現該監聽就是有必要的了。

根據動畫的屬性的實際情況，你可能需要根據新的動畫值去調用某個View身上的invalidate方法去強迫刷新某1個區域。這1點和ObjectAnimator中的第4點相同。

如果你不想實現Animator.AnimatorListener接口的所有的方法，你可以繼承AnimatorListenerAdapter類，而不用去實現Animator.AnimatorListener接口。

AnimatorListenerAdapter類提供了1些空的實現，你可以選擇性的覆蓋。比如API中彈力球sample，創建了1個AnimatorListenerAdapter，而只實現了onAnimationEnd方法。

ValueAnimator fadeAnim = ObjectAnimator.ofFloat(newBall, "alpha", 1f, 0f); fadeAnim.setDuration(250); fadeAnim.addListener(new AnimatorListenerAdapter() { public void onAnimationEnd(Animator animation) { balls.remove(((ObjectAnimator)animation).getTarget()); }

5、使用TypeEvaluator

如果你想添加1種動畫系統中沒有的計算類型，就需要自己通過實現TypeEvaluator接口去創建自己的evaluator。Android系統可以辨認的類型是：int,float或color。對應的java類分別為 IntEvaluator、 FloatEvaluator、 ArgbEvaluator 。

TypeEvaluator接口只有1個方法，就是evaluate()方法，它允許你使用的animator返回1個當前動畫點的屬性值，F(xiàn)loatEvaluator示例：

public class FloatEvaluator implements TypeEvaluator { public Object evaluate(float fraction, Object startValue, Object endValue) { float startFloat = ((Number) startValue).floatValue(); return startFloat + fraction * (((Number) endValue).floatValue() - startFloat); } }

我們再來看1下IntEvaluators的源碼：

/** * This evaluator can be used to perform type interpolation betweenintvalues. */ public class IntEvaluator implements TypeEvaluator{ public Integer evaluate(float fraction, Integer startValue, Integer endValue) { int startInt = startValue; return (int)(startInt + fraction * (endValue - startInt)); } }

ArgbEvaluator的部份源碼，由于是106進制色彩值，前部份做了1些位運算的操作，這里貼出的是最后返回值的代碼：

return (int)((startA + (int)(fraction * (endA - startA))) << 24) | (int)((startR + (int)(fraction * (endR - startR))) << 16) | (int)((startG + (int)(fraction * (endG - startG))) << 8) | (int)((startB + (int)(fraction * (endB - startB))));

大家可以看到，3種計算器都是線性的，且情勢都為： result = x0 + t * (v1 - v0)。

如果你的數據類型不是float，int,或color類型，那末你就需要自己實現TypeEvaluator，并實現evaluate方法，根據自己的數據結構計算屬性值。

代碼家的開源動畫庫AnimationEasingFunctions就是根據1個函數庫http://easings.net/zh-cn做出來的，每一個不同的動畫效果就是復寫了evaluate方法，依照不同的函數計算屬性值，從而到達了相應的動畫效果。大家可以自己去看AnimationEasingFunctions的源碼，在理解了1.3動畫的計算進程后，再去看，就非常清晰了，關鍵地方就是這個evaluate方法根據不同的函數做了處理。

TimeInterpolator和TypeEvaluator的區分

不知道大家弄明白TypeEvaluator和TimeInterpolator沒有，反正當時我剛看的時候，有些迷糊，不知道該如何具體的使用。

當時分析了代碼家的AnimationEasingFunctions開源項目，發現它都是在TypeEvaluator中定義函數，而不是在TimeInterpolator中。

我當時很困惑，我的想法是在TimeInterpolator 中定義插值函數，而在Evaluators的evaluate方法只是簡單的處理。比如系統提供的Evaluators那樣，簡單的進行線性運算便可，我當時對Evaluators的理解是：它只是為了擴大1種數據類型，比如系統提供的IntEvaluator、FloatEvaluator，它們內部計算只是簡單的線性計算，只是類型不同而已。后來實在不太明白，就向代碼家請教了下，代碼家的答復：

Interpolator 和 evaluator 都是可以自定義函數的。前者：只能修改fraction （多數場景可以滿足，將本來線性的運動修改成非線性的）后者：能拿到所有數據，然后去返回終究的值（終極利器，傳入他的有3個參數 (float fraction, T startValue, T endValue)） getInterpolation(float input) evaluate(float fraction, Number startValue, Number endValue)

從上述回復我們可以看到，evaluate方法接收3個參數，第1個參數fraction我們可以實現TimeInterpolator接口復寫 getInterpolation(float input)來控制，但是startValue和endValue我們是拿不到的，這才是關鍵。如果有些動畫值的計算需要startValue和endValue，那末你就只能在evaluate中去定義你的計算函數了。在代碼家的AnimationEasingFunctions 動畫庫有些屬性值計算就是用到了這兩個值，所以他統1在evaluate中定義函數。（這應當就是缺少實踐吧，只有自己用的時候，才會發現問題。不能不佩服代碼家的經驗，開源了好幾個很棒的庫，要是還不了解的朋友，請立刻關注吧，對你的學習1定會有幫助：https://github.com/daimajia）

以上的分析是基于系統支持的float類型值來分析的，在該條件下，由于我們的計算函數需要startValue或endValue來計算屬性值，所以只能將函數定義在evaluate方法中。我的分析實際上是從數據類型的角度斟酌的，另外我們知道Property Anim系統的1大擴大就是可以對任何對象進行添加動畫，那末如果你的數據類型不是float、int、color類型，那末你肯定是在TypeEvaluator中定義了，在Interpolator中定義明顯不適合。

所以綜上所述，TypeEvaluator所做的是根據數據結構計算終究的屬性值，允許你定義自己的數據結構，這才是官方對它的真正定義，如果你的計算函數需要startValue和endValue的時候，你也只能在evaluate中定義計算函數，而Interpolator更偏向于你定義1種運動的變化率，比如勻速、加速、減速等，官方對Interpolator的定義也確切是這樣的：

A time interpolator defines the rate of change of an animation. This allows animations to have non-linear motion, such as acceleration and deceleration.

弄清TimeInterpolator和TypeEvaluator非常重要，如果你希望要自定義自己的動畫，那末這兩個函數肯定是關鍵部份，1個是定義動畫變化率，1個是定義數據結構和屬性值計算方式，二者共同決定了1個動畫的運動。

TypeEvalutor的evaluate方法接收的fraction究竟來自于哪里？

我覺得這個fraction非常重要，由于它連接了動畫值計算的第2步和第3步，所以弄清楚它究竟是甚么，對后續第3步屬性值的計算非常重要。這里也在同1封郵件中向代碼家請教過，代碼家的答復是從第1個參數就是從 getInterpolator得到的。但是自己1直覺得哪里不對，后來經過Debug得出來了1些結果，也就是第6部份的來由，如果當初沒有深入探索下去，就沒有第6部份源碼分析這1塊，而終究收獲很多，并且弄清了NineOldAndroids的實現原理。

首先說明下，在測試的時候，使用的是ObjectAnimator.ofFloat( )工廠方法，值類型為Float，所之內部邏輯使用了FloatKeyframeSet類（關于FloatKeyframeSet后面有詳細的介紹，這里只需知道在該類里肯定了傳入Evaluator的fraction）的getFloatValue方法，動畫的每幀都會履行這個方法，這里也是動畫計算進程的第3步產生的地方，先計算得到1個中間值，然后傳遞到evaluator中的evaluate方法中去計算得到終究的屬性值。該方法中，對不同參數個數的情況進行了不同的處理，具體看源碼：

FloatKeyframeSet.java

/* * 獲得動畫值，通過給定的elapsed fraction 和evaluators去計算中間值。該函數將傳遞的fraction映照到恰當?shù)膋eyframe和fraction * 終究計算返回interpolated value. * 注意：傳入的fraction可能落在[0⑴]范圍以外，這樣的情況，我們只使用2個KeyFrameSet。只有2幀的時候，做了特別優化。 * 每幀還可以具有自己的Interpolator */ public float getFloatValue(float fraction) { if (mNumKeyframes == 2) {//對只有兩幀的情況，單獨處理，做了優化 if (firstTime) { firstTime = false; firstValue = ((FloatKeyframe) mKeyframes.get(0)).getFloatValue(); lastValue = ((FloatKeyframe) mKeyframes.get(1)).getFloatValue(); deltaValue = lastValue - firstValue; } if (mInterpolator != null) { fraction = mInterpolator.getInterpolation(fraction); } if (mEvaluator == null) { return firstValue + fraction * deltaValue; } else { return ((Number)mEvaluator.evaluate(fraction, firstValue, lastValue)).floatValue(); } } if (fraction <= 0f) {//fraction<=0，為了更接近獲得第1幀和第2幀做處理 final FloatKeyframe prevKeyframe = (FloatKeyframe) mKeyframes.get(0);//這里的fraction就是0 final FloatKeyframe nextKeyframe = (FloatKeyframe) mKeyframes.get(1); float prevValue = prevKeyframe.getFloatValue(); float nextValue = nextKeyframe.getFloatValue(); float prevFraction = prevKeyframe.getFraction(); float nextFraction = nextKeyframe.getFraction(); final TimeInterpolator interpolator = nextKeyframe.getInterpolator(); if (interpolator != null) { fraction = interpolator.getInterpolation(fraction); } float intervalFraction = (fraction - prevFraction) / (nextFraction - prevFraction); return mEvaluator == null ? prevValue + intervalFraction * (nextValue - prevValue) : ((Number)mEvaluator.evaluate(intervalFraction, prevValue, nextValue)). floatValue(); } else if (fraction >= 1f) {//由于fraction>=1，為了更接近fraction，獲得最后的兩幀做處理 final FloatKeyframe prevKeyframe = (FloatKeyframe) mKeyframes.get(mNumKeyframes - 2); final FloatKeyframe nextKeyframe = (FloatKeyframe) mKeyframes.get(mNumKeyframes - 1); float prevValue = prevKeyframe.getFloatValue(); float nextValue = nextKeyframe.getFloatValue(); float prevFraction = prevKeyframe.getFraction(); float nextFraction = nextKeyframe.getFraction(); final TimeInterpolator interpolator = nextKeyframe.getInterpolator(); if (interpolator != null) { fraction = interpolator.getInterpolation(fraction); } float intervalFraction = (fraction - prevFraction) / (nextFraction - prevFraction); return mEvaluator == null ? prevValue + intervalFraction * (nextValue - prevValue) : ((Number)mEvaluator.evaluate(intervalFraction, prevValue, nextValue)). floatValue(); } FloatKeyframe prevKeyframe = (FloatKeyframe) mKeyframes.get(0);// for (int i = 1; i < mNumKeyframes; ++i) {//循環遍歷， FloatKeyframe nextKeyframe = (FloatKeyframe) mKeyframes.get(i); if (fraction < nextKeyframe.getFraction()) {//如果后1幀elapsed fraction 大于前1個 elapsed fraction，才有效 final TimeInterpolator interpolator = nextKeyframe.getInterpolator();//獲得當前幀的Interpolator if (interpolator != null) {//當前幀有自己的Interpolator,則重新計算fraction fraction = interpolator.getInterpolation(fraction); } float intervalFraction = (fraction - prevKeyframe.getFraction()) //prevKeyframe.getFraction() = 0 (nextKeyframe.getFraction() - prevKeyframe.getFraction()); float prevValue = prevKeyframe.getFloatValue();//計算前1幀的值 float nextValue = nextKeyframe.getFloatValue();//計算后1幀的值 return mEvaluator == null ? prevValue + intervalFraction * (nextValue - prevValue) ://未定義Evaluator，則簡單的返回，屬性值計算結束 ((Number)mEvaluator.evaluate(intervalFraction, prevValue, nextValue)).//依照自定義的Evaluator來計算屬性值 floatValue(); } prevKeyframe = nextKeyframe; } // shouldn't get here return ((Number)mKeyframes.get(mNumKeyframes - 1).getValue()).floatValue(); }

可以看到這里1共處理了4種情況：

mKeyframeNums == 2

fraction <= 0

fraction >= 1

fraction在(0,1)之間且mKeyframeNums != 2

我們先看看keyframe.getFraction()獲得到的是甚么值：

PropertyViewHolder

public void setFloatValues(float... values) { mValueType = float.class; mKeyframeSet = KeyframeSet.ofFloat(values); }

KeyframeSet.ofFloat(values)

public static KeyframeSet ofFloat(float... values) { int numKeyframes = values.length; FloatKeyframe keyframes[] = new FloatKeyframe[Math.max(numKeyframes,2)]; if (numKeyframes == 1) { keyframes[0] = (FloatKeyframe) Keyframe.ofFloat(0f); keyframes[1] = (FloatKeyframe) Keyframe.ofFloat(1f, values[0]); } else { keyframes[0] = (FloatKeyframe) Keyframe.ofFloat(0f, values[0]); for (int i = 1; i < numKeyframes; ++i) { keyframes[i] = (FloatKeyframe) Keyframe.ofFloat((float) i / (numKeyframes - 1), values[i]);//這里是關鍵 } } return new FloatKeyframeSet(keyframes); }

這里有個從角標1開始的for循環，循環調用Keyframe.ofFloat(fraction,value)工廠方法，創建Keyframe。第1個keyframe的fraction為0，這是默許的。

而其它關鍵幀fraction的計算方式我們可以看到：i / (numKeyframes⑴), numKeyframes為用戶傳入到ObjectAnimator.ofFloat(Object target ,String PropertyName,float ...values) 方法的可變參數values個數。注意我們這里的value參數是動畫運動的關鍵幀，和之前所說的動畫運動的每幀是不同的。運動進程中的每幀是關鍵幀之間的那1部份，這部份是實時的，而關鍵幀就是1個個用戶指定的屬性值，希望在某個時間點（上述已計算完成），到達的屬性值。

mKeyframeNums = 2

返回的就是直接從參數中獲得到的fraction，而這個fraction就是從通過ValueAnimator的Interpolator獲得到的。所以在這類情況下，正如代碼家的回復1樣。

下面我們看1下源碼中對getInterpolation()方法的注釋：Value可以大于1或小于0。

@return The interpolation value. This value can be more than 1.0 for * interpolators which overshoot their targets, or less than 0 for * interpolators that undershoot their targets. */ float getInterpolation(float input);

在mKeyframeNums = 2 的時候，getInterpolation(input)的值會直接傳入到evaluate中，而getInterpolation(input)的值可以是[0,1]以外的值。因此evaluate接收到的fraction便可能大于1，或小于0,。大于1，說明波動比較大，獲得到的屬性值將大于目標值。

其實當初分析的時候，有1個誤區，就是我所認為的evaluate中的fraction必須是[0,1]范圍內的1個值，這樣才合適作為1個比例值，所以對getInterpolation(input)方法返回的值，在mKeyframeNums = 2 的時候，直接傳遞給Evaluator的evaluate方法，1直很困惑，最后才明白，getInterpolation(input)的值，其實不受束縛的，完全可以由你自定義的插值函數來控制，終究計算得到的屬性值，也不1定就比用戶傳入到ofFloat()中的Value小。事實確切是這樣，動畫的運動軌跡，是可以在你的指定的屬性值上下波動的。

我們再看其它3種情況的處理：

float intervalFraction = (fraction - prevKeyframe.getFraction()) / (nextKeyframe.getFraction() - prevKeyframe.getFraction()); return mEvaluator == null ? prevValue + intervalFraction * (nextValue - prevValue) ://未定義Evaluators，則簡單的返回，屬性值計算結束 ((Number)mEvaluator.evaluate(intervalFraction, prevValue, nextValue)).//依照自定義的Evaluators來處理屬性值 floatValue();

fraction <= 0 和 fraction >= 1的情況相似，都是獲得相鄰兩關鍵幀進行處理，但是它們選擇的兩關鍵幀是固定的，我個人認為這樣的選擇是為了更接近fraction。

假定用戶傳入的values 為 50,100,200，則numKeyframs = 3，那末創建出相應的Keyframe為：

Keyframe(0,50)，Keyframe(1/2,100)，Keyframe(1,200)

intervalFraction就是要傳入Evaluator的evaluate方法的fraction。

fraction <= 0

final FloatKeyframe prevKeyframe = (FloatKeyframe) mKeyframes.get(0); final FloatKeyframe nextKeyframe = (FloatKeyframe) mKeyframes.get(1);

選擇的是第1幀（從上面的賦值來知道，第1幀的fraction為固定值0）和第2幀

prevkeyframeFraction = 0，nextKeyframeFraction = 1 / 2：

fraction >= 1

final FloatKeyframe prevKeyframe = (FloatKeyframe) mKeyframes.get(mNumKeyframes - 2); final FloatKeyframe nextKeyframe = (FloatKeyframe) mKeyframes.get(mNumKeyframes - 1);

由mNumkeyframes⑴，mNumkeyframes⑵，可以知道，這里獲得的就是倒數第1幀和倒數第2幀。

prevkeyframeFraction = 1/2 ,nextKeyframeFraction = 1：

mKeyframeNums != 2（或==1，內部已處理為2）且在[0,1]范圍內

上面邏輯中有這么1行代碼： if (fraction < nextKeyframe.getFraction()) {...}

那末我們可以知道，這個elapsed fraction是某兩關鍵幀區間的elapsed fraction，落到了某1關鍵幀和下1關鍵幀區間里。如圖該fraction落在了1/2和1之間的區域：

上面更加清晰的知道，fraction其實不1定在{0,1}內，也多是該區間外的1個值，只是系統為了更接近這個fraction，在做處理的時候，選擇兩個相近的fraction進行計算，得到1個internalFraction傳遞給Evaluator的evaluate方法去計算屬性值。

因此這里可以解決我上面疑問了，evaluate接受的fraction分為兩種：

當用戶傳入的屬性值是2個的時候：是getInterpolator()返回的fraction。

其它情況又分為3種，fraction>=1 和 fraction<=1的取值是固定的兩關鍵幀，0第1幀和大于fraction的那1幀。

兜了1大圈，其實就是為了弄清楚這個fraction究竟是個甚么值，現在明白了，其實只要知道這個fraction不1定是{0,1}之間的值，就OK了，就沒有甚么疑問了。

小結：
TypeEvaluator：定義了屬性值的計算方式，有int,float,color類型，根據屬性的開始、結束值和插值1起計算出當前時間的屬性值，終極方法，全部計算進程的結尾。

TimeInterpolation：插值器都必須實現的接口，定義了動畫的變化率，如線性，非線性。

ValueAnimator與ObjectAnimator：二者都可以進行屬性動畫，但是ObjectAnimator更加簡單，不用去做更新屬性值的計算，但是必須要提供標準的setter和getter方法，讓ObjectAnimator能夠獲得到屬性值。

以上部份為PropertyAnim的核心部份，主要分析已介紹完了，如果1時消化不了，可以將源碼的分析先放1放，回過頭來再看，也沒問題，如果你希望1氣呵成，1下看完自然是極好的 :）

6、通過源碼的角度來分析全部動畫的全進程

先說明1下全部進程的分析是基于Jake Wharton的NineOldAndroids的，但除初始化和動畫的更新不同，其它的整體邏輯和思路是1樣的，只是有些細節實現不同，畢竟大神不可能完全copy過來，有自己的代碼習慣。所以大家不用擔心和Android系統的源碼有太大出入，而對NineOldAndroids的原理分析部份，側重談到了實現原理和初始化和動畫更新部份與系統動畫的不同的地方。

全部動畫值的初始化進程：

初始化進程，就是由ObjectAnimator.ofFloat();方法開始所做的1系列工作

/* * 返回1個ObjectAnimator對象， * 如果可變參數values： * 只傳遞1個值：那末該值作為屬性結束值， * 傳2個值，則為起始和結束值。 * 2個以上，則起始值，過渡值，結束值 */ public static ObjectAnimator ofFloat(Object target, String propertyName, float... values) { ObjectAnimator anim = new ObjectAnimator(target, propertyName); anim.setFloatValues(values); return anim; }

ValueAnimator.java /** * 主要是設置values值 * 如果不是通過工廠方法獲得ObjectAnimator對象，而是通過構造

生活不易，碼農辛苦
如果您覺得本網站對您的學習有所幫助,可以手機掃描二維碼進行捐贈
程序員人生

------分隔線----------------------------

上一篇 使用jqueryUI插件,easyui-datagrid,列表顯示加載兩次

下一篇 windows驅動完整卸載的流程(解決卸載后，重新掃描或重啟后，驅動仍然出現的問題)

分享到:

------分隔線----------------------------

為碼而活

積分：4237

15粉絲

7關注

欄目熱點

日本搞逼视频_黄色一级片免费在线观看_色99久久_性明星video另类hd_欧美77_综合在线视频

Property Anim詳解
