RGB燈WS2812B

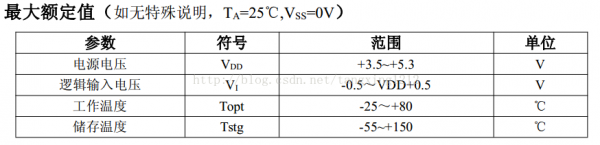

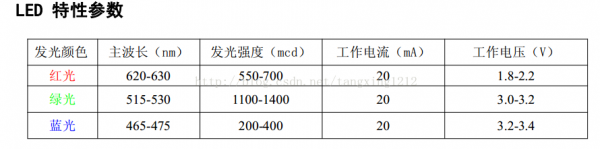

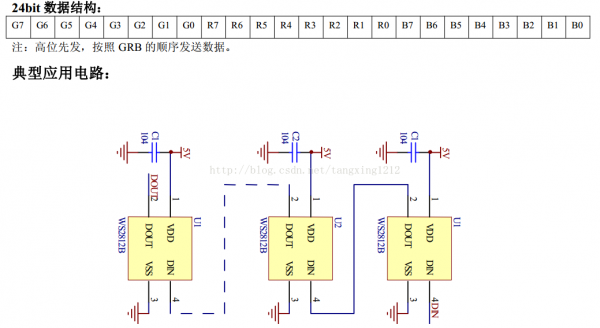

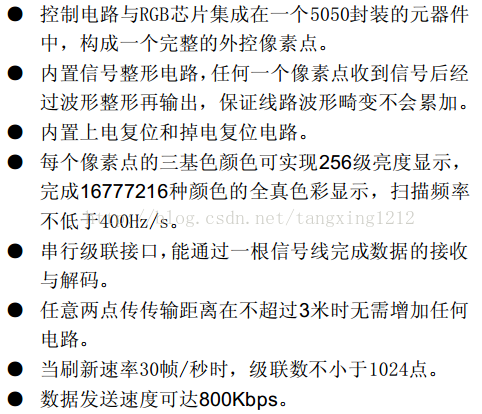

1.硬件介紹

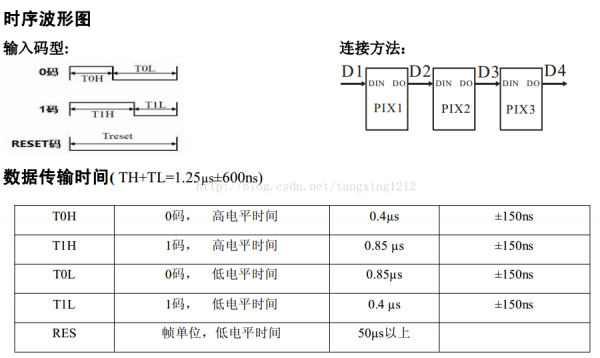

注：800Kbps,相當于1.25us傳輸1比特數據。

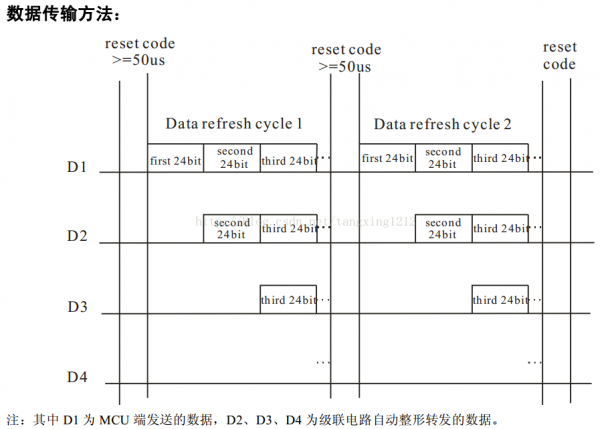

注：在級聯時，不要忘記每經過1個像素點傳輸，信號減少24bit.

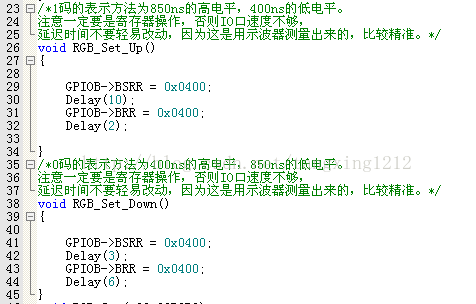

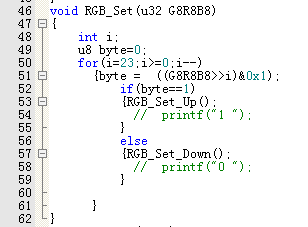

2.程序簡介：這里是納秒極的電平翻轉，所以傳統的51單片機包括增強型51要斟酌能否實現，我本以為STM32F103系列是1定可以的，但后來調試的時候也比較費力，首先我調用了庫函數，經過示波器的驗證，庫函數是不能滿足這類電平翻轉速度的，所以都變成了寄存器操作。這次調試，示波器發揮了不小的作用，全部延遲也是用示波器實時測出來的，還算校準。以下是關鍵函數的羅列。
