• 無源HUB是最低級的1種，不對信號做任何的處理，對介質的傳輸距離沒有擴大，并且對信號有1定的影響。連接在這類HUB上的每臺計算機，都能收到來自同1HUB上所有其它電腦發出的信號；
• 有源HUB與無源HUB的區分就在于它能對信號放大或再生，這樣它就延長了兩臺主機間的有效傳輸距離；
• 智能HUB除具有有源HUB所有的功能外，還有網絡管理及路由功能。在智能HUB網絡中，不是每臺機器都能收到信號，只有與信號目的地址相同地址端口計算機才能收到。有些智能HUB可自行選擇最好路徑，這就對網絡有很好的管理。（hzhsan: 個人感覺這里的智能hub就有點超越集線器的范疇了。）

2. 網橋工作原理解析

前面說到了網橋具有兩種主要特性：1是可基于物理網段的MAC 地址進行學習，2是可以隔離沖突域。下面通過1個示例來進行解析。

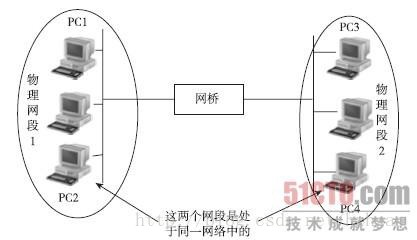

假定圖5⑶4 中所示的物理網段1 和物理網段2 中的主機都是通過集線器集中連接的，則這樣這兩個物理網段各自構成1個沖突域，由于集線器是采取同享介質傳輸的，而網橋的背板信道不是同享的（每一個端口的數據收發都有1條單獨的信道），所以1個集線器就是1個沖突域。網橋的數據轉發原理如圖5⑶5 所示。下面是具體的解析。

說明　MAC 地址表也就是通常所說的CAM（Content Addressable Memory，內容可尋址存儲器）表，保存的是對應MAC 地址主機與所連接的交換機端口的映照。這個映照表項可以由管理員手動綁定創建，也能夠由交換機自動學習得到。在交換機上可以通過1些命令（如Cisco 交換機是使用show mac-address-table 命令）查看。下面是1個在交換機上查看MAC 地址和端口映照表的示例，其中列出了交換機中為CPU 分配的靜態（static）MAC 地址和通過學習功能自動學習得到的動態（dynamic）MAC 地址，其中的Ports 列顯示的是對應MAC 地址主機所連接的端口，VLAN 列則為對應主機連接端口所屬的VLAN。

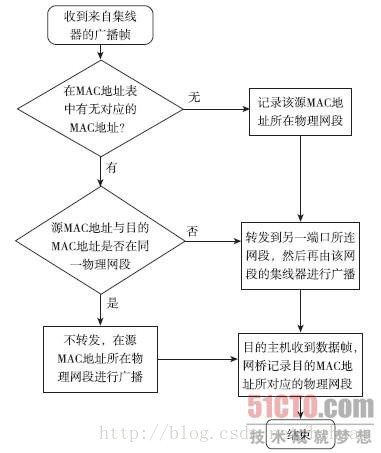

圖5⑶5　網橋數據轉發原理示意圖

現假定圖5⑶4 所示網絡中的1臺PC 要向另外一臺PC 發送數據。由于集線器也是物理層裝備，不能辨認幀中的MAC 地址，所以不管是哪臺主機要發送數據，在集線器上都是以廣播方式進行的，連接該集線器上的所有節點都會收到這個廣播幀，包括網橋連接到該集線器的端口。

1）當網橋收到集線器的廣播幀后，網橋會把幀中的源MAC 地址和目的MAC 地址與網橋緩存中保存的MAC 地址表進行比較。

2）最初，網橋的緩存中是沒有任何MAC 地址的，所以1開始它也不知道哪臺主機在哪一個物理網段上，收到的所有幀都直接以泛洪方式（也是復制原數據幀）轉發到另外一個端口上，同時會把數據幀中的源MAC 地址所對應的物理網段記錄下來（其實就是與對應的網橋端口對應起來）。

3）在數據幀被某個PC 機接收后，也會把對應目的MAC 地址所對應的物理網段記錄在緩存中的MAC 表中。這樣，經過量次這樣的記錄，就能夠在MAC 地址表中把全部網絡中各主機MAC 地址與對應的物理網段全部記錄下來。由于網橋的端口通常是連接集線器的，所以1個網橋端口會與多個主機MAC 地址進行映照。

4）當網橋收到的數據幀中源MAC 地址和目的MAC 地址都在網橋MAC 地址表中可以找到時，網橋會比較這兩個MAC 地址是不是屬于同1個物理網段。如果是同1物理網段，則網橋不會把該幀轉發到下1個端口，直接拋棄，起到沖突域隔離作用。相反，如果兩個MAC 地址不在同1物理網段，則網橋會把從1個物理網段發來的幀轉發到連接另外一個物理網段上，然后再通過所連接的集線器進行復制方式的廣播。
