Qt 3D的研究（6）：Toon Shader
在上次的實驗中，我們實現了Gooch Shader，并給出了通過調色板進行個性化的Gooch Shader設置。Toon Shader又稱Cell Shader，是以離散的色彩來表示光照的強弱。很多動畫片的渲染方式都是使用Toon Shader的。下面這樣圖就能夠使用Toon Shader實現。
蔣彩陽原創文章，首發地址：http://blog.csdn.net/gamesdev/article/details/44084021。歡迎同行前來探討。
下面是Toon Shader的代碼：
// Toon.vert
#version 100
// Qt 3D默許提供的參數
attribute vec3 vertexPosition;
attribute vec3 vertexNormal;
uniform mat4 modelView;
uniform mat4 modelNormalMatrix;
uniform mat4 mvp;
// 自己提供的參數
uniform vec3 lightPosition;
varying vec3 reflectVec;
varying vec3 viewVec;
varying float NdotL;
void main( void )
{
vec3 ecPos = ( modelView * vec4( vertexPosition, 1.0 ) ).xyz;
vec3 normal = normalize( modelNormalMatrix * vec4( vertexNormal, 1.0 ) ).xyz;
vec3 lightVec = normalize( lightPosition - ecPos );
reflectVec = normalize( reflect( -lightVec, normal ) );
viewVec = normalize( -ecPos );
NdotL = ( dot( lightVec, normal ) + 1.0 ) * 0.5;
gl_Position = mvp * vec4( vertexPosition, 1.0 );
}
// Toon.frag
#version 100
// 自己提供的參數
varying vec3 reflectVec;
varying vec3 viewVec;
varying float NdotL;
uniform sampler2D texPalette;
float grayTexture( vec4 color )
{
return dot( color.xyz, vec3( 0.299, 0.587, 0.114 ) );
}
void main( void )
{
gl_FragColor = texture2D( texPalette, vec2( NdotL, 1.0 ) );
}
我們使用的離散紋理以下所示：

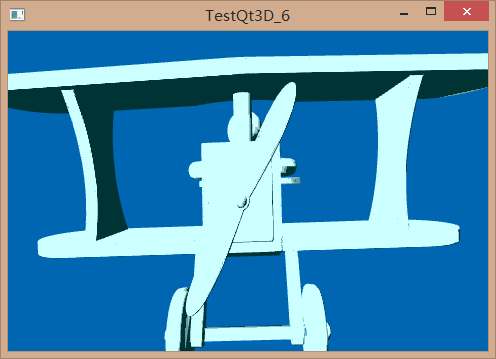

程序運行結果以下所示：
