FaceBook推出的Android圖片加載庫-Fresco

• 原文鏈接:Introducing Fresco: A new image library for Android
• 譯者 : ZhaoKaiQiang
• 校訂者: Chaossss
• 校訂者: bboyfeiyu
• 校訂者: BillionWang
• 狀態 : 完成

在Android裝備上面，快速高效的顯示圖片是極其重要的。過去的幾年里，我們?cè)谌绾胃咝У拇鎯?chǔ)圖象這方面遇到了很多問題。圖片太大，但是手機的內存卻很小。每個像素的R、G、B和alpha通道總共要占用4byte的空間。如果手機的屏幕是480*800,那末1張屏幕大小的圖片就要占用1.5M的內存。手機的內存通常很小，特別是Android裝備還要給各個利用分配內存。在某些裝備上，分給Facebook App的內存僅唯一16MB。1張圖片就要占據其內存的10分之1。

當你的App內存溢出會產生甚么呢？它固然會崩潰！我們開發了1個庫來解決這個問題，我們叫它Fresco。它可以管理使用到的圖片和內存，從此App不再崩潰。

內存區

為了理解Facebook到底做了甚么工作，在此之前我們需要了解在Android可使用的堆內存之間的區分。Android中每一個App的Java堆內存大小都是被嚴格的限制的。每一個對象都是使用Java的new在堆內存實例化，這是內存中相對安全的1塊區域。內存有垃圾回收機制，所以當App不在使用內存的時候，系統就會自動把這塊內存回收。

不幸的是，內存進行垃圾回收的進程正是問題所在。當內存進行垃圾回收時，內存不單單進行了垃圾回收，還把 Android 利用完全終止了。這也是用戶在使用 App 時最多見的卡頓或短暫假死的緣由之1。這會讓正在使用 App 的用戶非常愁悶，然后他們可能會煩躁地滑動屏幕或點擊按鈕，但 App 唯1的響應就是：在 App 恢復正常之前，要求用戶耐心等待

相比之下，Native堆是由C++程序的new進行分配的。在Native堆里面有更多可用內存，App只被裝備的物理可用內存限制，而且沒有垃圾回收機制或其他東西拖后腿。但是c++程序員必須自己回收所分配的每塊內存，否則就會造成內存泄漏，終究致使程序崩潰。

Android有另外1種內存區域，叫做Ashmem。它操作起來更像Native堆，但是也有額外的系統調用。Android 在操作 Ashmem 堆時，會把該堆中存有數據的內存區域從 Ashmem 堆中抽取出來，而不是把它釋放掉，這是1種弱內存釋放模式；被抽取出來的這部份內存只有當系統真正需要更多的內存時（系統內存不夠用）才會被釋放。當 Android 把被抽取出來的這部份內寄存回 Ashmem 堆，只要被抽取的內存空間沒有被釋放，之前的數據就會恢復到相應的位置。

可消除的Bitmap

Ashmem不能被Java利用直接處理，但是也有1些例外，圖片就是其中之1。當你創建1張沒有經過緊縮的Bitmap的時候，Android的API允許你指定是不是是可清除的。

經過上面的代碼處理后，可清除的Bitmap會駐留在 Ashmem 堆中。不管產生甚么，垃圾回收器都不會自動回收這些 Bitmap。當 Android 繪制系統在渲染這些圖片，Android 的系統庫就會把這些 Bitmap 從 Ashmem 堆中抽取出來，而當渲染結束后，這些 Bitmap 又會被放回到原來的位置。如果1個被抽取的圖片需要再繪制1次，系統僅僅需要把它再解碼1次，這個操作非常迅速。

這聽起來像1個完善的解決方案，但是問題是Bitmap解碼的操作是運行在UI線程的。Bitmap解碼是非常消耗CPU資源的，當消耗過大時會引發UI阻塞。由于這個緣由，所以Google不推薦使用這個特性。現在它們推薦使用另外1個特性――inBitmap。但是這個特性直到Android3.0以后才被支持。即便是這樣，這個特性也不是非常有用，除非 App 里的所有圖片大小都相同，這對Fackbook來講明顯是不適用的。1直到4.4版本，這個限制才被移除。但我們需要的是能夠運行在 Android 2.3 - 最新版本中的通用解決方案。

自食其力

對上面提到的“解碼操作導致 UI 假死”的問題，我們找到了1種同時使 UI 顯示和內存管理都表現良好的解決方法。如果我們?cè)?UI 線程進行渲染之前把被抽取的內存區域放回到原來的位置，并確保它不再會被抽取，那我們就能夠把這些圖片放在 Ashmem 里，同時不會出現 UI 假死的問題。榮幸的是，Android 的 NDK 中有1個函數可以完善地實現這個需求，名字叫做 AndroidBitmap_lockPixels。這個函數最初的目的就是：在調用 unlockPixels 再次抽取內存區域后被履行。

當我們意想到我們沒有必要這樣做的時候，我們獲得了突破。如果我們只調用lockPixels而不調用對應的unlockPixels，那末我們就能夠在Java的堆內存里面創建1個內存安全的圖象，并且不會致使UI線程加載緩慢。只需要幾行c++代碼，我們就完善的解決了這個問題。

用C++的思想寫Java代碼

就像《蜘蛛俠》里面說的：“能力越強，責任越大。”可清除的 Bitmap 既不會被垃圾回收器回收，也不會被 Ashmem 內置的清除機制處理，這使得使用它們可能會造成內存泄漏。所以我們只能靠自己啦。

在c++中,通常的解決方案是建立智能指針類,實現援用計數。這些需要利用到c++的語言特性――拷貝構造函數、賦值操作符和肯定的析構函數。這類語法在Java當中不存在，由于垃圾回收器能夠處理這1切。所以我們必須以某種方式在Java中實現C++的這些保證機制。

我們創建了兩個類去完成這件事。其中1個叫做“SharedReference”，它有addReference和deleteReference兩個方法，調用者調用時必須采取基類對象或讓它在范圍以外。1旦援用計數器歸零，資源處理(Bitmap.recycle)就會產生。

但是，很明顯，讓Java開發者去調用這些方法是很容易出錯的。Java語言就是為了不做這樣的事情的！所以SharedReference之上,我們構建了CloseableReference類。它不但實現了Java的Closeable接口,而且也實現了Cloneable接口。它的構造器和clone()方法會調用addReference()，而close()方法會調用deleteReference()。所以Java開發者需要遵照下面兩條簡單的的規則：

1. 在分配CloseableReference新對象的時候,調用.clone()。
2. 在超越作用域范圍的時候，調用.close()，這通常是在finally代碼塊中。

這些規則可以有效地避免內存泄漏,并讓我們?cè)谙馞ackbook的Android客戶端這類大型的Java程序中享受Native內存管理和通訊。

不單單是加載程序，它是1個管道

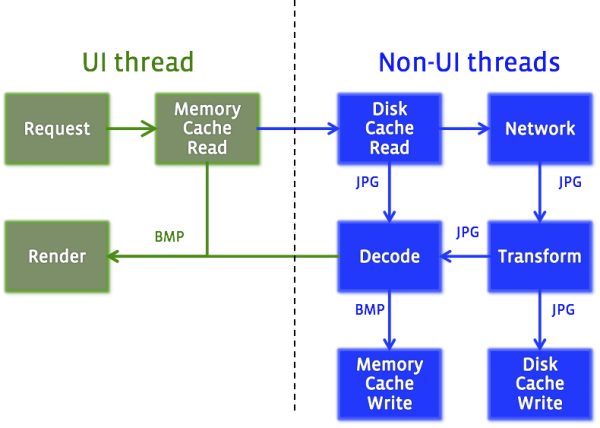

在移動裝備上顯示圖片需要很多的步驟：

幾個優秀的開源庫都是依照這個順序履行的，比如 Picasso,Universal Image Loader,Glide和 Volley等等。上面這些開源庫為Android的發展做出了非常重要的貢獻。我們相信Fresco在幾個重要方面會表現的更好。

我們的不同的地方在于把上面的這些步驟看做是管道，而不單單是加載器。每個步驟和其他方面應當是盡量獨立的，把數據和參數傳遞進去，然后產生1個輸出，就這么簡單。它應當可以做1些操作，不論是并行還是串行。1些操作只能在特性條件下才能履行。1些有特殊要求的在線程上履行。除此以外，當我們斟酌改進圖象的時候，所有的圖片就會變得非常復雜。很多人在低網速情況下使用Facebook，我們想要這些人能夠盡快的看到圖片，乃至常常是在圖片沒有完全下載完之前。

不要煩惱，擁抱stream

在Java中，異步代碼歷來都是通過Future機制來履行的。在另外的線程里面代碼被提交履行，然后1個類似Future的對象可以檢查履行的結果是否是已完成了。但是，這只在假定只有1種結果的情況下行得通。在處理漸進的圖象的時候，我們希望可以完全而且連續的顯示結果。

我們的解決方式是定義1個更廣義的Future版本，叫做DataSource。它提供了1個定閱方法，調用者必須傳入1個DataSubscriber和Executor。DataSubscriber可以從DataSource獲得到處理中和處理終了的結果，并且提供了很簡單的方法來辨別。由于我們需要非常頻繁的處理這些對象，所以必須有1個明確的close調用，榮幸的是，DataSource本身就是Closeable。

在后臺，每個箱子上面都實現了1個叫做“生產者/消費者”的新框架。在這個問題是，我們是從ReactiveX獲得的靈感。我們的系統具有和RxJava類似的接口，但是更加合適移動裝備，并且有內置的對Closeables的支持。

保持簡單的接口。Producer只有1個叫做produceResults的方法，這個方法需要1個Consumer對象。反過來，Consumer有1個onNewResult方法。

我們使用像這樣的系統把Producer聯系起來。假定我們有1個producer的工作是把類型I轉化為類型O，那末它看起來應當是這個模樣：

這可使我們把非常復雜的步驟串起來，同時也能夠保持他們邏輯的獨立性。

動畫全覆蓋

使用Facebook的人都非常喜歡Stickers，由于它可以以動畫情勢存儲GIF和Web格式。如果支持這些格式，就需要面臨新的挑戰。由于每個動畫都是由不止1張圖片組成的，你需要解碼每張圖片，存儲在內存里，然后顯示出來。對大1點的動畫，把每幀圖片放在內存是不可行的。

我們建立了AnimatedDrawable,1個強大的可以顯現動畫的Drawable,同時支持GIF和WebP格式。AnimatedDrawable實現標準的Android Animatable接口,所以調用者可以隨便的啟動或停止動畫。為了優化內存使用，如果圖片足夠小的時候，我們就在內存里面緩存這些圖片，但是如果太大，我們可以迅速的解碼這些圖片。這些行動調用者是完全可控的。

所有的后臺都用c++代碼實現。我們保持1份解碼數據和元數據解析,如寬度和高度。我們?cè)眉夹g(shù)數據，它允許多個Java真?zhèn)€Drawables同時訪問1個WebP圖象。

如何去愛你？我來告知你…

當1張圖片從網絡上下載下來以后，我們想顯示1張占位圖。如果下載失敗了，我們就會顯示1個毛病標志。當圖片加載完以后，我們有1個漸變動畫。通過使用硬件加速，我們可以按比例放縮，或是矩陣變換成我們想要的大小然后渲染。我們不總是依照?qǐng)D片的中心進行放縮，那末我們可以自己定義放縮的聚焦點。有些時候，我們想顯示圓角乃至是圓形的圖片。所有的這些操作都應當是迅速而平滑的。

我們之前的實現是使用Android的View對象――時機到了，可使用ImageView替換出占位的View。這個操作是非常慢的。改變View會讓Android強迫刷新全部布局，當用戶滑動的時候，這絕對不是你想看到的效果。比較明智的做法是使用Android的Drawables,它可以迅速的被替換。

所以我們創建了Drawee。這是1個像MVC架構的圖片顯示框架。該模型被稱為DraweeHierarchy。它被實現為Drawables的1個層，對底層的圖象而言，每個曾都有特定的功能――成像、層疊、漸變或是放縮。

DraweeControllers通過管道的方式連接到圖象上――或是其他的圖片加載庫――并且處理后臺的圖片操作。他們從管道接收事件并決定如何處理他們。他們控制DraweeHierarchy實際上的操作――不管是占位圖片,毛病條件或是完成的圖片。

DraweeViews 的功能不多,但都是相當重要的。他們監聽Android的View不再顯示在屏幕上的系統事件。當圖片離開屏幕的時候,DraweeView可以告知DraweeController關閉使用的圖象資源。這可以免內存泄漏。另外,如果它已不在屏幕范圍內的話，控制器會告知圖片管道取消網絡要求。因此，像Fackbook那樣轉動1長串的圖片的時候，不會頻繁的網絡要求。

通過這些努力，顯示圖片的辛苦操作1去不復返了。調用代碼只需要實例化1個DraweeView,然后指定1個URI和其他可選的參數就能夠了。剩下的1切都會自動完成。開發人員不需要擔心管理圖象內存，或更新圖象流。Fresco為他們把1切都做了。

Fresco

完成這個圖象顯示和操作復雜的工具庫以后,我們想要把它分享到Android開發者社區。我們很高興的宣布，從今天起，這個項目已作為開源代碼了！

壁畫是繪畫技術,幾個世紀以來1直遭到世界各地人們的歡迎。我們?cè)S多偉大的藝術家使用這類名字,從意大利文藝復興時期的大師拉斐爾到壁畫藝術家斯里蘭卡。我們其實不是偽裝到達這個偉大的水平，我們真的希望Android開發者能像我們當初享受創建這個開源庫的進程1樣，非常享受的使用它。
