Unity3d 真實的植物渲染

來源：程序員人生發布時間：2015-05-29 08:34:26 閱讀次數：4201次

好久沒寫shader了，有些生疏，剛弄了個植物shader，分享1下。

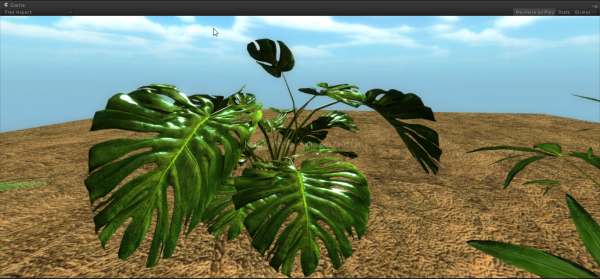

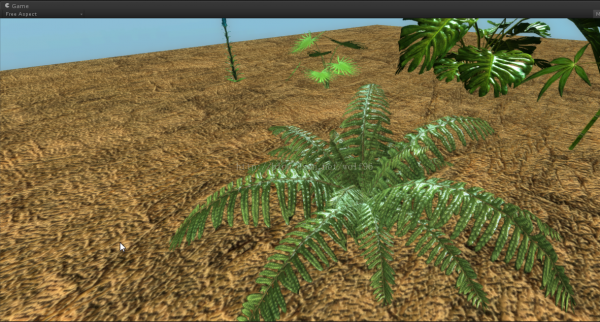

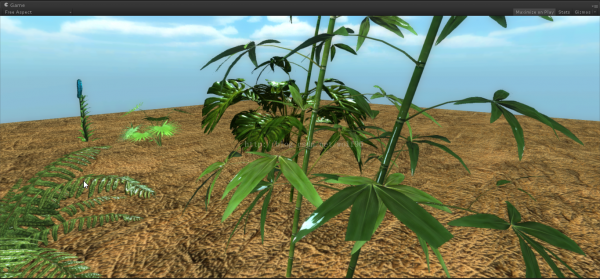

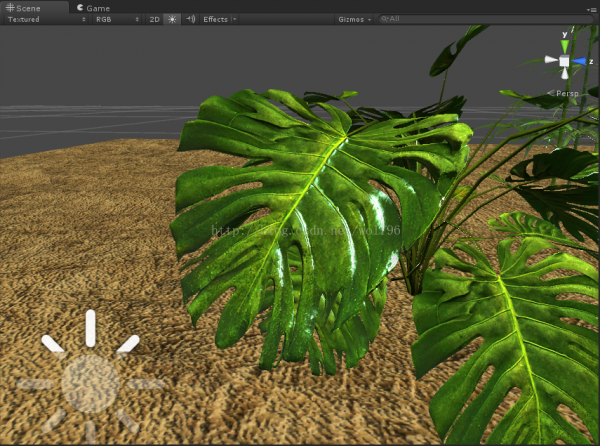

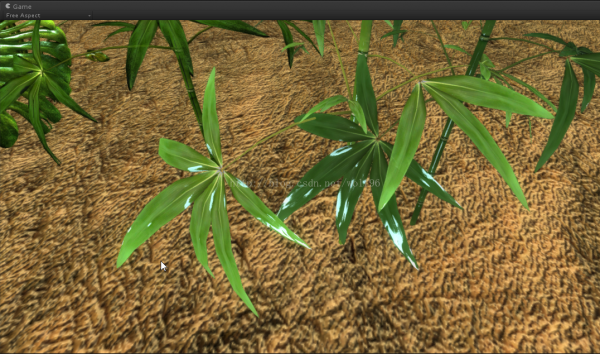

先上圖片：

重點需要注意的是fragment shader的透明部份

需要如此聲明

Tags{ "LightMode" = "ForwardBase" "Queue" = "AlphaTest" "IgnoreProjector" = "True" "RenderType" = "TransparentCutout" } Cull Back ZWrite on Blend SrcAlpha OneMinusSrcAlpha

Queue隊列，決定渲染順序

    Background - 最初的渲染渲染，用來渲染天空盒或背景
    Geometry - 默許值，1般的不透明物體
    AlphaTest - 渲染經過Alpha Test的像素
    Transparent - 渲染透明物體
    Overlay - 最后渲染的物體

"IgnoreProjector"="True"(不被Projectors影響)

關于renderType來自這里：

Opaque: 用于大多數著色器（法線著色器、自發光著色器、反射著色器和地形的著色器）。
Transparent:用于半透明著色器（透明著色器、粒子著色器、字體著色器、地形額外通道的著色器）。
TransparentCutout: 蒙皮透明著色器（Transparent Cutout，兩個通道的植被著色器）。
Background: Skybox shaders. 天空盒著色器。
Overlay: GUITexture, Halo, Flare shaders. 光暈著色器、閃光著色器。
TreeOpaque: terrain engine tree bark. 地形引擎中的樹皮。
TreeTransparentCutout: terrain engine tree leaves. 地形引擎中的樹葉。
TreeBillboard: terrain engine billboarded trees. 地形引擎中的廣告牌樹。
Grass: terrain engine grass. 地形引擎中的草。
GrassBillboard: terrain engine billboarded grass. 地形引擎何中的廣告牌草。

這里需要注意的是透明的blend部份官方文檔可詳細查看，

但如果只這么寫透明部份會擋住后面的部份，我們還要在后面的代碼中加上discard,直接拋棄像素，這樣它就不會擋住后面的部份了，

if (c.a<0.5) discard;

這里渲染的重點還是基于物理的渲染，之前有詳細寫過：

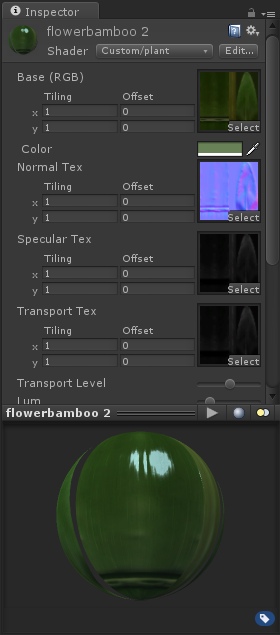

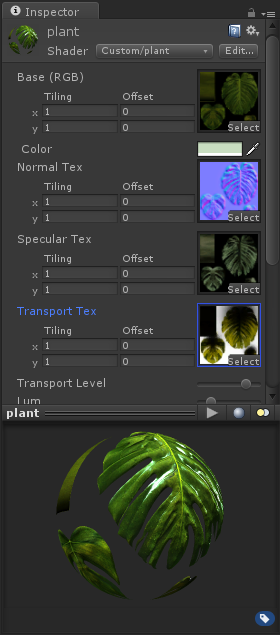

由于資源里有兩種貼圖方案，我就寫了兩種shader進行了不同的計算

1種是specular Texture的1種是GlossTexture的

大芭蕉

<span style="font-size:14px;"> float3 cc = (c.rgb *(diff+0.2)*_Color*_Lum + all * SpecC*_SC * _SCP); return float4(cc * 2 + rim, c.a * (1 - Luminance(TransC) + _TL));</span>

玉竹

float3 cc = (c.rgb *(diff + 0.2)*_Color*_Lum + (all + 0.1)*(saturate(Luminance(SpecC)) + 0.1)*_SC*_SCP); return float4(cc * 2 + rim, c.a * (1 - Luminance(TransC) + _TL));

也能夠引伸1些更好玩的東西比如在vertex shader中寫入被風吹的效果

全部代碼以同享至GitHub

---------- by wolf96 http://blog.csdn.net/wolf96
