ArcGIS教程：3D表面的基礎知識（二）

Terrain 數據集

　　遙感高程數據(如激光雷達和聲納點的丈量值)在數量上可達幾10萬乃至上百萬之多。因此，對如今的大多數硬件和軟件而言，在對這類類型的數據進行管理和建模時是很麻煩的。Terrain 數據集允許生成1系列規則和條件，根據此類規則和條件將源數據的索引編成1組動態生成的有序 TIN 金字塔。

　　Terrain 數據集是管理地理數據庫中基于點的大量數據并動態生成高質量精確表面的有效方法。激光雷達、聲納和高程的丈量值在數量上可達幾10萬乃至數10億之多。在很多情況下，不允許對此類數據進行組織、分類和根據此類數據生成 3D 產品。而且，即便允許，要履行這些操作也會相當困難。Terrain 數據集可用于克服這些數據管理困難，它能夠對源數據進行編輯，并且在不同的分辨率下都可生成具有高精度的 TIN。

　　渲染大型 TIN 通常比較困難，這部份歸因于硬件(如顯卡)的限制。但是，在渲染需要以最好分辨率顯示的區域時，terrain 是很好的選擇。因此，如果在 ArcGlobe 或 ArcMap 中有1個小比例區域，terrain 將會利用較少的結點在屏幕上生成渲染的 TIN。不過，如果以大比例放大某個區域，將使用全分辨率(利用該區域的所有結點)動態生成TIN。其明顯的優勢在于，只有1小部份研究區域使用大量結點來渲染，或，使用結點的子采樣集合動態生成低分辨率的 TIN。

　　下圖顯示了這類情況的示例：

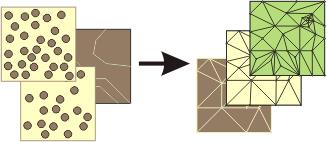

　　Terrain 位于個人地理數據庫、文件地理數據庫或 ArcSDE 地理數據庫中要素數據集的內部。而要素數據集中的其他要素類可以參與 terrain 中或真正地嵌入到 terrain 中，這樣1來，創建完 terrain 數據集后，源數據在離線狀態下也能夠被移動。下圖說明了多種類型的要素類如何參與生成 TIN 金字塔：

　　Terrain 數據集既可嵌入源數據也可援用源數據，這是它獨有的特點。通過為每一個丈量數據點建立索引可生成1系列 TIN 金字塔，每金字塔的參與結點(源點)數順次減少。這使得 ArcMap 和 ArcGlobe 能以所需的任意分辨率動態生成 TIN。在小比例下顯示數據需要的點較少，因此渲染后取得的 TIN 分辨率較低。隨著查看器放大顯示畫面，數據集中包括的區域愈來愈小，但分辨率愈來愈高，點的密度隨之增大，但不會對性能產生影響，由于只對顯示區域渲染高分辨率表面。

　　在任何許可級別下都可讀取和查看 terrain 數據集。可使用裝有 ArcGIS 3D Analyst 擴大模塊的 ArcGIS for Desktop Standard 和 高級版 創建 terrain。ArcScene 不支持 terrain 數據集。

LAS 數據集

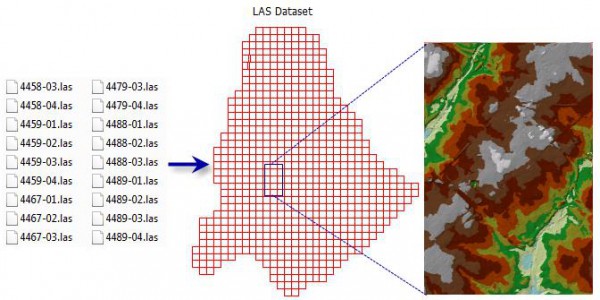

　　LAS 數據集存儲對磁盤上1個或多個 LAS 文件和其他表面要素的援用。LAS 文件采取行業標準2進制格式，用于存儲機載激光雷達數據。LAS 數據集允許您以原生格式方便快捷地檢查 LAS 文件，并在 LAS 文件中提供了激光雷達數據的詳細統計數據和區域 coverage。

　　LAS 數據集還可存儲包括表面束縛的要素類的援用。表面束縛為隔斷線、水域多邊形、區域邊界或 LAS 數據集中強化的任何其他類型的表面要素。

　　LAS 文件包括激光雷達點云數據。
