Titanic (帶波紋效果的TextView)源碼分析
來源:程序員人生 發布時間:2015-08-31 07:51:49 閱讀次數:3077次
前1段時間用LinearGradient(線性漸變)
寫了1個色彩變化閃動的文字控件和文字進度條http://blog.csdn.net/huweigoodboy/article/details/43088953,

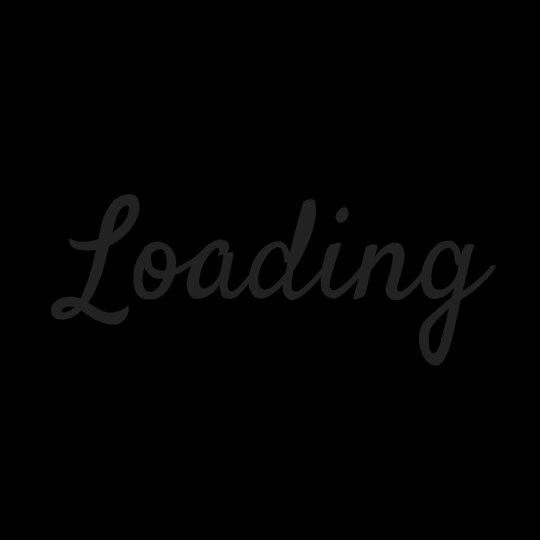

最近在github上看到1個開源控件Titanic,特拿來分析1下,效果以下圖:

1,實現原理
這里需要用到BitmapShader,用1張圖片為圖象渲染。
上面的圖片是1張1半透明1半呈白色的圖片,而且隨x坐標起伏,能夠構成波紋狀。那末僅僅靠上面1張圖片如何得到效果圖中的效果呢?
設置著色器在x,y方向上分別為:REPEAT,CLAMP。x方向上會重復,y方向上會用邊沿色彩填充。
1,創建shader
private void createShader() {
if (wave == null) {
wave = getResources().getDrawable(R.drawable.wave);
}
int waveW = wave.getIntrinsicWidth();
int waveH = wave.getIntrinsicHeight();
Bitmap b = Bitmap.createBitmap(waveW, waveH, Bitmap.Config.ARGB_8888);
Canvas c = new Canvas(b);
c.drawColor(getCurrentTextColor());
wave.setBounds(0, 0, waveW, waveH);
wave.draw(c);
shader = new BitmapShader(b, Shader.TileMode.REPEAT, Shader.TileMode.CLAMP); //設置著色器的TileMode
getPaint().setShader(shader);
offsetY = (getHeight() - waveH) / 2; //計算偏移Y 默許放在textView的中間
}

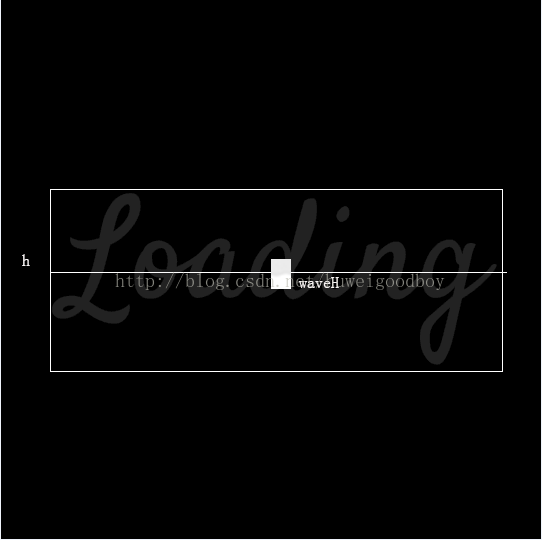

offsetY為圖中中間白線的位置。
2,繪圖
@Override
protected void onDraw(Canvas canvas) {
// modify text paint shader according to sinking state
if (sinking && shader != null) {
// first call after sinking, assign it to our paint
if (getPaint().getShader() == null) {
getPaint().setShader(shader);
}
// translate shader accordingly to maskX maskY positions
// maskY is affected by the offset to vertically center the wave
shaderMatrix.setTranslate(maskX, maskY + offsetY); //平移變換,設置著色圖片的坐標 ,maskX,maskY為shader的坐標變換值
// assign matrix to invalidate the shader
shader.setLocalMatrix(shaderMatrix);
} else {
getPaint().setShader(null);
}
super.onDraw(canvas);
}
3,屬性動畫
// horizontal animation. 200 = wave.png width
//x方向上的變化,變換范圍是從0-waveW
ObjectAnimator maskXAnimator = ObjectAnimator.ofFloat(textView, "maskX", 0, 200);
maskXAnimator.setRepeatCount(ValueAnimator.INFINITE); //變換次數設為不限制
maskXAnimator.setDuration(1000);
maskXAnimator.setStartDelay(0);
int h = textView.getHeight();
// vertical animation
// maskY = 0 -> wave vertically centered
// repeat mode REVERSE to go back and forth
//y方向是h/2 -> -h/2,折合偏移量,就是從textView底部到頂部。
ObjectAnimator maskYAnimator = ObjectAnimator.ofFloat(textView, "maskY", h/2, - h/2);
maskYAnimator.setRepeatCount(ValueAnimator.INFINITE);
maskYAnimator.setRepeatMode(ValueAnimator.REVERSE);
maskYAnimator.setDuration(10000);
maskYAnimator.setStartDelay(0);
maskX,maskY為shader偏移坐標。maskX從0到waveW變換,構成波紋效果。
在y方向上,從h(textView的高度)/2到-h/2變換,由于TileMode是CLAMP,就構成了上面是透明,下面是白色的效果。
2,拓展
這里實現了1個y方向上的移動波紋效果,那怎樣做1個x方向上的?
思路以下:
wave。png順時針旋轉90度。然后x,y方向上的變化反過來就好了。這里我就不去實現了。
添加少許注釋的完全代碼
下載地址
