Android基礎入門教程――8.3.3 Paint API之―― MaskFilter(面具)

來源：程序員人生發布時間：2016-02-28 11:05:40 閱讀次數：3294次

Android基礎入門教程――8.3.3 Paint API之―― MaskFilter(面具)

標簽（空格分隔）： Android基礎入門教程

本節引言：

在Android基礎入門教程――8.3.1 3個繪圖工具類詳解的Paint方法中有這樣1個方法：
setMaskFilter(MaskFilter maskfilter)：
設置MaskFilter，可以用不同的MaskFilter實現濾鏡的效果，如濾化，立體等！
而我們1般不會直接去用這個MaskFilter，而是使用它的兩個子類：
BlurMaskFilter：指定了1個模糊的樣式和半徑來處理Paint的邊沿。
EmbossMaskFilter：指定了光源的方向和環境光強度來添加浮雕效果。
下面我們來寫個例子來實驗1下~！
官方API文檔：BlurMaskFilter；EmbossMaskFilter；

1.BlurMaskFilter(模糊效果)

說甚么濾鏡立體，誰知道怎樣樣，示例見真知：

代碼示例：

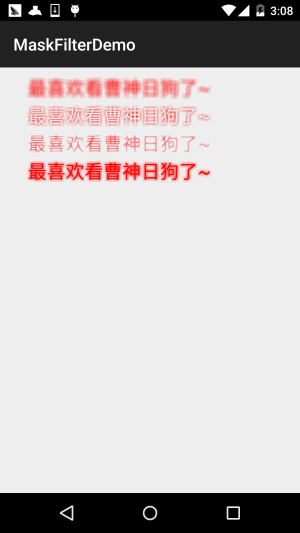

運行效果圖：

實現代碼：

這里我們創建1個自定義View，在里面完成繪制！

BlurMaskFilterView.java：

/**
 * Created by Jay on 2015/10/21 0021.
 */
public class BlurMaskFilterView extends View{

    public BlurMaskFilterView(Context context) {
        super(context);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {

        BlurMaskFilter bmf = null;
        Paint paint=new Paint();
        paint.setAntiAlias(true);          //抗鋸齒
        paint.setColor(Color.RED);//畫筆色彩
        paint.setStyle(Paint.Style.FILL);  //畫筆風格
        paint.setTextSize(68);             //繪制文字大小，單位px
        paint.setStrokeWidth(5);           //畫筆粗細

        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.NORMAL);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜歡看曹神日狗了~", 100, 100, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.OUTER);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜歡看曹神日狗了~", 100, 200, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.INNER);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜歡看曹神日狗了~", 100, 300, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.SOLID);
        paint.setMaskFilter(bmf);
        canvas.drawText("最喜歡看曹神日狗了~", 100, 400, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //關閉硬件加速
    }
}

好的，從上面的代碼示例，我們可以發現，我們使用這個BlurMaskFilter，不過是，
在構造方法中實例化：
BlurMaskFilter(10f,BlurMaskFilter.Blur.NORMAL);
我們可以控制的就是這兩個參數：
第1個參數：指定模糊邊沿的半徑；
第2個參數：指定模糊的風格，可選值有：
BlurMaskFilter.Blur.NORMAL：內外模糊
BlurMaskFilter.Blur.OUTER：外部模糊
BlurMaskFilter.Blur.INNER：內部模糊
BlurMaskFilter.Blur.SOLID：內部加粗，外部模糊

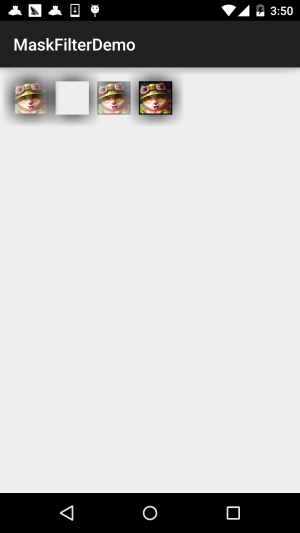

可能還是有點不清晰，我們找個圖片來試試：

這里我們把模糊半徑修改成了50，就更加明顯了~

2.EmbossMaskFilter(浮雕效果)

如題，通過指定環境光源的方向和環境光強度來添加浮雕效果，一樣，我們寫個示例來看看效果：

代碼示例：

運行效果圖：

實現代碼：

/**
 * Created by Jay on 2015/10/22 0022.
 */
public class EmbossMaskFilterView extends View{

    public EmbossMaskFilterView(Context context) {
        super(context);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        float[] direction = new float[]{ 1, 1, 3 };   // 設置光源的方向
        float light = 0.4f;     //設置環境光亮度
        float specular = 8;     // 定義鏡面反射系數
        float blur = 3.0f;      //模糊半徑
        EmbossMaskFilter emboss=new EmbossMaskFilter(direction,light,specular,blur);

        Paint paint = new Paint();
        paint.setAntiAlias(true);          //抗鋸齒
        paint.setColor(Color.BLUE);//畫筆色彩
        paint.setStyle(Paint.Style.FILL);  //畫筆風格
        paint.setTextSize(70);             //繪制文字大小，單位px
        paint.setStrokeWidth(8);           //畫筆粗細
        paint.setMaskFilter(emboss);

        paint.setMaskFilter(emboss);
        canvas.drawText("最喜歡看曹神日狗了~", 50, 100, paint);


        Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.ic_bg_meizi1);
        canvas.drawBitmap(bitmap, 150, 200, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //關閉硬件加速
    }
}

從效果圖我們就能夠看出1些EmbossMaskFilter的效果，修改光線，構成浮雕效果~妹子圖不明顯，
文字就很清晰顯示出紋路了！和BlurMaskFilter1樣，相干的設置都是在構造方法中進行！
EmbossMaskFilter(float[] direction, float ambient, float specular, float blurRadius)
參數順次是：
direction：浮點型數組，用于控制x,y,z軸的光源方向
ambient：設置環境光亮度，0到1之間
specular：鏡面反射系數
blurRadius：模糊半徑
你可以修改這些值，試試不同的效果，比如我修改下上述的，又會是另外一種效果：
//這里為了明顯點，換成了綠色

3.注意事項

在使用MaskFilter的時候要注意，當我們的targetSdkVersion >= 14的時候，MaskFilter
就不會起效果了，這是由于Android在API 14以上版本都是默許開啟硬件加速的，這樣充分
利用GPU的特性，使得繪畫更加平滑，但是會多消耗1些內存！好吧，我們把硬件加速關了
就好，可以在不同級別下打開或關閉硬件加速，1般是關閉~

Application：在配置文件的application節點添加：
android:hardwareAccelerated=”true”

Activity：在配置文件的activity節點添加
android:hardwareAccelerated=”false”

View：可以取得View對象后調用，或直接在View的onDraw()方法里設置：
view.setLayerType(View.LAYER_TYPE_HARDWARE, null);

示例代碼下載：

MaskFilterDemo.zip

本節小結：

本節給大家演示了Paint的1個API，setMaskFilter(MaskFilter maskfilter)，學習了
MaskFilter兩個子類的基本用法：BlurMaskFilter(模糊效果)與EmbossMaskFilter(浮雕效果)，
比較簡單，多學1點，對我們進階部份的自定義控件也是沒有壞處的~好的，就說這么多，
謝謝~
對了，忘了說，其實在SDK中的example中有個類，就演示了這兩種用法：
samplesandroid-xxlegacyApiDemossrccomexampleandroidapisgraphics
目錄下的：FingerPaint.java文件~
