自定義View系列教程05--示例分析

來源：程序員人生發布時間：2016-06-08 17:12:14 閱讀次數：2543次

自定義View系列教程01–經常使用工具介紹
自定義View系列教程02–onMeasure源碼詳實分析
自定義View系列教程03–onLayout源碼詳實分析
自定義View系列教程04–Draw源碼分析及其實踐
自定義View系列教程05–示例分析

PS：如果覺得文章太長，那就直接看視頻吧

之前結合源碼分析完了自定義View的3個階段：measure，layout，draw。
那末，自定義有哪幾種常見的方式呢？

直接繼承自View
在使用該方式實現自定義View時通常的核心操作都在onDraw( )當中進行。但是，請注意，在分析measure部份源碼的時候，我們提到如果直接繼承自View在onMeasure( )中要處理view大小為wrap_content的情況，否則這類情況下的大小和match_parent1樣。除此以為，還需要注意對padding的處理。
繼承自系統已有的View
比如常見的TextView，Button等等。如果采取該方式，我們只需要在系統控件的基礎上做出1些調劑和擴大便可，而且也不需要去自己支持wrap_content和padding。
直接繼承自ViewGroup
如果使用該方式實現自定義View，請注意兩個問題
第1點：
在onMeasure( )實現wrap_content的支持。這點和直接繼承自View是1樣的。
第2點：
在onMeasure( )和onLayout中需要處理本身的padding和子View的margin
繼承自系統已有的ViewGroup
比如LinearLayout，RelativeLayout等等。如果采取該方式，那末在3中提到的兩個問題就不用再過量斟酌了，簡便了許多。

在此，舉兩個例子。

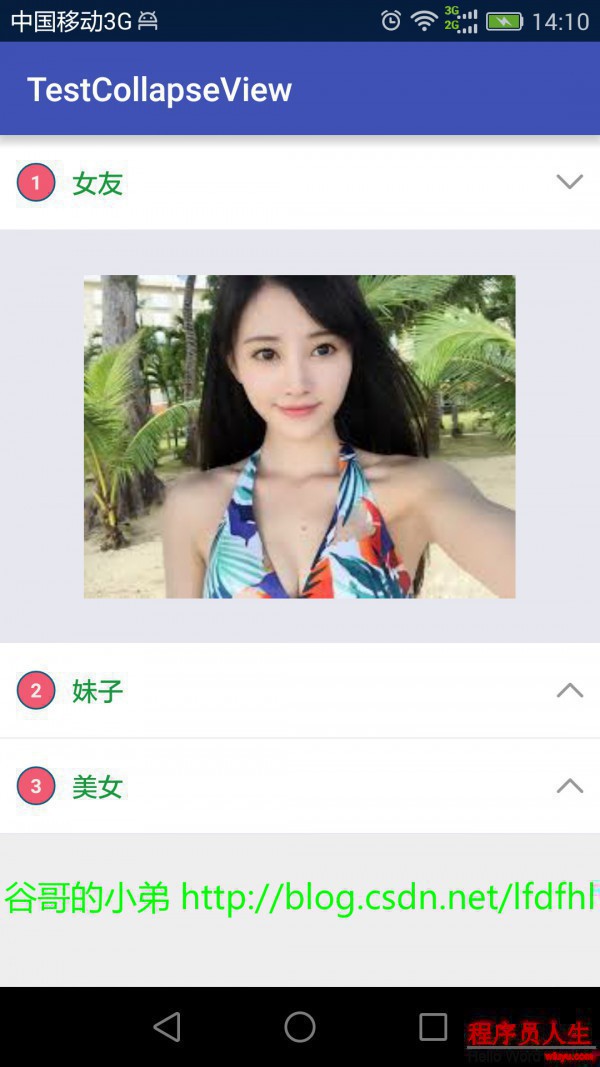

瞅瞅第1個例子，效果以下圖：

這里寫圖片描述

這里寫圖片描述
對該效果的主要描寫以下：

點擊Title部份，展開圖片
再次點擊Title，收縮圖片
圖片的收縮和展開都漸次進行的，并使用動畫切換右邊箭頭的方向。

好了，效果已看到了，我們來明確和拆解1下這個小功能

控件由數字，標題，箭頭，圖片4部份組成
點擊標題逐步地顯示或隱藏圖片
在圖片的切換進程中伴隨著箭頭方向的改變

弄清楚這些就該動手寫代碼了。
先來看這個控件的布局文件

<?xml version="1.0" encoding="utf⑻"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="#ffffff"
    android:orientation="vertical">


    <RelativeLayout
        android:id="@+id/titleRelativeLayout"
        android:padding="30px"
        android:layout_width="match_parent"
        android:layout_height="170px"
        android:clickable="true">

        <TextView
            android:id="@+id/numberTextView"
            android:layout_width="70px"
            android:layout_height="70px"
            android:gravity="center"
            android:layout_centerVertical="true"
            android:background="@drawable/circle_textview"
            android:clickable="false"
            android:text="1"
            android:textStyle="bold"
            android:textColor="#EBEFEC"
            android:textSize="35px" />

        <TextView
            android:id="@+id/titleTextView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_centerVertical="true"
            android:layout_toRightOf="@id/numberTextView"
            android:layout_marginLeft="30px"
            android:clickable="false"
            android:textColor="#1d953f"
            android:textSize="46px" />


        <ImageView
            android:id="@+id/arrowImageView"
            android:layout_width="48px"
            android:layout_height="27px"
            android:layout_alignParentRight="true"
            android:layout_centerVertical="true"
            android:background="@drawable/btn_an_xxh"
            android:clickable="false"
            android:scaleType="fitCenter" />
    </RelativeLayout>

    <View
        android:layout_width="match_parent"
        android:layout_height="2px"
        android:layout_below="@id/titleRelativeLayout"
        android:background="#E7E7EF"
        android:clickable="false"
        />

    <RelativeLayout
        android:id="@+id/contentRelativeLayout"
        android:visibility="gone"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">
    </RelativeLayout>

</LinearLayout>

請注意，在此將顯示圖片的容器即contentRelativeLayout設置為gone。
為何要這么做呢？由于進入利用后是看不到圖片部份的，只有點擊后才可見。嗯哼，你大概已猜到了：圖片的隱藏和顯示是通過改變?nèi)萜鞯膙isibility實現的。是的！那圖片的逐步顯示和隱藏還有箭頭的旋轉又是怎樣做的呢？請看該控件的具體實現。

package com.stay4it.testcollapseview;

import android.content.Context;
import android.text.TextUtils;
import android.util.AttributeSet;
import android.util.DisplayMetrics;
import android.view.LayoutInflater;
import android.view.View;
import android.view.WindowManager;
import android.view.animation.Animation;
import android.view.animation.Transformation;
import android.widget.ImageView;
import android.widget.LinearLayout;
import android.widget.RelativeLayout;
import android.widget.TextView;
/**
 * 原創作者：
 * 谷哥的小弟
 *
 * 博客地址：
 * http://blog.csdn.net/lfdfhl
 */
public class CollapseView extends LinearLayout {
    private long duration = 350;
    private Context mContext;
    private TextView mNumberTextView;
    private TextView mTitleTextView;
    private RelativeLayout mContentRelativeLayout;
    private RelativeLayout mTitleRelativeLayout;
    private ImageView mArrowImageView;
    int parentWidthMeasureSpec;
    int parentHeightMeasureSpec;
    public CollapseView(Context context) {
        this(context, null);
    }

    public CollapseView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mContext=context;
        LayoutInflater.from(mContext).inflate(R.layout.collapse_layout, this);
        initView();
    }


    private void initView() {
        mNumberTextView=(TextView)findViewById(R.id.numberTextView);
        mTitleTextView =(TextView)findViewById(R.id.titleTextView);
        mTitleRelativeLayout= (RelativeLayout) findViewById(R.id.titleRelativeLayout);
        mContentRelativeLayout=(RelativeLayout)findViewById(R.id.contentRelativeLayout);
        mArrowImageView =(ImageView)findViewById(R.id.arrowImageView);
        mTitleRelativeLayout.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                rotateArrow();
            }
        });

        collapse(mContentRelativeLayout);
    }


    public void setNumber(String number){
        if(!TextUtils.isEmpty(number)){
            mNumberTextView.setText(number);
        }
    }

    public void setTitle(String title){
        if(!TextUtils.isEmpty(title)){
            mTitleTextView.setText(title);
        }
    }

    public void setContent(int resID){
        View view=LayoutInflater.from(mContext).inflate(resID,null);
        RelativeLayout.LayoutParams layoutParams=
                new RelativeLayout.LayoutParams(LayoutParams.MATCH_PARENT, LinearLayout.LayoutParams.WRAP_CONTENT);
        view.setLayoutParams(layoutParams);
        mContentRelativeLayout.addView(view);
    }


    public void rotateArrow() {
        int degree = 0;
        if (mArrowImageView.getTag() == null || mArrowImageView.getTag().equals(true)) {
            mArrowImageView.setTag(false);
            degree = -180;
            expand(mContentRelativeLayout);
        } else {
            degree = 0;
            mArrowImageView.setTag(true);
            collapse(mContentRelativeLayout);
        }
        mArrowImageView.animate().setDuration(duration).rotation(degree);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        parentWidthMeasureSpec=widthMeasureSpec;
        parentHeightMeasureSpec=heightMeasureSpec;
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        super.onLayout(changed, l, t, r, b);
    }

    // 展開
    private void expand(final View view) {
        WindowManager wm = (WindowManager) mContext.getSystemService(Context.WINDOW_SERVICE);
        DisplayMetrics outMetrics = new DisplayMetrics();
        wm.getDefaultDisplay().getMetrics(outMetrics);
        view.measure(parentWidthMeasureSpec, parentHeightMeasureSpec);
        final int measuredWidth = view.getMeasuredWidth();
        final int measuredHeight = view.getMeasuredHeight();
        view.setVisibility(View.VISIBLE);

        Animation animation = new Animation() {
            @Override
            protected void applyTransformation(float interpolatedTime, Transformation t) {
                if(interpolatedTime == 1){
                    view.getLayoutParams().height =measuredHeight;
                }else{
                    view.getLayoutParams().height =(int) (measuredHeight * interpolatedTime);
                }
                view.requestLayout();
            }


            @Override
            public boolean willChangeBounds() {
                return true;
            }
        };
        animation.setDuration(duration);
        view.startAnimation(animation);
    }

    // 折疊
    private void collapse(final View view) {
        final int measuredHeight = view.getMeasuredHeight();
        Animation animation = new Animation() {
            @Override
            protected void applyTransformation(float interpolatedTime, Transformation t) {
                if (interpolatedTime == 1) {
                    view.setVisibility(View.GONE);
                } else {
                    view.getLayoutParams().height = measuredHeight - (int) (measuredHeight * interpolatedTime);
                    view.requestLayout();
                }
            }

            @Override
            public boolean willChangeBounds() {
                return true;
            }
        };
        animation.setDuration(duration);
        view.startAnimation(animation);
    }
}

現就該代碼中的主要操作做1些分析和介紹。

控件提供setNumber()方法用于設置最左邊的數字，請參見代碼第62⑹6行。
比如你有3個女朋友，那末她們的編號分別就是1,2,3
控件提供setTitle()方法用于設置標題，請參見代碼第68⑺2行
比如，現女友，前女友，前前女友。
控件提供setContent()方法用于設置隱藏和顯示的內容，請參見代碼第74⑻0行。
請注意，該方法的參數是1個布局文件的ID。所以，要顯示和隱藏的東西只要寫在1個布局文件中就行。這樣就靈活多了，可以根據實際需求實現不同的布局就行。比如在這個例子中，我在1個布局文件中就只放了1個ImageView，然后將這個布局文件的ID傳遞給該方法就行。
實現Title部份Click監聽，請參見代碼第51⑸6行
在監聽到Click事件后顯示或隱藏content部份
實現content部份的顯示，請參見代碼第110⑴38行
在這遇到1個困難：
這個content會占多大的空間呢？
我猛地這么1問，大家可能有點懵圈。
如果沒有聽懂或回答不上來，我就先舉個例子：
小狗1秒鐘跑1米(即小狗的速度為1m/s)，請問小狗跑完這段路要多少時間？
看到這個問題，是否是覺得挺腦殘的，是否是有1種想抽我耳光的沖動？
你他妹的，路程的長短都沒有告知我，我怎樣知道小狗要跑多久？！真是日了狗了！

嗯哼，是的。我們在這里根本不知道這個View(比如此處的content)有多高多寬，我們固然也不知道它要占多大的空間！！那怎樣辦呢？在這就依照最直接粗魯?shù)姆绞絹怼龅絾栴}，解決問題！找出該View的寬和高！
前面在分析View的measure階段時我們知道這些控件的寬和高是由系統丈量的，在此以后我們只需要利用getMeasuredWidth()和getMeasuredHeight()就好了。但是這個控件的visibility本來是GONE的，系統在measure階段根本不會去丈量它的寬和高，所以現在需要我們自己去手動丈量。代碼以下：

view.measure(parentWidthMeasureSpec, parentHeightMeasureSpec);
獲得到view的寬高后借助于動畫實現content的漸次展開，請參見代碼第119⑴37行。
動畫的interpolatedTime在1定時間內(duration)從0變化到1，所以

measuredHeight * interpolatedTime

表示了content的高從0到measuredHeight的逐次變化，在這個變化的進程中不斷調用

view.requestLayout();

刷新界面，這樣就到達了料想的效果。
實現content部份的隱藏，請參見代碼第141⑴61行
隱藏的進程和之前的逐次顯示進程原理是1樣的，不再贅述。
實現箭頭的轉向，請參見代碼第83⑼5行
這個比較簡單，在此直接用屬性動畫(ViewPropertyAnimator)讓箭頭旋轉

示例小結：
在該demo中主要采取了手動丈量View的方式獲得View的大小。

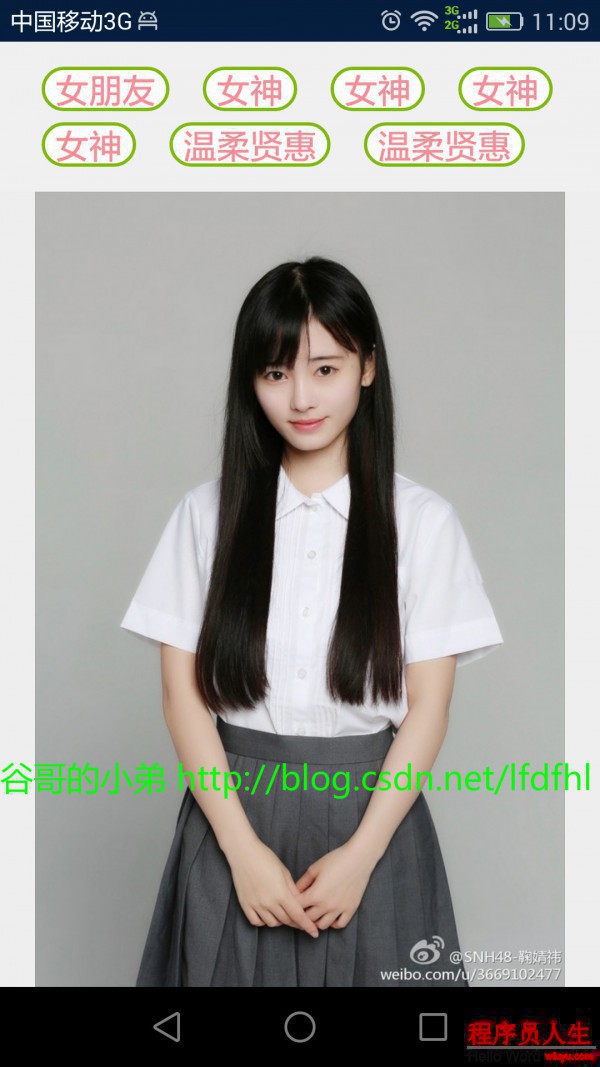

瞅瞅第2個例子，效果以下圖：

這里寫圖片描述
嗯哼，這個流式布局(FlowLayout)大家可能見過，它經常使用來做1些標簽的顯示。比如，我要給我女朋友的照片加上描寫，我就能夠設置tag為：”賢良淑德”, “女神”, “年輕美貌”, “清純”, “溫順賢慧”等等。而且在標簽的顯示進程中，如果這1行沒有足夠的空間顯示下1個標簽，那末會先自動換行然后再添加新的標簽。
好了，效果已看到了，我們來瞅瞅它是怎樣做的。

package com.stay4it.testflowlayout;

import android.content.Context;
import android.util.AttributeSet;
import android.view.View;
import android.view.ViewGroup;

/**
 * 原創作者：
 * 谷哥的小弟
 *
 * 博客地址：
 * http://blog.csdn.net/lfdfhl
 */
public class MyFlowLayout extends ViewGroup{
    private int  verticalSpacing = 20;
    public MyFlowLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
        int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
        int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        int widthUsed = paddingLeft + paddingRight;
        int heightUsed = paddingTop + paddingBottom;

        int childMaxHeightOfThisLine = 0;
        int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
                int childUsedWidth = 0;
                int childUsedHeight = 0;
                measureChild(child,widthMeasureSpec,heightMeasureSpec);
                childUsedWidth += child.getMeasuredWidth();
                childUsedHeight += child.getMeasuredHeight();

                LayoutParams childLayoutParams = child.getLayoutParams();

                MarginLayoutParams marginLayoutParams = (MarginLayoutParams) childLayoutParams;

                childUsedWidth += marginLayoutParams.leftMargin + marginLayoutParams.rightMargin;
                childUsedHeight += marginLayoutParams.topMargin + marginLayoutParams.bottomMargin;

                if (widthUsed + childUsedWidth < widthSpecSize) {
                    widthUsed += childUsedWidth;
                    if (childUsedHeight > childMaxHeightOfThisLine) {
                        childMaxHeightOfThisLine = childUsedHeight;
                    }
                } else {
                    heightUsed += childMaxHeightOfThisLine + verticalSpacing;
                    widthUsed = paddingLeft + paddingRight + childUsedWidth;
                    childMaxHeightOfThisLine = childUsedHeight;
                }

            }

        }

        heightUsed += childMaxHeightOfThisLine;
        setMeasuredDimension(widthSpecSize, heightUsed);
    }


    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        int childStartLayoutX = paddingLeft;
        int childStartLayoutY = paddingTop;

        int widthUsed = paddingLeft + paddingRight;

        int childMaxHeight = 0;

        int childCount = getChildCount();

        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
                int childNeededWidth, childNeedHeight;
                int left, top, right, bottom;

                int childMeasuredWidth = child.getMeasuredWidth();
                int childMeasuredHeight = child.getMeasuredHeight();

                LayoutParams childLayoutParams = child.getLayoutParams();
                MarginLayoutParams marginLayoutParams = (MarginLayoutParams) childLayoutParams;
                int childLeftMargin = marginLayoutParams.leftMargin;
                int childTopMargin = marginLayoutParams.topMargin;
                int childRightMargin = marginLayoutParams.rightMargin;
                int childBottomMargin = marginLayoutParams.bottomMargin;
                childNeededWidth = childLeftMargin + childRightMargin + childMeasuredWidth;
                childNeedHeight = childTopMargin + childBottomMargin + childMeasuredHeight;

                if (widthUsed + childNeededWidth <= r - l) {
                    if (childNeedHeight > childMaxHeight) {
                        childMaxHeight = childNeedHeight;
                    }
                    left = childStartLayoutX + childLeftMargin;
                    top = childStartLayoutY + childTopMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                } else {
                    childStartLayoutY += childMaxHeight + verticalSpacing;
                    childStartLayoutX = paddingLeft;
                    widthUsed = paddingLeft + paddingRight;
                    left = childStartLayoutX + childLeftMargin;
                    top = childStartLayoutY + childTopMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                    childMaxHeight = childNeedHeight;
                }
                child.layout(left, top, right, bottom);
            }
        }
    }

}

現就該代碼中的主要操作做1些分析和介紹。

控件繼承自ViewGroup，請參見代碼第15行。
系統自帶的布局比如LinearLayout很難滿足標簽自動換行的功能，所以繼承ViewGroup實現自需的設計和邏輯
重寫onMeasure( )，請參見代碼第22⑺1行。
2.1 獲得View寬和高的mode和size，請參見代碼第23⑵6行。
此處widthSpecSize表示了View的寬，該值在判斷是不是需要換行時會用到。
2.2 計算View在水平方向和垂直方向已占用的大小，請參見代碼第33⑶4行。
在源碼階段也分析過這些已占用的大小主要指的是View的padding值。
2.3 丈量每一個子View的寬和高，請參見代碼第38⑹7行。
這1步操作是關鍵。在這1步中需要丈量出來每一個子View的大小從而計算出該控件的高度。
在對代碼做具體分析之前，我們先明白幾個問題。
第1點：
我們常說丈量每一個子View的寬和高是為了將每一個子View的寬累加起來得到父View的寬，將每一個子View的高累加起來得到父View的高。
在此處，控件的寬就是屏幕的寬，所以我們不用去累加每一個子View的寬，但是要利用子View的寬判斷換行的時機。
至于控件的高，還是需要將每一個子View的高相累加。
第2點：
怎樣判斷需要換行顯示新的tag呢？如果：
這1行已占用的寬度+行將顯示的子View的寬度>該行總寬度
那末就要斟酌換行顯示該tag
第3點：
如果10個人站成1排，那末這個隊伍的高度是由誰決定的呢？固然是這排人里個子最高的人決定的。一樣的道理，幾個tag擺放在同1行，這1行的高度就是由最高的tag的值決定的；然后將每行的高度相加就是View的總高了。

嗯哼，明白了這些，我們再看代碼就容易很多了。
第1步：
利用measureChild( )丈量子View，請參見代碼第43行。
第2步：
計算子View需要占用的寬和高(childUsedWidth和childUsedHeight)，請參見代碼第51⑸2行。
第3步：
判斷和處理是不是需要換行，請參見代碼第54⑹3行。
第4步：
利用setMeasuredDimension()設置View的寬和高，請參見代碼第70行
重寫onLayout( )，請參見代碼第75⑴33行。
在onMeasure中已對每一個子View進行了丈量，在該階段需要把每一個子View擺放在適合的位置。
所以核心是肯定每一個子View的left, top, right, bottom。
在該進程中，一樣需要斟酌換行的問題，思路也和measure階段類似，故不再贅述。
