【Android 2D繪圖解析】系列文章將全面介紹Android繪圖相干，這篇簡單介紹下如何利用Android API進行1些簡單圖形的繪制，繪圖的條件是需要繼承自View，然后重寫它的onDraw(Canvas canvas) 方法便可。

首先我們新建1個類繼承自View，并重寫onDraw方法。

package com.leejz.androiddrawing;
//blog:www.lijizhou.com

public class CustomView extends View {

    public CustomView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
    }
}

然后在Layout中進行添加此View

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.leejz.androiddrawing.MainActivity">

    <com.leejz.androiddrawing.CustomView
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</LinearLayout>

這樣1個大體的自定義View的流程就搭建起來了，固然現在運行會顯示1片空白，由于我們還沒在onDraw方法進行任何的繪制，進行繪制前需要了解兩個API，Canvas和Paint。

Canvas翻譯成中文就是畫布的意思，Canvas負責進行繪制各種各樣的圖形，它有以下的1些繪制圖形方法

drawArc 繪制弧
drawBitmap 繪制位圖
drawCircle 繪制圓形
drawLine 繪制線
drawOval 繪制橢圓
drawPath 繪制路徑
drawPoint 繪制1個點
drawPoints 繪制多個點
drawRect 繪制矩形
drawRoundRect 繪制圓角矩形
drawText 繪制字符串
drawTextOnPath 沿著路徑繪制字符串

…更多的繪制方法參考 https://developer.android.com/reference/android/graphics/Canvas.html （需要科學上網）

Paint翻譯成中文有油漆涂料的意思，Paint主要負責設置繪圖的風格，包括畫筆的色彩，粗細，填充風格等，它有以下的1些設置方法。

setARGB/setColor 設置色彩
setAlpha 設置透明度
setAntiAlias 設置是不是抗鋸齒
setShader 設置畫筆的填充效果
setShadowLayer 設置陰影
setStyle 設置畫筆風格
setStrokeWidth 設置空心邊框的寬度
setTextSize 設置繪制文本時文字的大小

…更多的設置方法參考 https://developer.android.com/reference/android/graphics/Paint.html（需要科學上網）

我們利用上面的API進行1些簡單的繪圖

繪制圓形：drawCircle(float cx, float cy, float radius, Paint paint)

cx>圓心的x坐標
cy>圓心的y坐標
radius>圓的半徑
paint>繪制風格

 @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint=new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_blue_light));
        //繪制普通圓
        canvas.drawCircle(200,200,100,paint);
        //設置空心Style
        paint.setStyle(Paint.Style.STROKE);
        //設置空心邊框的寬度
        paint.setStrokeWidth(20);
        //繪制空心圓
        canvas.drawCircle(200,500,90,paint);
    }

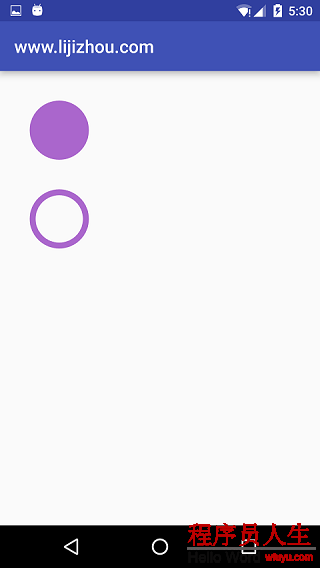

運行效果：

這里寫圖片描述

繪制矩形：drawRect(float left, float top, float right, float bottom, Paint paint) / drawRect(RectF rect, Paint paint)

left>矩形left的x坐標
top>矩形top的y坐標
right>矩形right的x坐標
bottom>矩形bottom的y坐標
paint>繪制風格

   @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint = new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_blue_light));
        //繪制正方形
        canvas.drawRect(100, 100, 300, 300, paint);
        //上面代碼同等于
        //RectF rel=new RectF(100,100,300,300);
        //canvas.drawRect(rel, paint);

        //設置空心Style
        paint.setStyle(Paint.Style.STROKE);
        //設置空心邊框的寬度
        paint.setStrokeWidth(20);
        //繪制空心矩形
        canvas.drawRect(100, 400, 600, 800, paint);
    }

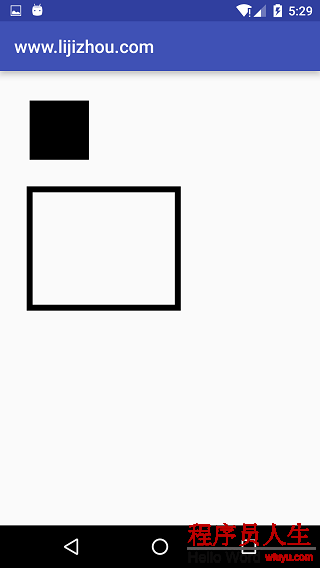

運行效果：

這里寫圖片描述

繪制圓角矩形：drawRoundRect(float left, float top, float right, float bottom, float rx, float ry, Paint paint) / drawRoundRect(RectF rect, float rx, float ry, Paint paint)

left>圖形left的x坐標
top>圖形top的y坐標
right>圖形right的x坐標
bottom>圖形bottom的y坐標
rx>x方向的圓角半徑
ry>y方向的圓角半徑
paint>繪制風格

   @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint = new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_blue_light));
        //繪制圓角矩形
        canvas.drawRoundRect(100, 100, 300, 300, 30, 30, paint);
        //上面代碼同等于
        //RectF rel=new RectF(100,100,300,300);
        //canvas.drawRoundRect(rel,30,30,paint);
        //設置空心Style
        paint.setStyle(Paint.Style.STROKE);
        //設置空心邊框的寬度
        paint.setStrokeWidth(20);
        //繪制空心圓角矩形
        canvas.drawRoundRect(100, 400, 600, 800, 30, 30, paint);

    }

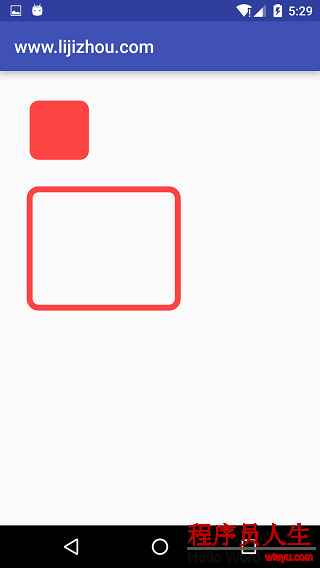

運行效果

這里寫圖片描述

繪制橢圓：drawOval(float left, float top, float right, float bottom, Paint paint)

left>圖形left的x坐標
top>圖形top的y坐標
right>圖形right的x坐標
bottom>圖形bottom的y坐標
paint>繪制風格

  @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint = new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_orange_dark));
        //繪制橢圓
        canvas.drawOval(100, 100, 500, 300, paint);
        //設置空心Style
        paint.setStyle(Paint.Style.STROKE);
        //設置空心邊框的寬度
        paint.setStrokeWidth(20);
        //繪制空心橢圓
        canvas.drawOval(100, 400, 600, 800, paint);
    }

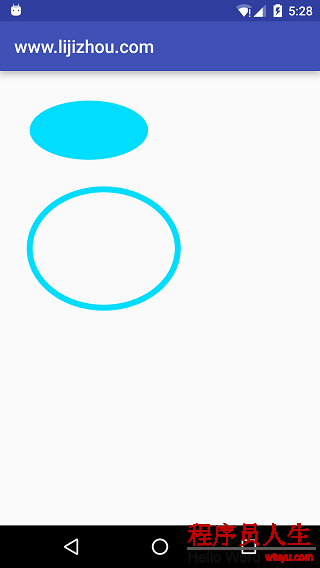

運行效果：

這里寫圖片描述

繪制?。篸rawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)

oval>指定圓弧的外輪廓矩形區域
startAngle>圓弧起始角度，單位為度
sweepAngle>圓弧掃過的角度，順時針方向，單位為度
useCenter>如果為True時，在繪制圓弧時將圓心包括在內，通經常使用來繪制扇形
paint>繪制風格

  @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint = new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_orange_dark));
        RectF rel = new RectF(100, 100, 300, 300);
        //實心圓弧
        canvas.drawArc(rel, 0, 270, false, paint);
        //實心圓弧 將圓心包括在內
        RectF rel2 = new RectF(100, 400, 300, 600);
        canvas.drawArc(rel2, 0, 270, true, paint);
        //設置空心Style
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(20);

        RectF rel3 = new RectF(100, 700, 300, 900);
        canvas.drawArc(rel3, 0, 270, false, paint);

        RectF rel4 = new RectF(100, 1000, 300, 1200);
        canvas.drawArc(rel4, 0, 270, true, paint);

    }

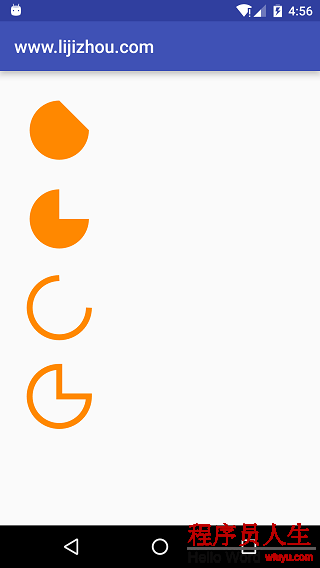

運行效果

這里寫圖片描述

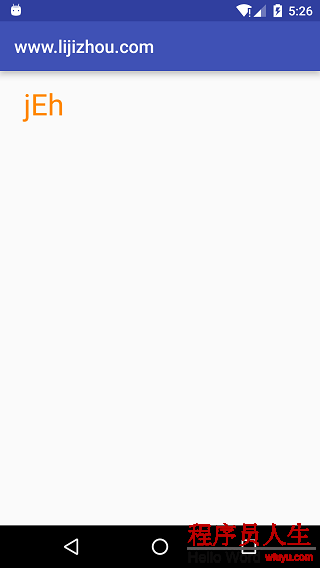

繪制文字：drawText(String text, float x, float y, Paint paint)

text>文本
x>文本origin的x坐標
y>文本baseline的y坐標
paint>繪制風格

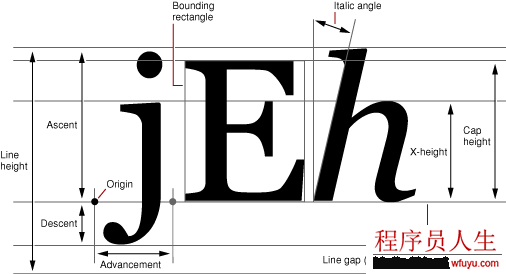

*origin和baseline示意圖
這里寫圖片描述

  @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint paint = new Paint();
        //去鋸齒
        paint.setAntiAlias(true);
        //設置色彩
        paint.setColor(getResources().getColor(android.R.color.holo_orange_dark));
        paint.setTextSize(100);
        //繪制文本
        canvas.drawText("jEh", 80, 150, paint);
    }
