本文首先介紹了從傅里葉變換到小波變換的發展史，然后側重強調了小波變換的兩種作用——時頻分析和多分辨率分析，最后講了1下吉布斯效應等相干知識。

小波的發展歷史與驅動

傅里葉變換

FT（傅里葉變換），通過將信號分解成正余弦函數（把3角函數當作函數空間的基），將時域信號轉化為頻域信號。缺點是只適用于安穩性信號，在頻域圖上不能取得對應頻率的時間信息。

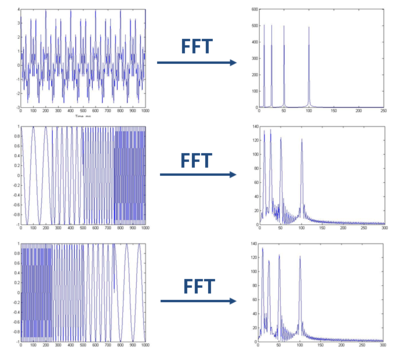

由上圖可以看到，對頻域成份相同的信號，即便信號在時域上的散布不1樣，F(xiàn)FT變換后的頻域圖卻幾近完全1樣。所以說，F(xiàn)FT只可以取得1段信號整體上包括哪些成份，但是對各成份出現的時間并沒有所知。因此時域相差很大的信號FFT以后的頻域圖可能完全相同。

短時傅里葉變換

STFT（短時傅里葉變換）添加時域信息的方法是設置窗格，認為窗格內的信號是安穩信號，對窗格內的信號分段進行FT分析。優點是可以取得頻域信息的同時可以取得時域信息。缺點是窗格大小很難設置。

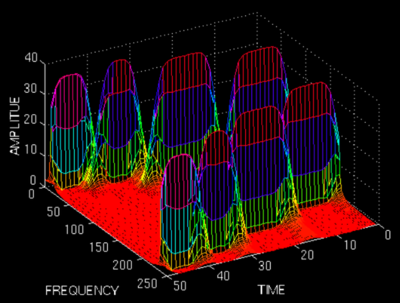

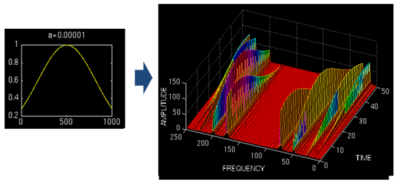

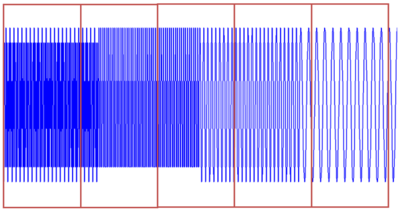

STFT的方法及效果以下圖：

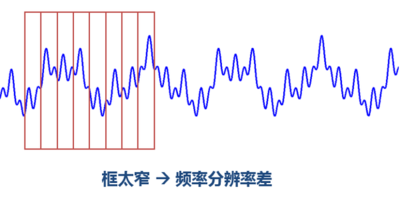

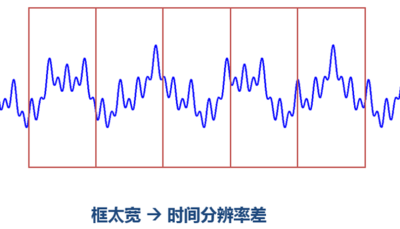

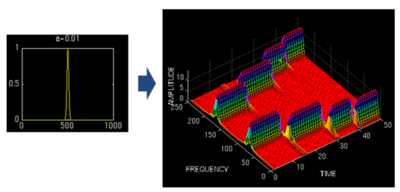

STFT的窗格問題以下：

由上面的圖可以看到，窄窗口時間分辨率高、頻率分辨率低；寬窗口時間分辨率低，頻率分辨率高。對時變的非穩態信號，高頻合適小窗口，低頻合適大窗口?？墒?strong>STFT的窗口是固定的，因此需要尋求別的方法。

小波變換

WT（小波變換），將傅里葉變換的基給換了—— 將無窮長的3角函數基換成了有限長的會衰減的小波基，這樣不但可以獲得頻率，還可以定位到時間。

傅里葉變換

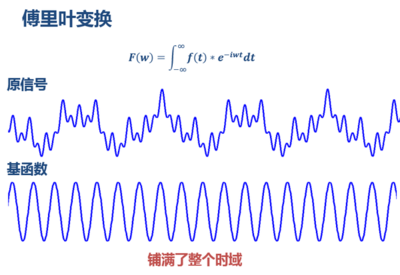

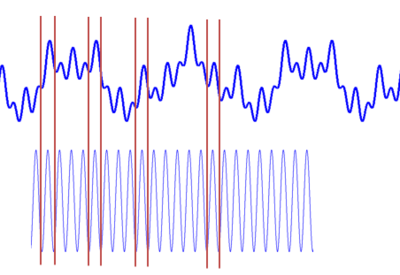

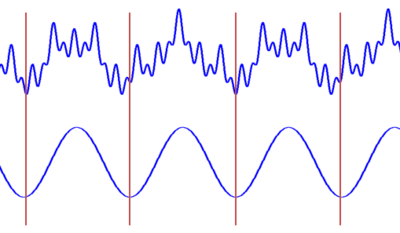

傅里葉變換，通過相互正交的3角函數信號和原信號在無窮上進行積分，積分越大表明信號越類似，包括該頻率的3角信號也就越多。

最后，每個f值對應了1個積分值，取得了頻率圖。

小波變換

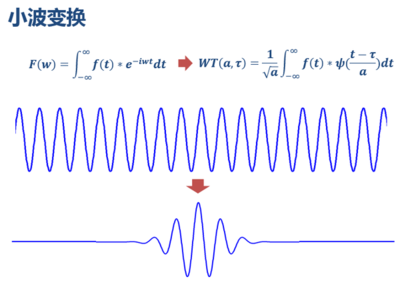

小波變換的原理類似傅里葉變換，只是把3角函數基換成了小波基。

與傅里葉變換不同，小波變換有兩個變量：scale和translation。scale控制小波函數的收縮，其導數即為頻率，translation控制小標函數的平移，平移量對應時間。

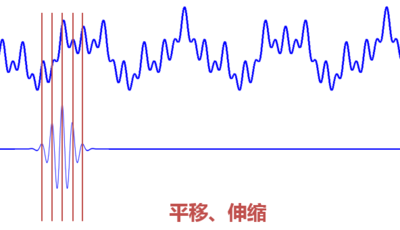

通過信號的伸縮平移，可以得到某種重合情況，這樣積分也會得到1個極大值，不同的是，得到頻率成份的同時，還可以知道該頻率的時間位置。

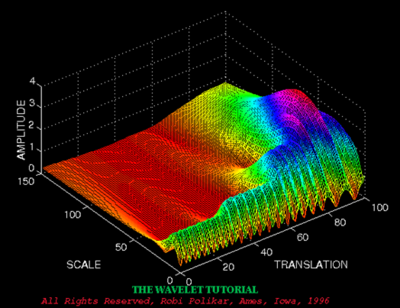

最后得到的也是3維的圖象：

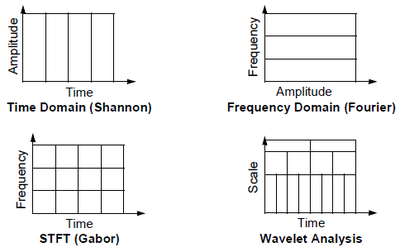

3種變換的對照

傅里葉變換，選擇正弦函數作為基函數，然后考察的到的展開式的性質。
對小波分析，首先提出想要的性質，然后推導出基函數。

小波變換

離散小波變換

連續小波變換

小波的多分辨率論述

小波的1個思想是在時間和頻率兩個方面提供有效的局部化，另外一個中心思想是多分辨率，即信號的分解是依照不同分辨率的細節1層1層進行的。

信號空間

L2(R)平方可積空間，如果函數g(t)是這個空間的元素，那末g(t)∈L2。

尺度函數

對2維函數族（構成空間的基底）：

對所有k∈Z，可以張成空間：

如果f(t)∈Vj，那末f(t)可以表示為：

也就是說，f(t)可以通過Vj空間的1組基底表示出來，并且這個基底是可以設置的。j越大，分辨率越高。

多分辨率分析

低分辨率上的信號，不但可以通過該低分辨率上的信號基底組合，還可以通太高分辨率上信號的基底組合起來。

尺度函數φj,k(t)張成了V空間，不同V空間的差空間W由小波函數ψj,k(t 生活不易，碼農辛苦
