8CollapsingToolbarLayout源碼分析

來源：程序員人生發布時間：2016-10-11 08:42:45 閱讀次數：2770次

純色Toolbar滑動

最簡單代碼

先從最簡單的看起

   <android.support.design.widget.AppBarLayout
        android:fitsSystemWindows="true"
        android:layout_width="match_parent"
        android:layout_height="256dp">

        <android.support.design.widget.CollapsingToolbarLayout
            android:id="@+id/collapsingToolbarLayout"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:layout_scrollFlags="scroll">

            <android.support.v7.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                android:background="?attr/colorPrimary"
                android:minHeight="?attr/actionBarSize"
                app:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
                app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />

        </android.support.design.widget.CollapsingToolbarLayout>

    </android.support.design.widget.AppBarLayout>

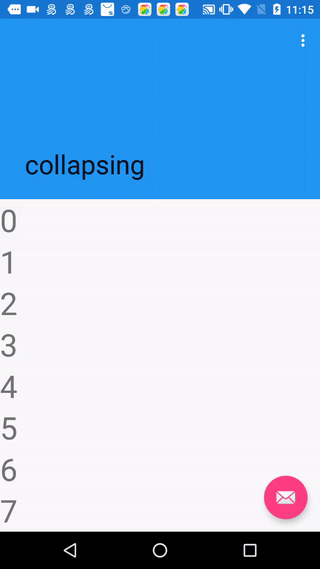

效果以下所示，toolbar可以舒展

AppBarLayout里有個接口，叫做OnOffsetChangedListener，如果AppBarLayout滑動了就會觸發里面的回調onOffsetChanged

    /**
     * Interface definition for a callback to be invoked when an {@link AppBarLayout}'s vertical
     * offset changes.
     */
    public interface OnOffsetChangedListener {
        /**
         * Called when the {@link AppBarLayout}'s layout offset has been changed. This allows
         * child views to implement custom behavior based on the offset (for instance pinning a
         * view at a certain y value).
         *
         * @param appBarLayout the {@link AppBarLayout} which offset has changed
         * @param verticalOffset the vertical offset for the parent {@link AppBarLayout}, in px
         */
        void onOffsetChanged(AppBarLayout appBarLayout, int verticalOffset);
    }

AppBarLayout滑動的時候會調用setHeaderTopBottomOffset，里面調用dispatchOffsetUpdates(appBarLayout),以下所示，會把移動的消息發給listeners

      private void dispatchOffsetUpdates(AppBarLayout layout) {
            final List<OnOffsetChangedListener> listeners = layout.mListeners;

            // Iterate backwards through the list so that most recently added listeners
            // get the first chance to decide
            for (int i = 0, z = listeners.size(); i < z; i++) {
                final OnOffsetChangedListener listener = listeners.get(i);
                if (listener != null) {
                    listener.onOffsetChanged(layout, getTopAndBottomOffset());
                }
            }
        }

而CollapsingToolbarLayout在onAttachedToWindow的時候加入
((AppBarLayout) parent).addOnOffsetChangedListener(mOnOffsetChangedListener);
其實就是注冊了1個listener，AppBarLayout滑動了，CollapsingToolbarLayout 內的mOnOffsetChangedListener就會知道并作出相應動畫，這里其實就是文字的縮小。主要代碼在CollapsingTextHelper內，主要就是根據當前AppBarLayout的offset來修改mScale。

此時CollapsingToolbarLayout和AppBarLayout1樣大小，包括statusbar 大小為256dp
mTotalScrollRange=range - getTopInset()=256dp-S=609
mDownPreScrollRange 0
mDownScrollRange =256dp=672
我曾以為mTotalScrollRange= mDownPreScrollRange+ mDownScrollRange，這里不成立了。
我試著把mDownScrollRange強行改成609，滑動仍然正常，由于下滑的時候offset是在變大的，所以不會到⑹72.

exitUntilCollapsed

再看設置了exitUntilCollapsed 以后，exitUntilCollapsed意思就是滑出直到折疊狀態，即滑出的時候最多到折疊狀態，沒法完全滑出

exitUntilCollapsed會改變上滑的范圍，上滑的范圍就是mTotalScrollRange，

    private int getUpNestedPreScrollRange() {
        return getTotalScrollRange();
    }

   public final int getTotalScrollRange() {
        if (mTotalScrollRange != INVALID_SCROLL_RANGE) {
            return mTotalScrollRange;
        }

        int range = 0;
        for (int i = 0, z = getChildCount(); i < z; i++) {
            final View child = getChildAt(i);
            final LayoutParams lp = (LayoutParams) child.getLayoutParams();
            final int childHeight = child.getMeasuredHeight();
            final int flags = lp.mScrollFlags;

            if ((flags & LayoutParams.SCROLL_FLAG_SCROLL) != 0) {
                // We're set to scroll so add the child's height
                range += childHeight + lp.topMargin + lp.bottomMargin;

                if ((flags & LayoutParams.SCROLL_FLAG_EXIT_UNTIL_COLLAPSED) != 0) {
                    // For a collapsing scroll, we to take the collapsed height into account.
                    // We also break straight away since later views can't scroll beneath
                    // us
                    //減去標記了SCROLL_FLAG_EXIT_UNTIL_COLLAPSED的child的最小高度
                    range -= ViewCompat.getMinimumHeight(child);
                    break;
                }
            } else {
                // As soon as a view doesn't have the scroll flag, we end the range calculation.
                // This is because views below can not scroll under a fixed view.
                break;
            }
        }
        return mTotalScrollRange = Math.max(0, range - getTopInset());
    }

由上可知，在算mTotalScrollRange的時候會減去標記了SCROLL_FLAG_EXIT_UNTIL_COLLAPSED的child的最小高度，這里就是減去CollapsingToolbarLayout的minHeight，但是又有個問題，CollapsingToolbarLayout我們并沒有設置minHeight，我們只是在Toolbar里設置了minHeight。CollapsingToolbarLayout在onLayout的時候會調用setMinimumHeight(getHeightWithMargins(mToolbar));，這樣CollapsingToolbarLayout就有了minHeight，這個值是toolbar的height加上下margin，跟Toolbar的minHeight沒關系。試試看把Toolbar的minHeight去掉，絕不影響。所以此時mTotalScrollRange會減去CollapsingToolbarLayout的minHeight，這樣上滑的時候就會留出1部份高度，不全部滑出，留出的高度就是CollapsingToolbarLayout的minHeight=toolbar高度+上下margin

定住toolbar

Toolbar設置app:layout_collapseMode=”pin”

這竟然可以定住toolbar，和appbarlayout的設計又有點不符合，appbarlayout是認為底部可以存在不滑動的區域，但頂部不可以，那這里怎樣做到的，實際上，他是隨著appbarlayout往上offset了，然后他自己以后又offset了1次，使得toolbar相對屏幕的位置不變。實際上，假定appbarlayout往上滑了11，那末appbarlayout的offset是⑴1，此時我們又offset了1次，把toolbar相對CollapsingToolbarLayout的offset設置為11，這樣toolbar相對屏幕就相當于沒變化,核心代碼在android.support.design.widget.CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged

//CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged
            for (int i = 0, z = getChildCount(); i < z; i++) {
                final View child = getChildAt(i);
                final LayoutParams lp = (LayoutParams) child.getLayoutParams();
                final ViewOffsetHelper offsetHelper = getViewOffsetHelper(child);

                switch (lp.mCollapseMode) {
                    case LayoutParams.COLLAPSE_MODE_PIN:
                    //調劑offset使得child看起來不動
                        if (getHeight() - insetTop + verticalOffset >= child.getHeight()) {
                            offsetHelper.setTopAndBottomOffset(-verticalOffset);
                        }
                        break;
                    case LayoutParams.COLLAPSE_MODE_PARALLAX:
                    //調劑offset實現視差滑動
                        offsetHelper.setTopAndBottomOffset(
                                Math.round(-verticalOffset * lp.mParallaxMult));
                        break;
                }
            }

帶背景圖toolbar

對應case1

上滑的進程中，背景由圖片變成純色，狀態欄也由透明變成純色，這個變化是甚么時候呢？這個臨界點由getScrimTriggerOffset決定

        //CollapsingToolbarLayout.OffsetUpdateListener#onOffsetChanged
      // Show or hide the scrims if needed
            if (mContentScrim != null || mStatusBarScrim != null) {
                setScrimsShown(getHeight() + verticalOffset < getScrimTriggerOffset() + insetTop);
            }

    /**
     * The additional offset used to define when to trigger the scrim visibility change.
     */
    final int getScrimTriggerOffset() {
        return 2 * ViewCompat.getMinimumHeight(this);
    }

截了個圖，大概是這個位置，圖片可見部份的高度就是getScrimTriggerOffset的值,下1瞬間圖片就會變成純色。實際上就是在上面蓋了個mContentScrim，mContentScrim就是1個ColorDrawable ，色彩為colorPrimary.因而可知修改CollapsingToolbarLayout的minHeight就能夠修改變化瞬間的位置

變成純色的同時，狀態欄也從透明變成有色彩colorPrimaryDark。mScrimAlpha由1變成255，狀態欄變成純色，實際上是在狀態欄的位置畫了1個純色的矩形，由mStatusBarScrim來實現，mStatusBarScrim的色彩也能夠指定。

       if (mStatusBarScrim != null && mScrimAlpha > 0) {
            final int topInset = mLastInsets != null ? mLastInsets.getSystemWindowInsetTop() : 0;
            if (topInset > 0) {
                mStatusBarScrim.setBounds(0, -mCurrentOffset, getWidth(),
                        topInset - mCurrentOffset);
                mStatusBarScrim.mutate().setAlpha(mScrimAlpha);
                mStatusBarScrim.draw(canvas);
            }
        }

初始態覆蓋狀態欄

對應case3
給ImageView加上fitSystemWindow，為何就有效果，讓初始態覆蓋狀態欄
不加的話，ImageView會被設置1個offset(insetTop)，讓他處于狀態欄下邊，如果加了，那就進不到L7，所以可以覆蓋狀態欄。

//android.support.design.widget.CollapsingToolbarLayout#onLayout
         if (mLastInsets != null && !ViewCompat.getFitsSystemWindows(child)) {
                final int insetTop = mLastInsets.getSystemWindowInsetTop();
                if (child.getTop() < insetTop) {
                    // If the child isn't set to fit system windows but is drawing within the inset
                    // offset it down
                    ViewCompat.offsetTopAndBottom(child, insetTop);
                }
            }

enterAlwaysCollapsed

再來看看enterAlwaysCollapsed有甚么用
我拿CollapsImageActivity3試了1下，app:layout_scrollFlags=”scroll|enterAlways|enterAlwaysCollapsed” 發現有bug，下滑pre的時候顯示以下，應當是下滑的范圍（mDownPreScrollRange）少算了個statubar。暫時沒有甚么好的解決方案，看google后期會不會修復這個bug還是放棄enterAlwaysCollapsed。
