熱修復

熱修復作為當下熱門的技術，在業界內比較著名的有阿里巴巴的AndFix、Dexposed，騰訊QQ空間的超級補釘技術和微信的Tinker。最近阿里百川推出的HotFix熱修復服務就基于AndFix技術，定位于線上緊急BUG的即時修復，所以AndFix技術這塊我們重點分析阿里百川HotFix。下面，我們就分別介紹QQ空間超級熱補釘技術和微信的Tinker和阿里百川HotFix技術

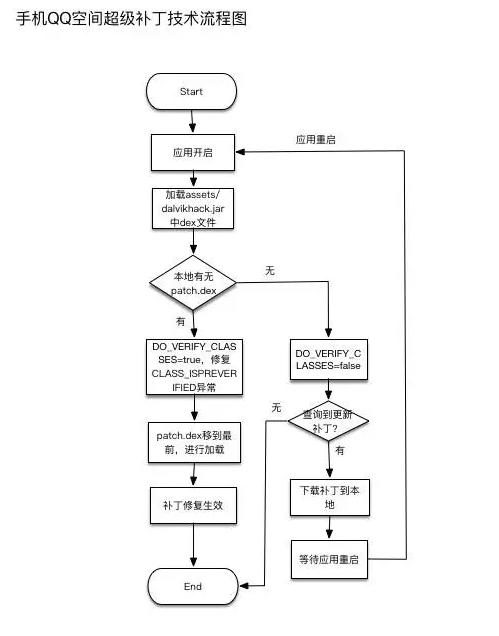

qq空間超級補釘方案

超級補釘技術基于DEX分包方案，使用了多DEX加載的原理，大致的進程就是：把BUG方法修復以后，放到1個單獨的DEX里，插入到dexElements數組的最前面，讓虛擬機去加載修復完后的方法。

當patch.dex中包括Test.class時就會優先加載，在后續的DEX中遇到Test.class的話就會直接返回而不去加載，這樣就到達了修復的目的。

但是有1個問題是，當兩個調用關系的類不在同1個DEX時，就會產生異常報錯。我們知道，在APK安裝時，虛擬機需要將classes.dex優化成odex文件，然后才會履行。在這個進程中，會進行類的verify操作，如果調用關系的類都在同1個DEX中的話就會被打上CLASS_ISPREVERIFIED的標志，然后才會寫入odex文件。

所以，為了可以正常的進行打補釘修復，必須避免類被打上CLASS_ISPREVERIFIED標志，具體的做法就是單獨放1個類在另外DEX中，讓其他類調用。

我們來逆向手機QQ空間APK看1下具體的實現：

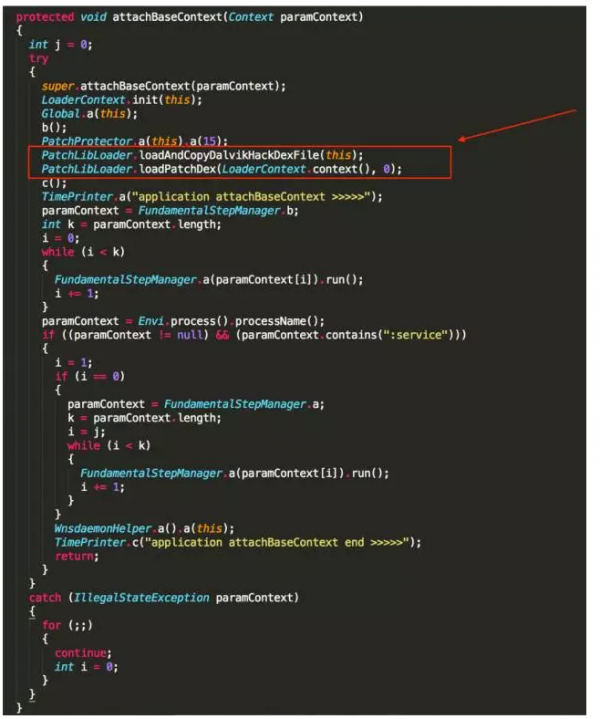

先進入程序入口QZoneRealApplication，在attachBaseContext中進行了兩步操作：修復CLASS_ISPREVERIFIED標志致使的unexpected DEX problem異常、加載修復的DEX。

1. 修復unexpectedDEX problem異常

   可以看到，這里是要加載1個libs目錄下的dalvikhack.jar。在項目的assets/libs找到該文件，解壓得到classes.dex文件，逆向打開該DEX文件

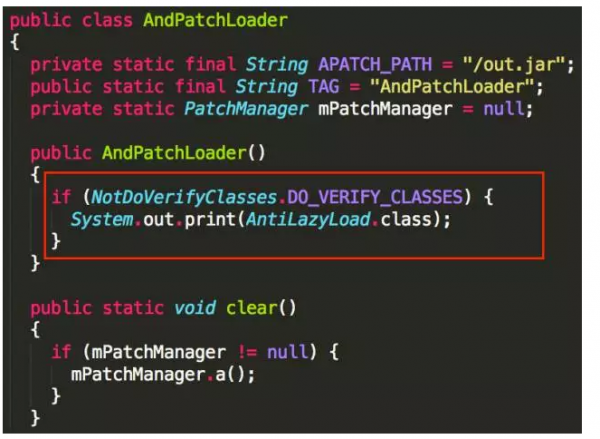

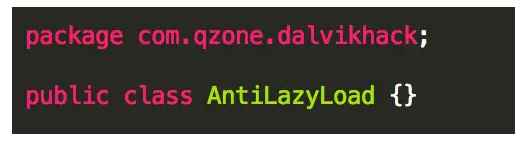

   通過不同的DEX加載進來，然后在每個類的構造方法中援用其他dex中的唯1類AnitLazyLoad，避免類被打上CLASS_ISPREVERIFIED標志

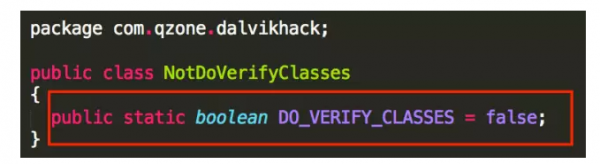

   在無修復的情況下，將DO_VERIFY_CLASSES設置為false，提高性能。只有在需要修復的時候，才設置為true

   至于如何加載進來，與接下來第2個步驟基本相同
2. 加載修復的DEX

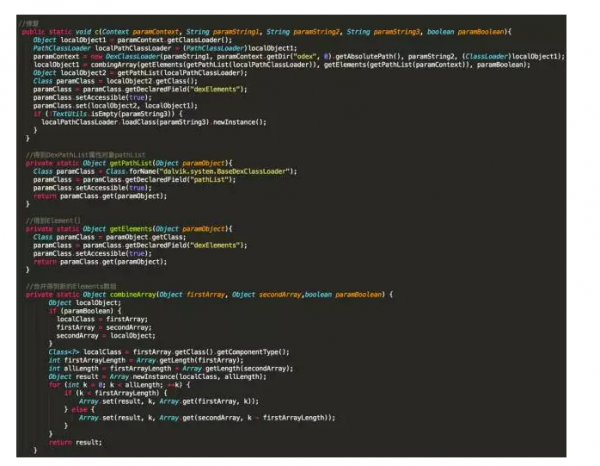

   從loadPatchDex()方法進入，經過幾次跳轉，到達核心的代碼段，SystemClassLoaderInjector.c()。由于進行了混淆和屢次方法的跳轉，因而將核心代碼段做了以下整理

   修復的步驟為：

   • 可以看出是通過獲得到當前利用的Classloader，即為BaseDexClassloader
   • 通過反射獲得到他的DexPathList屬性對象pathList
   • 通過反射調用pathList的dexElements方法把patch.dex轉化為Element[]
   • 兩個Element[]進行合并，把patch.dex放到最前面去
   • 加載Element[]，到達修復目的


優勢
1. 沒有合成整包（和微信Tinker比起來），產物比較小，比較靈活
2. 可以實現類替換，兼容性高。（某些3星手機不起作用）

不足
1. 不支持即時生效，必須通太重啟才能生效
2. 實現修復這個進程，必須在利用中加入兩個dex！dalvikhack.dex中只有1個類，對性能影響不大，但是對patch.dex來講，修復的類到了1定數量，就需要花很多的時間加載。對手淘這類航母級利用來講，啟動耗時增加2s以上是不能夠接受的事
3. 在ART模式下，如果類修改了結構，就會出現內存錯亂的問題。為了解決這個問題，就必須把所有相干的調用類、父類子類等等全部加載到patch.dex中，致使補釘包異常的大，進1步增加利用啟動加載的時候，耗時更加嚴重

微信Tinker

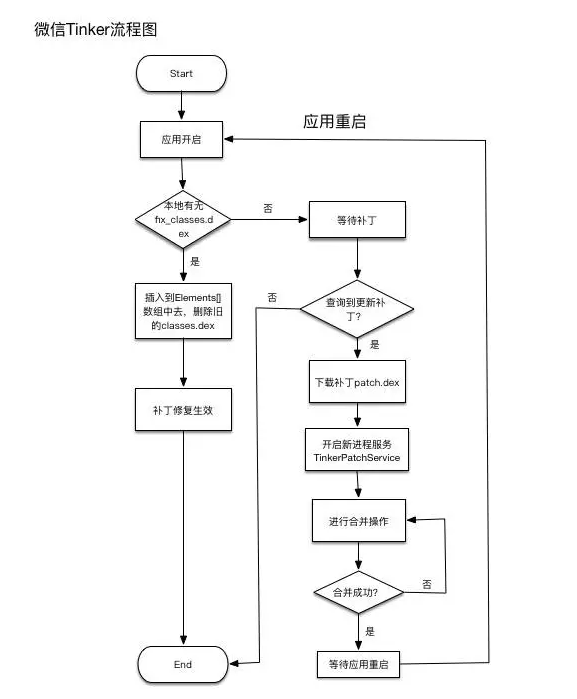

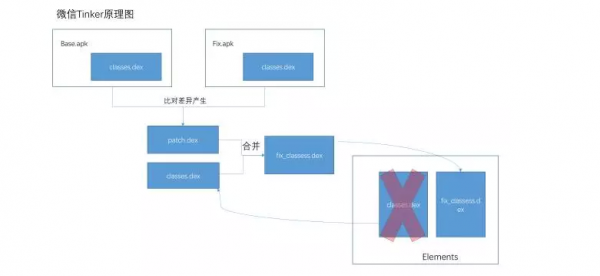

微信針對QQ空間超級補釘技術的不足提出了1個提供DEX差量包，整體替換DEX的方案。主要的原理是與QQ空間超級補釘技術基本相同，區分在于不再將patch.dex增加到elements數組中，而是差量的方式給出patch.dex，然后將patch.dex與利用的classes.dex合并，然后整體替換掉舊的DEX，到達修復的目的

• 我們來逆向微信APK看1下具體的實現：

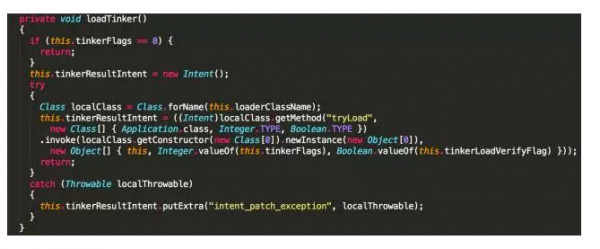

  先找到利用入口TinkerApplication，在onBaseContextAttached()調用了loadTinker()

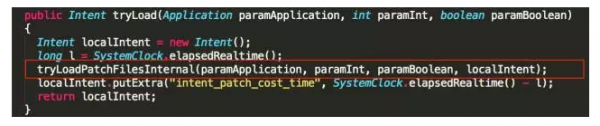

* 進入TinkerLoader的tryLoad()方法中

* 從方法名可以預感，在tryLoadPatchFilesInternal()中嘗試加載本地的補釘，再經過跳轉進入核心修復功能類SystemClassLoaderAdder.class中

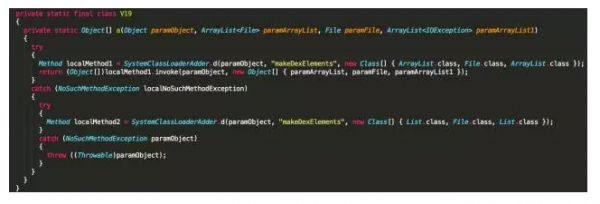

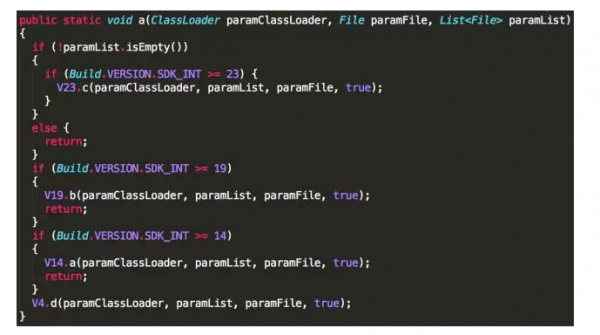

* 代碼中可以看出，根據Android版本的不同，分別采取具體的修復操作，不過原理都是1樣的。我們以V19為例

* 從代碼中可以看到，通過反射操作得到PathClassLoader的DexPatchList,反射調用patchlist的makeDexElements()方法吧本地的dex文件直代替換到Element[]數組中去，到達修復的目的。

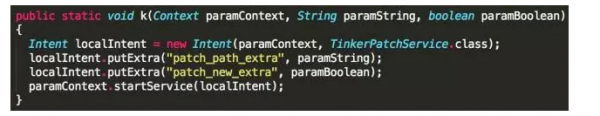

對如何進行patch.dex與classes.dex的合并操作，這里微信開啟了1個新的進程，開啟新進程的服務TinkerPatchService進行合并

優勢
1. 合成整包，不用在構造函數插入代碼，避免verify，verify和opt在編譯期間就已完成，不會在運行期間進行
2. 性能提高。兼容性和穩定性比較高。
3. 開發者透明，不需要對包進行額外處理

不足
1. 與超級補釘技術1樣，不支持即時生效，必須通太重啟利用的方式才能生效。
2. 需要給利用開啟新的進程才能進行合并，并且很容易由于內存消耗等緣由合并失敗。
3. 占用額外磁盤空間，對多DEX的利用來講，如果修改了多個DEX文件，就需要下發多個patch.dex與對應的classes.dex進行合并操作時這類情況會更嚴重，因此合并進程的失敗率也會更高。

阿里百川HotFix

阿里百川推出的熱修復HotFix服務，相對QQ空間超級補釘技術和微信Tinker來講，定位于緊急bug修復的場景下，能夠最及時的修復bug，下拉補釘立即生效無需等待

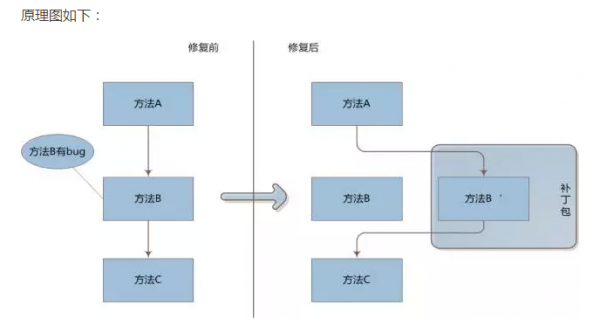

1. AndFix實現原理
   AndFix不同于QQ空間超級補釘技術和微信Tinker通過增加或替換全部DEX的方案，提供了1種運行時在Native修改Filed指針的方式，實現方法的替換，到達即時生效無需重啟，對利用無性能消耗的目的

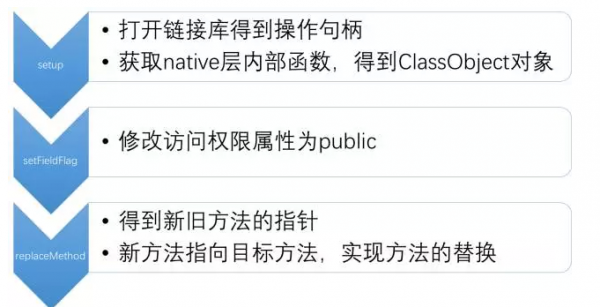

2. AndFix實現進程


   • 以Dalvik裝備為例，來分析具體的實現進程

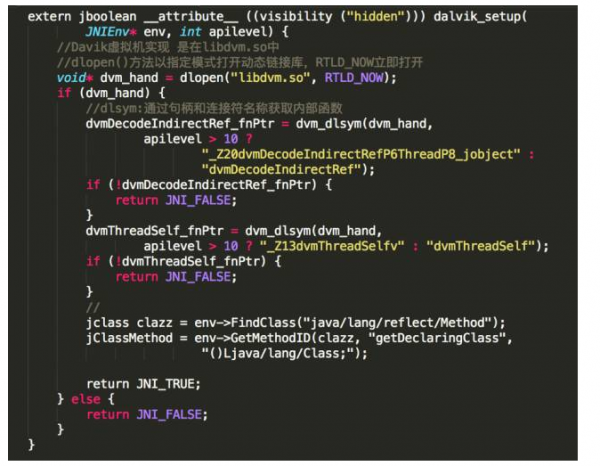

   • setup()

     對Dalvik來講，遵守JIT即時編譯機制，需要在運行時裝載libdvm.so動態庫，獲得以下內部函數：
     1） dvmThreadSelf( )：查詢當前的線程；
     2）dvmDecodeIndirectRef()：根據當前線程取得ClassObject對象。

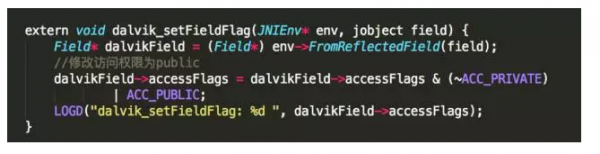

   • setFieldFlag

     該操作的目的：讓private、protected的方法和字段可被動態庫看見并辨認。緣由在于動態庫會疏忽非public屬性的字段和方法

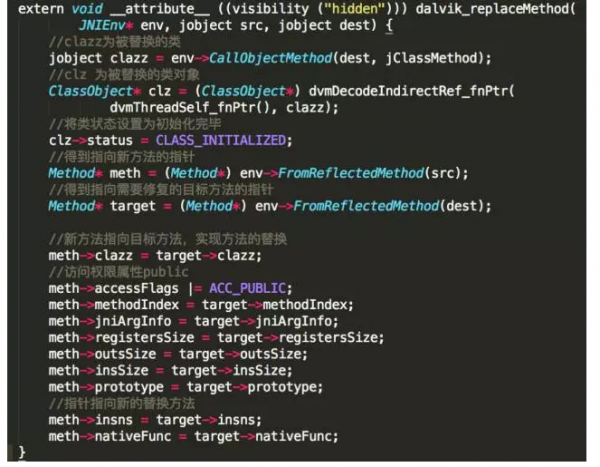

   • replaceMethod

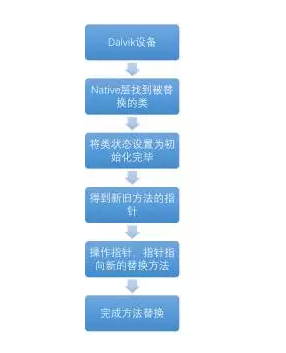

該步驟是方法替換的核心，替換的流程以下

優勢
1. BUG修復的即時性
2. 補釘包一樣采取差量技術，生成的PATCH體積小
3. 對利用無侵入，幾近無性能消耗

不足
1. 不支持新增字段，和修改方法，也不支持對資源的替換。
2. 由于廠商的自定義ROM，對少數機型暫不支持

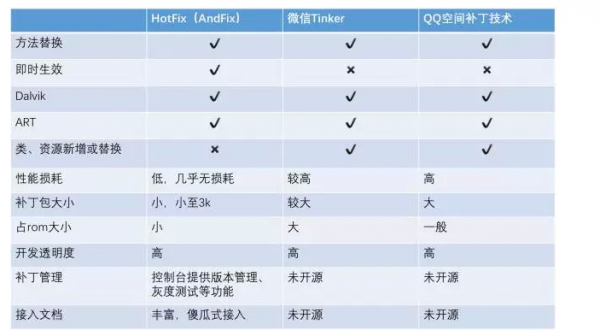

綜合分析各個方案

熱修復的坑和解

我們可以看到，QQ空間超級補釘技術和微信Tinker的修復原理都基于類加載，在功能上已支持類、資源的替換和新增，功能非常強大。既然已有了這么強大的熱修復技術，為何阿里百川還要推出自己的熱修復方案HotFix呢？

1、多DEX帶來的性能問題和影響

我們知道，多DEX方案用來解決利用方法數65k的問題，現在Google也官方支持了MultiDex的實現方案。但是，這實在是利用因方法數超越而作出的不得已的下策，但是超級補釘技術和Tinker作為1種熱修復的方案，平生給利用增加了多個DEX，而多DEX技術最大的問題在于性能上的坑，因此基于這類方案的補釘技術影響利用的性能是無疑的

1. 啟動加載時間太長

我們可以看到，超級補釘技術和Tinker都選擇在Application的attachBaseContext()進行補釘dex的加載，即便這是加載dex的最好時機，但是仍然會帶來很大的性能問題，首當其沖的就是啟動時間太長。

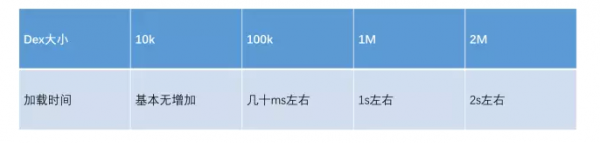

對補釘DEX來講，利用啟動時虛擬機會進行dexopt操作，將patch.dex文件轉換成odex文件，這個進程非常耗時。而這個進程，又要求需要在主線程中，以同步的方式履行，否則沒法成功進行修復。就DEX的加載時間，大概做了以下的時間測試

隨著patch.dex的增加，在不做任何優化的情況下，啟動時間也直線增長。對1個利用來講，這簡直是災害性的

2. 易造成利用的ANR和Crash

正是特別多DEX加載致使了啟動時間太長，很容易就會引發利用的ANR。我們知道當利用在主線程等待超過5s以后，就會直接致使長時間無響應而退出。超級補釘技術為保證ART不出現地址錯亂問題，需要將所有關聯的類全部加入到補釘中，而微信Tinker采取1種差量包合并加載的方式，都會使要加載的dex體積變得很大。這也很大程度上容易致使ANR情況的出現。
除利用ANR之外，多DEX模式也一樣很容易致使Crash情況的出現。我們知道，超級補釘技術為了保證ART裝備下不出現地址錯亂問題，需要把修改類的所有相干類全部加入到補釘中，這里會出現1個問題，為了保證補釘包的體積最小，能否保證引入全部的關聯類而不引入無關的類呢？1旦沒有引入關聯的類，就會出現以下的異常：
1. NoClassDefFoundError
2. Could not find class
3. Could not find method
出現這些異常，就會直接致使利用的Crash退出。
所以，不難看出如果我們需要修復1個不是Crash的BUG，但是由于未加入相干類而致使了更嚴重的Crash，就更加的得不償失。
總的來講，熱修復本質的目的是為了保證利用更加穩定，而不是為了更強大的功能引入更大的風險和不穩定性。

2、熱修復 or 插件化？

• 插件化：1個程序劃分為不同的部份，以插件的情勢加載到利用中去，本質上它使用的技術還是熱修復技術，只是加入了更多工程實踐，讓它支持大范圍的代碼更新和資源和SO包的更新。

• 熱修復：當線上利用出現緊急BUG，為了不重新發版，并且保證修復的及時性而進行的1項在線推送補釘?shù)男迯?fù)方案。

從概念上我們可以看到，插件化使用處景更多是功能，熱修復使用常見在于修復。從這個層面來講，插件化必定功能更加強大，能做的事情也更多。QQ空間超級補釘技術和微信Tinker從類、資源的替換和更新上來看，與其說是熱修復，不如說是插件化。
固然，強大的功能也就增加了不穩定的因素。比如上文提到的增加啟動時間，致使ANR、Crash的問題。
QQ空間超級補釘技術和微信Tinker提供了更加強大的功能，但是對利用的性能和穩定有較大的影響，就BUG修復的這個使用處景上還不夠明確，并且顯得太重

針對利用的性能消耗，我們可以舉例做1個對照

• 某APP的啟動載入時間為3s左右，本身就是基于多DEX模式的實現。
• 分別接入3種熱修復服務，根據騰訊提供超級補釘技術和Tinker的數據，那末會變成以下的場景：
• 阿里百川HotFix:啟動時間幾近無增加，不增加運行期額外的磁盤消耗。
• QQ空間超級補釘技術：如果利用有700個類，啟動耗時增加超過2.5s，到達5.5s以上。
• 微信Tinker：假定利用有5個DEX文件，分別修改了這5個DEX，產生5個patch.dex文件，就要進行5次的patch合并動作，假定每一個補釘1M，那末就要多占用7.5M的磁盤空間。

明顯對修復緊急BUG這個場景，阿里百川HotFix的更加適合，它更加輕量，可以在不重啟的情況下生效，且對性能幾近沒有影響。微信Tinker、QQ空間超級補釘技術更多地把場景定位在發布小的新功能上，采取ClassLoader的模式，犧牲較高的性能代價去實現類、資源新增或替換的功能。阿里百川HotFix對利用本身做到無侵入，無性能消耗

總結

QQ空間超級補釘技術和微信Tinker 支持新增類和資源的替換，在1些功能化的更新上更加強大，但對利用的性能和穩定會有的1定的影響；阿里百川HotFix雖然暫時不支持新增類和資源的替換，對新功能的發布也有所限制，但是作為1項定位為線上緊急BUG的熱修復的服務來講，能夠真正做到BUG即時修復用戶無感知，同時保證對利用性能不產生沒必要要的消耗，在熱修復方面不失為1個好的選擇!
