Android 內存管理機制詳解

來源：程序員人生發布時間：2016-12-06 10:38:45 閱讀次數：5615次

??嵌入式裝備的1個普遍特點是內存容量相對有限。當運行的程序超過1定數量時，或觸及復雜的計算時，極可能出現內存不足，進而致使系統卡頓的現象。Android 系統也不例外，它一樣面臨著裝備物理內存短缺的窘境。對已啟動過1次的Android程序，再1次啟動所花的時間會明顯減少。緣由在于Android系統其實不馬上清算那些已”淡出視野”的程序（比如你調用Activity.finish退出UI界面）。它們?cè)?定的時間里依然駐留在內存中。這樣做的好處是明顯的，即下1次啟動不需要再為程序重新創建1個進程；壞處就是，加大了內存OOM的幾率。

Linux內存監控機制（OOMKiller）

??Android是基于Linux的，而Linux底層內核有自己的內存監控機制，即OOMKiller。1旦發現系統的可用內存到達臨界值，這個OOM的管理者就會自動跳出來清算內存。

OOMKiller有不同的策略和不同的處理手段。它的核心思想以下：

依照優先級順序，從低到高逐漸殺掉進程，回收內存。

優先級的設定策略主要斟酌兩個方面：1個是要斟酌對系統的侵害程度（例如系統的核心進程，優先級通常較高），另外一方面也希望盡量多地釋放無用內存。1個公道的策略最少需要斟酌以下幾個因素：

進程消耗的內存
進程占用的CPU時間
oom_adj(OOM權重)

??內核所管理的進程都有1個衡量其oom權重的值，存儲在/proc/< PID >/oom_adj中。根據這1權重值和上面所提及的若干其他因素，系統會實時給每一個進程評分，以決定OOM時應當殺死哪些進程。
這個值存儲在/proc/< PID >/oom_score中。
oom_score分?jǐn)?shù)越低的進程，被殺死的幾率越小，或說被殺死的時間越晚。
下面展現了PID為5912的NetworkManager進程的oom_adj 和oom_score,可以看到分?jǐn)?shù)很低，說明此進程10分重要，1般不會被系統殺死。

oom_score

Android 內存管理機制

基于Linux內核OOM Killer的核心思想，Android 系統擴大出了自己的內存監控體系。由于Linux下的內存殺手需要等到系統資源”瀕臨絕境”的情況下才會產生效果，而Android則實現了自己的Killer.

Android 系統為此開發了1個專門的驅動，名為Low Memory Killer(LMK)。源碼路徑在內核工程的 drivers/staging/android/Lowmemorykiller.c中。
它的驅動加載函數以下：

static int __init lowmem_init(void)
{
    register_shrinker(&lowmem_shrinker);
    return 0;
}

可見LMK向內核線程注冊了1個shrinker的監聽回調，實現體為lowmem_shrinker。當系統的空閑頁面低于1定閾值時，這個回調就會被履行。

Lowmemorykiller.c 中定義了兩個數組，分別以下：

static short lowmem_adj[6] = {
    0,
    1,
    6,
   12,
 };
static int lowmem_adj_size = 4;//下面的數值以此為單位（頁大小）
static int lowmem_minfree[6] = {
    3 * 512,    /* 6MB */
    2 * 1024,   /* 8MB */
    4 * 1024,   /* 16MB */
    16 * 1024,  /* 64MB */
};

第1個數組lowmem_adj最多有6個元素，默許只定義了4個，它表示可用容量處于”某層級”時需要被處理的adj值；第2個數組則是對”層級”的描寫。這樣說可能不清楚，舉個例子，lowmem_minfree 的第1個元素是3*512，3*512*lowmem_adj_size=6MB.意味著當可用內存小于6MB時，Killer需要清算adj的值為0(即lowmem_adj的第1個元素)以下的那些進程。其中adj的取值范圍是⑴7~15，數字越小表示進程級別越高，通常只有0⑴5被使用。

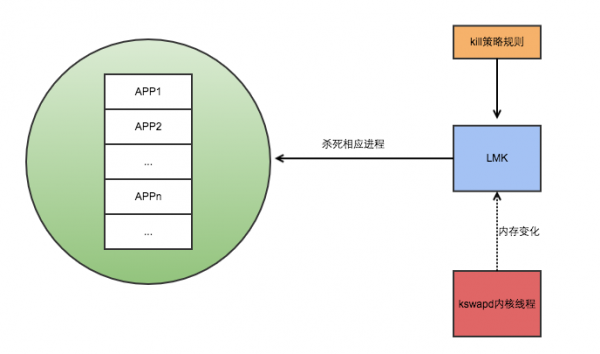

下圖是LWK機制的實現簡圖。

LWK實現簡圖

這兩個數組只是系統的預定義值，我們可以根據項目的實際需求來定制。

Android系統提供了相應的文件來供我們修改這兩組值。

路徑以下：

/sys/module/lowmemorykiller/parameters/adj
/sys/module/lowmemorykiller/parameters/minfree

可以在 init.rc(系統啟動時，由init進程解析的第1個腳本)中加入以下語句。init.rc路徑為/system/core/rootdir/init.rc

/sys/module/lowmemorykiller/parameters/adj  0,8
/sys/module/lowmemorykiller/parameters/minfree 1024,4096

Android進程分類

進程omm_adj的大小跟進程的類型和進程被調度的次序有關。

在Android中，進程主要分為以下幾個種類：

1. 前臺進程（foreground）

??目前正在屏幕上顯示的進程和1些系統進程。舉例來講，Dialer，Storage，Google Search等系統進程就是前臺進程；再舉例來講，當你運行1個程序，如閱讀器，當閱讀器界面在前臺顯示時，閱讀器屬于前臺進程（foreground），但1旦你按home回到主界面，閱讀器就變成了后臺程序（background）。我們最不希望終止的進程就是前臺進程。

2. 可見進程（visible）

??可見進程是1些不再前臺，但用戶仍然可見的進程，舉個例來講：widget、輸入法等，都屬于visible。這部份進程雖然不在前臺，但與我們的使用也密切相干，我們也不希望它們被終止（你肯定不希望時鐘、天氣，新聞等widget被終止，那它們將沒法同步，你也不希望輸入法被終止，否則你每次輸入時都需要重新啟動輸入法）。

3. 桌面進程（home app）

??即launcher，保證在多任務切換以后，可以快速返回到home界面而不需重新加載launcher。

4. 次要服務（secondary server）

??目前正在運行的1些服務（主要服務，如撥號等，是不可能被進程管理終止的，故這里只談次要服務），舉例來講：谷歌企業套件，Gmail內部存儲，聯系人內部存儲等。這部份服務雖然屬于次要服務，但很1些系統功能仍然息息相干，我們經常需要用到它們，所以也不太希望他們被終止。

5. 后臺進程

??即是后臺進程（background），就是我們通常意義上理解的啟動后被切換到后臺的進程，如閱讀器，瀏覽器等。當程序顯示在屏幕上時，他所運行的進程即為前臺進程（foreground），1旦我們按home返回主界面（注意是按home，不是按back），程序就駐留在后臺，成為后臺進程（background）。后臺進程的管理策略有多種：有較為積極的方式，1旦程序到達后臺立即終止，這類方式會提高程序的運行速度，但沒法加速程序的再次啟動；也有較消極的方式，盡量多的保存后臺程序，雖然可能會影響到單個程序的運行速度，但在再次啟動已啟動的程序時，速度會有所提升。這里就需要用戶根據自己的使用習慣找到1個平衡點。

6. 內容供應節點（content provider）

沒有程序?qū)嶓w，進提供內容供別的程序去用的，比如日歷供應節點，郵件供應節點等。在終止進程時，這類程序應當有較高的優先權。

7. 空進程

??沒有任何東西在內運行的進程，有些程序，比如BTE，在程序退出后，仍然會在進程中駐留1個空進程，這個進程里沒有任何數據在運行，作用常常是提高該程序下次的啟動速度或記錄程序的1些歷史信息。這部份進程無疑是應當最早終止的。

在AMS 用于處理進程的相干代碼文件ProcessList.java 中，定義了不同類型的adj值，以下所示：

/**
*省略其它代碼
*/
    //未知的adj
    static final int UNKNOWN_ADJ = 16;
    static final int CACHED_APP_MAX_ADJ = 15;
    static final int CACHED_APP_MIN_ADJ = 9;
    //B list of service ,和A list相比，對用戶黏合度小1些
    static final int SERVICE_B_ADJ = 8;
    //用戶前1次交互的進程
    static final int PREVIOUS_APP_ADJ = 7;
    //Launcher進程
    static final int HOME_APP_ADJ = 6;
    //運行了application service的進程
    static final int SERVICE_ADJ = 5;
    //重量級利用程序進程
    static final int HEAVY_WEIGHT_APP_ADJ = 4;
    //用于承載backup相干操作的進程
    static final int BACKUP_APP_ADJ = 3;
    //這類進程能被用戶感覺到但不可見，如后臺運行的音樂播放器
    static final int PERCEPTIBLE_APP_ADJ = 2;
    //有前臺可見的Activity進程，如果輕易殺死這類進程，將嚴重影響用戶體驗
    static final int VISIBLE_APP_ADJ = 1;
    //當前正在運行的那個進程，即用戶正在交互的程序
    static final int FOREGROUND_APP_ADJ = 0;
    static final int PERSISTENT_SERVICE_ADJ = -11;
    //persistent性質的進程，如telephony
    static final int PERSISTENT_PROC_ADJ = -12;
    //系統進程
    static final int SYSTEM_ADJ = -16;

/**
*省略其它代碼
*/

上面定義的adj數值來看，adj越小表示進程類型就越重要，特別的，系統進程的默許oom_adj 為⑴6，這類進程永久不會被殺死。

還需要注意的是updateOomLevels函數，內部原理是通過寫上面兩個文件來實現，AMS 會根據系統確當前配置自動修正adj和minfree，以盡量適配不同的硬件。函數源碼以下所示：

private void updateOomLevels(int displayWidth, int displayHeight, boolean write) {
        // Scale buckets from avail memory: at 300MB we use the lowest values to
        // 700MB or more for the top values.
        float scaleMem = ((float)(mTotalMemMb-300))/(700-300);

        // Scale buckets from screen size.
        int minSize = 480*800;  //  384000
        int maxSize = 1280*800; // 1024000  230400 870400  .264
        float scaleDisp = ((float)(displayWidth*displayHeight)-minSize)/(maxSize-minSize);
        if (false) {
            Slog.i("XXXXXX", "scaleMem=" + scaleMem);
            Slog.i("XXXXXX", "scaleDisp=" + scaleDisp + " dw=" + displayWidth
                    + " dh=" + displayHeight);
        }

        float scale = scaleMem > scaleDisp ? scaleMem : scaleDisp;
        if (scale < 0) scale = 0;
        else if (scale > 1) scale = 1;
        int minfree_adj = Resources.getSystem().getInteger(
                com.android.internal.R.integer.config_lowMemoryKillerMinFreeKbytesAdjust);
        int minfree_abs = Resources.getSystem().getInteger(
                com.android.internal.R.integer.config_lowMemoryKillerMinFreeKbytesAbsolute);
        if (false) {
            Slog.i("XXXXXX", "minfree_adj=" + minfree_adj + " minfree_abs=" + minfree_abs);
        }

        // We've now baked in the increase to the basic oom values above, since
        // they seem to be useful more generally for devices that are tight on
        // memory than just for 64 bit.  This should probably have some more
        // tuning done, so not deleting it quite yet...
        final boolean is64bit = false; //Build.SUPPORTED_64_BIT_ABIS.length > 0;

        for (int i=0; i<mOomAdj.length; i++) {
            int low = mOomMinFreeLow[i];
            int high = mOomMinFreeHigh[i];
            mOomMinFree[i] = (int)(low + ((high-low)*scale));
            if (is64bit) {
                // On 64 bit devices, we consume more baseline RAM, because 64 bit is cool!
                // To avoid being all pagey and stuff, scale up the memory levels to
                // give us some breathing room.
                mOomMinFree[i] = (3*mOomMinFree[i])/2;
            }
        }

        if (minfree_abs >= 0) {
            for (int i=0; i<mOomAdj.length; i++) {
                mOomMinFree[i] = (int)((float)minfree_abs * mOomMinFree[i]
                        / mOomMinFree[mOomAdj.length - 1]);
            }
        }

        if (minfree_adj != 0) {
            for (int i=0; i<mOomAdj.length; i++) {
                mOomMinFree[i] += (int)((float)minfree_adj * mOomMinFree[i]
                        / mOomMinFree[mOomAdj.length - 1]);
                if (mOomMinFree[i] < 0) {
                    mOomMinFree[i] = 0;
                }
            }
        }

        // The maximum size we will restore a process from cached to background, when under
        // memory duress, is 1/3 the size we have reserved for kernel caches and other overhead
        // before killing background processes.
        mCachedRestoreLevel = (getMemLevel(ProcessList.CACHED_APP_MAX_ADJ)/1024) / 3;

        // Ask the kernel to try to keep enough memory free to allocate 3 full
        // screen 32bpp buffers without entering direct reclaim.
        int reserve = displayWidth * displayHeight * 4 * 3 / 1024;
        int reserve_adj = Resources.getSystem().getInteger(com.android.internal.R.integer.config_extraFreeKbytesAdjust);
        int reserve_abs = Resources.getSystem().getInteger(com.android.internal.R.integer.config_extraFreeKbytesAbsolute);

        if (reserve_abs >= 0) {
            reserve = reserve_abs;
        }

        if (reserve_adj != 0) {
            reserve += reserve_adj;
            if (reserve < 0) {
                reserve = 0;
            }
        }

        if (write) {
            ByteBuffer buf = ByteBuffer.allocate(4 * (2*mOomAdj.length + 1));
            buf.putInt(LMK_TARGET);
            for (int i=0; i<mOomAdj.length; i++) {
                buf.putInt((mOomMinFree[i]*1024)/PAGE_SIZE);
                buf.putInt(mOomAdj[i]);
            }

            writeLmkd(buf);
            SystemProperties.set("sys.sysctl.extra_free_kbytes", Integer.toString(reserve));
        }
        // GB: 2048,3072,4096,6144,7168,8192
        // HC: 8192,10240,12288,14336,16384,20480
    }

改變進程權重adj值

除系統的評定標準，我們也能夠用自己的方式來改變進程的權重值。

1.寫文件

??和上述提到的adj和minfree類似，進程的oom_adj也能夠通過寫文件的情勢來修改，路徑為/proc/< PID >/oom_adj。比如init.rc中有以下語句

on early-init
 # Set init and its forked children's oom_adj.
 write /proc/1/oom_adj ⑴6

PID 為1的進程為init程序，將此進程的oom_adj 設置為⑴6，保證它不會被殺死。

2.設置android:persistent

??對某些非常重要的程序，不希望它被系統殺死。在AndroidMainifest.xml文件中給application 標簽添加”android:persistent=true”屬性，將利用程序設置為常駐內存，但需要特別注意，如果利用程序本不夠完善，而系統又不能正常回收，那末會致使意想不到的問題。

參考資料

《深入理解Android內核設計思想》
