《OpenCV3編程入門》學習筆記三：HighGUI圖形用戶界面

來源：程序員人生發布時間：2016-12-06 10:52:15 閱讀次數：2704次

1：內容介紹
本節主要介紹OpenCV的HighGUI模塊，并分享幾個例子：
1. 用imwrite函數生成png透明圖
2. 綜合示例程序：圖象的載入、顯示與輸出
3. 為程序界面添加滑動條
4. 鼠標操作
2：學習筆記
1. 使用OpenCV首先要學會使用它的圖形界面，此章節介紹了OpenCV的1些HighGUI使用方法，其實不觸及甚么理論部份。關于HighGUI大家可參考官網HighGUI模塊 http://docs.opencv.org/3.1.0/d7/dfc/group__highgui.html ，這里也只是講了其中1部份。
2. 這里推薦1個非常好用的調試進程中圖片查看插件Image Watch：http://blog.csdn.net/nnnnnnnnnnnny/article/details/52260370 。
3. 下面代碼中用到了ROI（region of interest），注意它的構造方式。ROI重新設定了局部坐標，且并沒有分配新的內存。
4. 這里順便穿插1下OpenCV 中Mat類型的深拷貝、淺拷貝，參見：http://www.voidcn.com/blog/qq_23968185/article/p⑸792518.html ， http://blog.csdn.net/xiaxiazls/article/details/50018207
5. 下文代碼中也用到了saturate_cast 模板函數，為避免數據不公道的數據轉換，類似于C++中的static_cast等強迫類型轉換。可參見：http://blog.csdn.net/mvtechnology/article/details/8139272
6. 本節函數清單
這里寫圖片描述
3：相干源碼及解析
1. 用imwrite函數生成png透明圖
源碼：

#include<opencv2/opencv.hpp>
#include<vector>
#include<iostream>
using namespace cv;
using namespace std;

int main()
{
    Mat mat(480, 640, CV_8UC4);  //創建帶alpha通道的Mat
    for (int i = 0; i < mat.rows; i++) {
        for (int j = 0; j < mat.cols; j++) {
            Vec4b& rgba = mat.at<Vec4b>(i, j);
            rgba[0] = UCHAR_MAX;
            rgba[1] = saturate_cast<uchar>((float(mat.cols-j))/((float)mat.cols)*UCHAR_MAX);
            //為何上面的函數會用到saturate_cast呢，由于不管是加是減，乘除，都會超越1個像素灰度值的范圍（0～255）所以，所以當運算完以后，結果為負，則轉為0，結果超越255，則為255
            rgba[2] = saturate_cast<uchar>((float(mat.rows - i)) / ((float)mat.rows)*UCHAR_MAX);
            rgba[3] = saturate_cast<uchar>(0.5*(rgba[1]+rgba[2]));
//          rgba[3] = 0;
        }
    }

    vector<int> compression_params = { IMWRITE_PNG_COMPRESSION, 9 };
    try {
        imwrite("透明Alpha值圖.png", mat, compression_params);
        imshow("【生成的png圖】", mat);
        cout << "PNG圖象保存終了，可在工程目錄下看到" << endl;
    }
    catch (runtime_error& ex) {
        cout << "圖象生成產生毛病：" << ex.what() << endl;
    }

    waitKey(0);
    return 0;
}

素材：
無

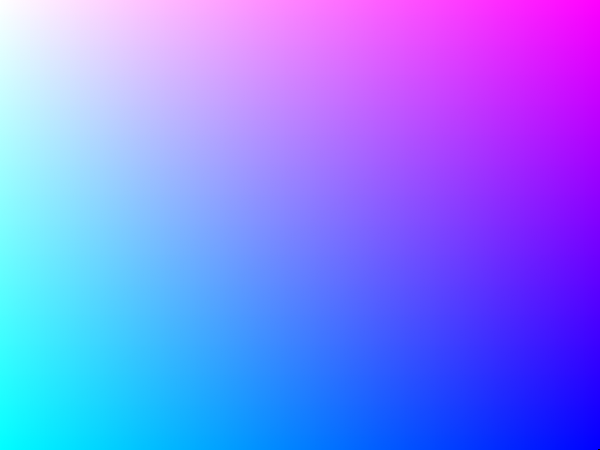

效果圖：
這里寫圖片描述
提示：
無
2. 綜合示例程序：圖象的載入、顯示與輸出
源碼：

#include<opencv2/opencv.hpp>
using namespace cv;

int main()
{
    Mat girl = imread("poster_girl.jpg");
    imshow("【動漫畫】", girl);

    Mat dota = imread("poster_dota.jpg");
    Mat logo = imread("poster_dota_logo.jpg");
    imshow("【原圖】", dota);
    imshow("【logo圖】", logo);

    Mat imageROI;
    imageROI = dota(Rect(800, 350, logo.cols, logo.rows));
    addWeighted(imageROI, 0.5, logo, 0.3, 0, imageROI);
    imshow("【原圖+logo圖】", dota);
    imwrite("poster_dota_logo_overlay.jpg", dota);

    waitKey(0);
    return 0;
}

素材：
這里寫圖片描述

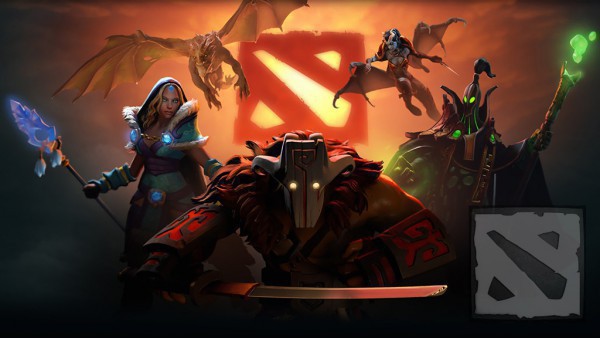

效果圖：

提示：
此程序中用到了ROI，ROI是重新設定局部坐標
3. 為程序界面添加滑動條
源碼：

#include<opencv2/opencv.hpp>
using namespace cv;

#define WINDOW_NAME "【線性混合示例】"
const int g_nMaxAlphaValue = 100; //Alpha最大值
int g_nAlphaValueSlider=70;  //滑動條對應的變量,初始值70
double g_dAlphaValue;
double g_dBetaValue;
Mat g_srcImage1;
Mat g_srcImage2;
Mat g_dstImage;

void on_Tracker(int, void*);

int main()
{
    g_srcImage1 = imread("poster_spring_1.jpg");
    g_srcImage2 = imread("poster_spring_2.jpg");

    namedWindow(WINDOW_NAME);  //此處1定要先創建窗體，否則Trackbar沒法顯示

    String TrackbarName("透明值");
    createTrackbar(TrackbarName, WINDOW_NAME, &g_nAlphaValueSlider, g_nMaxAlphaValue, on_Tracker);
    on_Tracker(g_nAlphaValueSlider, 0);

    waitKey(0);
    return 0;
}

void on_Tracker(int, void*)
{
    g_dAlphaValue = (double)g_nAlphaValueSlider / g_nMaxAlphaValue;
    g_dBetaValue = 1.0 - g_dAlphaValue;
    addWeighted(g_srcImage1, g_dAlphaValue, g_srcImage2, g_dBetaValue, 0, g_dstImage);
    imshow(WINDOW_NAME, g_dstImage);
}

素材：

這里寫圖片描述

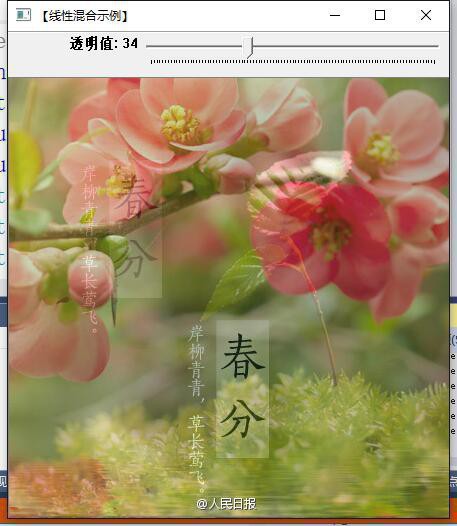

效果圖：

提示：
無
4. 鼠標操作
源碼：

#include<opencv2/opencv.hpp>
using namespace cv;

#define WINDOW_NAME "【程序窗口】"
void on_MouseHandle(int event, int x, int y, int flags, void* param);
Rect g_rectangle=Rect(-1, -1, 0, 0);
bool g_bDrawingBox = false;  //是不是進行繪制
RNG g_rng; //生成隨機函數的類

int main()
{
    Mat srcImage(600, 800, CV_8UC3, Scalar::all(0)), tempImage;
    srcImage.copyTo(tempImage);
    namedWindow(WINDOW_NAME);
    setMouseCallback(WINDOW_NAME, on_MouseHandle, (void*)&srcImage);

    while (1){
        srcImage.copyTo(tempImage);
        if (g_bDrawingBox)
            rectangle(tempImage, g_rectangle.tl(), g_rectangle.br(), Scalar(g_rng.uniform(0, 255), g_rng.uniform(0, 255), g_rng.uniform(0, 255)));
        imshow(WINDOW_NAME, tempImage);
        if (waitKey(10) == 27) //按下ESC鍵
            break;
    }

    return 0;
}

void on_MouseHandle(int event, int x, int y, int flags, void* param)
{
    Mat& image = *(Mat*)param;
    switch (event)
    {
        //鼠標移動消息
        case EVENT_MOUSEMOVE:
        {
            if (g_bDrawingBox)
            {
                g_rectangle.width = x - g_rectangle.x;
                g_rectangle.height = y - g_rectangle.y;
            }
        }
        break;
        //左鍵按下消息
        case EVENT_LBUTTONDOWN:
        {
            g_bDrawingBox = true;
            g_rectangle = Rect(x, y, 0, 0);
        }
        break;
        //左鍵抬起消息
        case EVENT_LBUTTONUP:
        {
            g_bDrawingBox = false; //置標識符為false
            //對寬和高小于0的處理
            if (g_rectangle.width<0) {
                g_rectangle.x += g_rectangle.width;
                g_rectangle.width *= -1;
            }
            if (g_rectangle.height<0) {
                g_rectangle.y += g_rectangle.height;
                g_rectangle.height *= -1;
            }
            rectangle(image, g_rectangle.tl(), g_rectangle.br(), Scalar(g_rng.uniform(0, 255), g_rng.uniform(0, 255), g_rng.uniform(0, 255)));
        }
        break;
    }
}

素材：
無

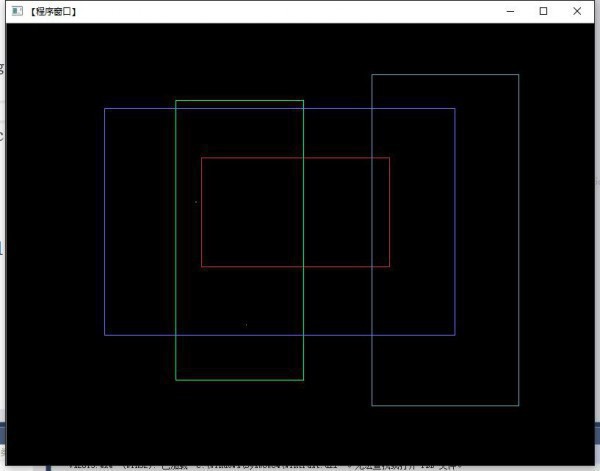

效果圖：
這里寫圖片描述
提示：
無
