AGPS定位基本原理淺析

位置服務已成為愈來愈熱的1門技術，也將成為以后所有移動裝備（智能手機、掌上電腦等）的標配。隨著人們對BLS(Based Location Serices，基于位置的服務)需求的飛速增長，無線定位技術也愈來愈得到重視。AGPS（Assisted GPS，A-GPS，網絡輔助GPS）定位技術結合了GPS定位和蜂窩基站定位的優勢，借助蜂窩網絡的數據傳輸功能，可以到達很高的定位精度和很快的定位速度，在移動裝備特別是手機中被愈來愈廣泛的使用。本文以GSM網絡輔助GPS定位為例對AGPS的定位原理進行簡單介紹。

AGPS定位基本機制

根據定位媒介來分，定位技術基本包括基于GPS的定位和基于蜂窩基站的定位兩類（瀏覽本文前，建議先瀏覽《GPS定位基本原理淺析》和《GSM蜂窩基站定位基本原理淺析》兩篇文章）。GPS定位以其高精度得到更多的關注，但是其弱點也很明顯：1是硬件初始化（首次搜索衛星）時間較長，需要幾分鐘至10幾分鐘；2是GPS衛星信號穿透力若，容易遭到建筑物、樹木等的阻擋而影響定位精度。AGPS定位技術通過網絡的輔助，成功的解決或減緩了這兩個問題。對輔助網絡，有多種可能性，以GSM蜂窩網絡為例，1般是通過GPRS網絡進行輔助。

如上圖所示，直接通過GPS信號從GPS獲得定位所需的信息，這是傳統GPS定位的基本機制。AGPS中，通過蜂窩基站的輔助來解決或減緩上文提到的兩個問題：

對第1個問題，首次搜星慢的問題，根據《GPS定位基本原理淺析》1文的介紹，我們知道是由于GPS衛星接收器需要進行全頻段搜索以尋覓GPS衛星而致使的。在AGPS中，通過從蜂窩網絡下載當前地區的可用衛星信息（包括當?shù)貐^(qū)可用的衛星頻段、方位、仰角等信息），從而避免了全頻段大范圍搜索，使首次搜星速度大大提高，時間由原來的幾分鐘減小到幾秒鐘。

對第2個問題，GPS衛星信號易受干擾的問題，這是由GPS衛星信號本身的性質決定的，我們沒法改變。但是APGS中，通過蜂窩基站參考GPS的輔助，或是借助GSM定位中Cell-ID定位（COO定位）方法的輔助，減緩了在GPS信號不良的情況下定位的問題，有效提高了在此情況下的定位精度。

AGPS定位基本流程

1.搜索衛星

AGPS定位依然是基于GPS的，因此定位的重要步驟還是先搜索到當前地區的可用GPS衛星。在傳統GPS定位中需要全頻段搜索以找到可用衛星因此耗時較長，而AGPS通過網絡直接下載當前地區的可用衛星信息，從而提高了搜星速度。同時，也減小了裝備的電量消耗。

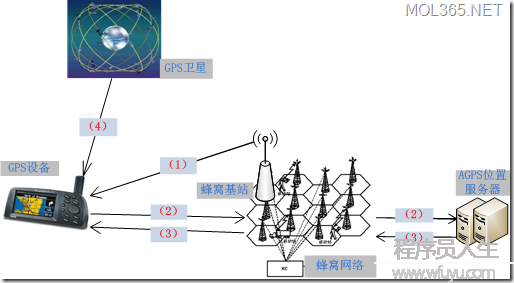

如上圖所示,AGPS中從定位啟動到GPS接收器找到可用衛星的基本流程以下：

（1）裝備從蜂窩基站獲得到當前所在的小區位置（即1次COO定位）

（2）裝備通過蜂窩網絡將當前蜂窩小區位置傳送給網絡中的AGPS位置服務器

（3）APGS位置服務器根據當前小區位置查詢?cè)搮^(qū)域當前可用的衛星信息（包括衛星的頻段、方位、仰角等相干信息），并返回給裝備

（4）GPS接收器根據得到的可用衛星信息，可以快速找到當前可用的GPS衛星

至此，GPS接收器已可正常接收GPS信號，GPS初始化進程結束。AGPS對定位速度的提高就主要體現在此進程中。

2.計算位置

GPS接收器1旦找到4顆以上的可用衛星，就能夠開始接收衛星信號實現定位。接下來的進程根據位置計算所在真?zhèn)€不同，通常有兩種方案：在移動裝備端進行計算的MS-Based方式和在網絡端進行計算的MS-Assisted方式。

MS-Based方式中，接下來進程與傳統GPS定位完全相同，GPS接收器接收原始GPS信號，解調并進行1定處理，根據處理后的信息進行位置計算，得到終究的位置坐標。

MS-Assisted方式中，解調并處理后，接下來的進程以下圖所示:

（5）裝備將處理后的GPS信息（偽距信息）通過蜂窩網絡傳輸給AGPS位置服務器

（6）AGPS服務器根據偽距信息，并結合其他途徑（蜂窩基站定位、參考GPS定位等）得到的輔助定位信息，計算出終究的位置坐標，返回給裝備。

在此進程中可以看到，在使用MS-Assisted方式時，由于輔助定位信息的加入，可以獲得更高的定位精度；同時，可以很大程度上克服弱GPS信號情況下的沒法定位或精度下降的問題；將復雜計算轉移到網絡端，也能夠很大程度上減小裝備的電量消耗。

AGPS定位優劣分析

與傳統GPS定位相比，APGS定位有以下的優勢：

• 首次搜星速度快
• 有效減少裝備的電量消耗

對采取MS-Assisted方式的AGPS系統而言，除以上優勢外，還有：

• 定位精度更高
• 減緩弱GPS信號情況下沒法定位或精度下降的問題
• 對移動裝備的計算能力要求更低

固然，AGPS也有1定的限制：

• 必須有蜂窩網絡（GRRS/EDGE/CDMA等）的支持用以數據傳輸，對1般用戶而言可能需要為此支付1定的數據流量費用
• 必須有AGPS位置服務器的支持
• 與GPS1樣，仍沒法完善解決室內（室內沒法接收GPS信號）定位的問題

AGPS定位技術的實際利用情況

由于AGPS需要網絡支持，因此目前使用該技術的大部份裝備為手機。

1.目前大部份支持AGPS的手機采取1種純軟件的AGPS方案。

該方案基于MS-Based位置計算方式。具體的方案為：

定期下載星歷數據得手機中，手機中的AGPS軟件會根據星歷信息計算出當前位置的可用衛星信息，從而提供給裝備用于快速搜星。用戶可以選擇通過WiFi、固網等免費網絡定期更新星歷數據，從而避免使用蜂窩網絡產生的數據流量費用。固然，由于星歷信息可能存在延遲，因此搜星時速度可能有所降落，但是依然會比傳統GPS定位快很多倍。

該方案的優點是純軟件，不需要專門的AGPS硬件，幾近所有GPS手機都可使用；同時用戶可以根據情況指定星歷更新周期及更新方式，控制或減免蜂窩網絡數據流量。

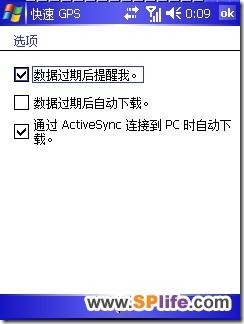

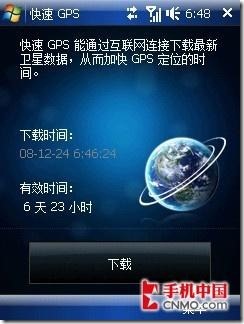

HTC的大部份AGPS手機都采取這類方案。以下圖為HTC手機中用于更新衛星信息的“快速GPS”軟件。

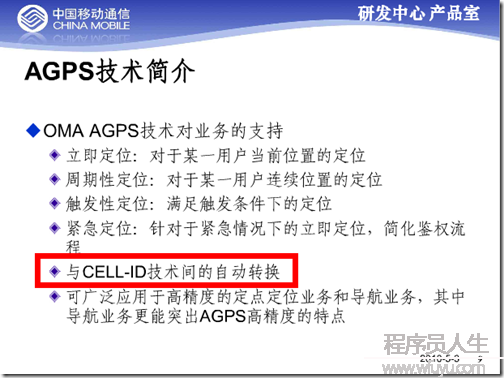

2.部份運營商的AGPS方案中，實行了在無GPS信號時自動切換到GSM蜂窩基站Cell-ID定位的措施，從而1定程度上解決了室內定位的問題。

如中國移動的OMA AGPS方案。

3.世界范圍內1些AGPS芯片或相干服務已廣泛使用。

SiRF公司的AGPS芯片提供了硬件層次上的AGPS方案。

U-Blox的AssistNow A-GPS服務提供了AssistNow Online(在線AssistNow)和AssistNow OffLine(離線AssistNow)兩種易用的AGPS方案。實際上這兩種方案分別就是MS-Assisted和MS-Based兩種定位計算方式的實現。

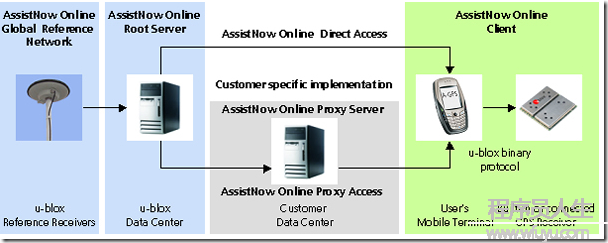

u-blox在線AssistNow系統組成。

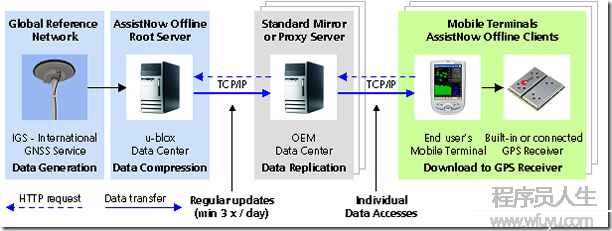

u-blox離線AssistNow系統組成。

4.國內電信運營商的AGPS方案

中國移動正在制定的A-GPS方案基于OMA的SUPL規范，是1種用戶平面的解決方案。

中國聯通提供的gpsOne是MS-Assisted方式的A-GPS定位方案，也基于用戶平面方式，目前只用于CDMA網絡。

要了解2者的詳細信息，請自行Google。下面僅列出幾個可能有用的鏈接。

• 中國移動AGPS 技術引入策略
• 中國移動終端A-GPS技術規范3.0
• 2008⑵009年中國移動位置服務(LBS)研究咨詢報告
• 淺析 CDMA 移動通訊網絡下定位功能的實現

GPS定位、GSM蜂窩基站定位、AGPS定位是目前最流行的3種定位方式。AGPS定位基于GPS，卻又借助蜂窩網絡避免了GPS定位的兩大軟肋，無疑是最具競爭力的1種定位方案。隨著3G時期的到來，BLS業務已成為各大運營商的必爭之地，這其中，AGPS方案絕對是競爭中很重要的1部份。希望本文能讓你對AGPS技術有1個大致的了解。
