【計算機操作系統】操作系統--分頁存儲管理方式

離散分配方式

連續分配存儲管理方式產生的問題：

• 要求連續的存儲區
• 碎片問題

變連續分配為離散分配，允許將作業離散放到多個不相鄰接的分區中。

• 分頁式存儲管理：離散分配的基本單位是頁
• 分段式存儲管理：離散分配的基本單位是段
• 段頁式存儲管理：離散分配的基本單位是段、頁

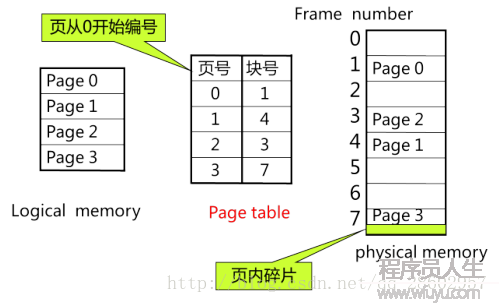

頁面和物理塊

空間劃分

• 將1個用戶進程的地址空間（邏輯空間）劃分成若干個大小相等的區域，稱為頁或頁面，各頁從 0 開始編號。
• 內存空間也分成若干個與頁大小相等的區域，稱為塊（物理塊）或頁框 ，一樣從 0 開始編號。

內存分配

• 在為進程分配內存時以塊為單位，將進程中若干頁裝入到多個不相鄰的塊中，最后1頁常裝不滿1塊而出現頁內碎片。

地址結構

已知邏輯地址求頁號和頁內地址

給定1個邏輯地址空間中的地址為 A，頁面的大小為L(zhǎng)，則頁號 P 和頁內地址 d（從 0 開始編號）可按下式求得：

其中，INT 是整除函數，mod 是取余函數。

例：系統的頁面大小為 1 KB，設 A = 2170 B，則由上式可以求得 P = 2，d = 122。

頁表

為了便于在內存找到進程的每一個頁面所對應塊，分頁系統中為每一個進程配置1張頁表，進程邏輯地址空間中的每頁，在頁表中都對應有1個頁表項。

頁表寄存在內存中，屬于進程的現場信息。
用處：1.記錄進程的內存分配情況 2.實現進程運行時的動態重定位。
訪問1個數據需訪問內存 2 次 (頁表1次，內存1次)。
頁表的基址及長度由頁表寄存器給出。

頁面大小

若頁面較小

• 減少頁內碎片和總的內存碎片，有益于提高內存利用率。
• 每一個進程頁面數增多，使頁表長度增加，占用內存較大。
• 頁面換進換出速度將下降。

若頁面較大

• 每一個進程頁面數減少，頁表長度減少，占用內存較小。
• 頁面換進換出速度將提高。
• 增加頁內碎片，不利于提高內存利用率。

基本分頁存儲管理方式

在分頁存儲管理方式中，如果不具有頁面對換功能，不支持虛擬存儲器功能，這類存儲管理方式稱為純分頁或基本分頁存儲管理方式。

在調度作業運行時，必須將它的所有頁面1次調入內存，但邏輯上連續的各個頁所對應的內存塊可以不連續。

特殊的固定分區 + 離散分配

地址變換機構

地址變換機構

• 將用戶地址空間中的邏輯地址變換為內存空間中的物理地址。
• 實現邏輯地址向物理地址的轉換（頁號 ? 塊號）
• 地址變換借助頁表來完成。

地址變換機構種類

• 基本的地址變換機構
• 具有快表的地址變換機構

基本地址變換機構

地址變換借助頁表來完成，頁表駐留內存。

為了提高地址變換的速度，系統中設置1個頁表寄存器PTR (Page-Table Register)。

每一個進程對應1頁表，其信息（如長度、始址）放在PCB 中，履行時將其裝入頁表寄存器。

在單處理機環境下，雖然系統中可以運行多個進程，但只需1個頁表寄存器。

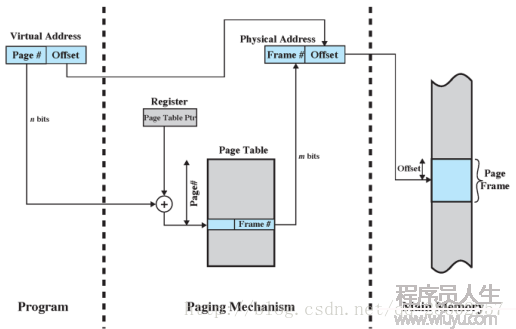

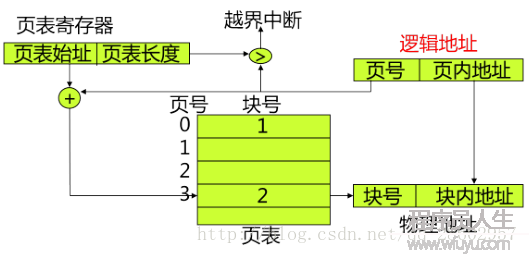

基本地址變換機構

當進程要訪問某個邏輯地址中的數據時，分頁地址變換機構會自動地將有效地址（相對地址）分為頁號和頁內地址兩部份。

將頁號與頁表長度進行比較，如果頁號大于或等于頁表長度，則表示本次所訪問的地址已超出進程的地址空間，產生地址越界中斷。

將頁表始址與頁號和頁表項長度的乘積相加，得到該表項在頁表中的位置，因而可從中得到該頁的物理塊號，將之裝入物理地址寄存器中。

將有效地址寄存器中的頁內地址送入物理地址寄存器的塊內地址字段中。

• 邏輯地址: 把相對地址分為頁號和頁內地址兩部份。
• 越界中斷: 頁號與頁表長度做比較。
• 頁表定位：頁表始址 + 頁號 × 頁表項長度。{查詢頁表：讀出塊號。
• 物理地址：塊號 + 塊內地址。 （塊內地址 = 頁內地址）

地址變換例題

例：若在1分頁存儲管理系統中，某作業的頁表以下表所示，已知頁面大小為 1024B，試將10進制邏輯地址 1011，2148，5012 轉化為相應的物理地址。

設頁號為 P，頁內位移為 W，邏輯地址為 A，內存地址為 M，頁面大小為 L，則
P = int ( A / L )
W = A mod L

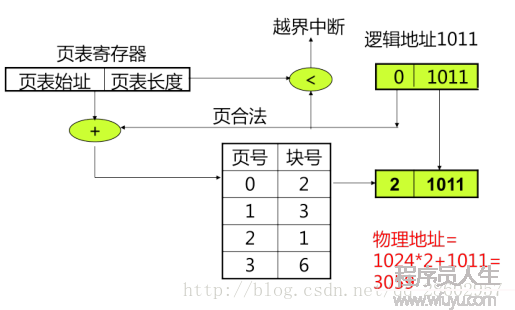

對邏輯地址 1011
P=int(1011/1024)=0
W=1011 mod 1024=1011
A=1011=(0,1011)
查頁表第 0 頁在第 2 塊，所以物理地址為 M=1024*2+1011= 3059。

對邏輯地址為 2148
P= int (2148/1024)=2
W=2148 mod 1024=100
A=2148=(2,100)
查頁表第 2 頁在第 1 塊，所以物理地
址為 M=1024*1+100=1124。
對邏輯地址 5012
P= int ( 5012/1024)=4
W=5012 mod 1024=916
頁號超過頁表長度，該邏輯地址非法。

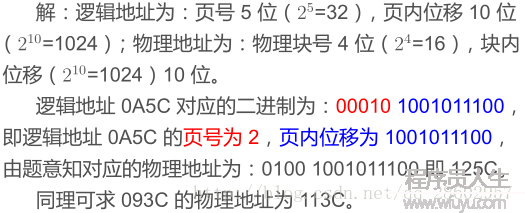

例：存儲器的用戶空間共有 32 個頁面，每頁 1KB，內存16KB。假定某時刻系統為用戶的第 0、1、2、3 頁分別分配的物理塊號為 5、10、4、7，試將邏輯地址 0A5C 和093C 變換為物理地址。

具有快表的地址變換機構

基本的地址變換機構存在的問題

• 地址變換速度低（兩次訪問內存）

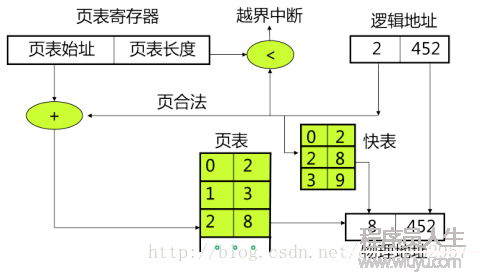

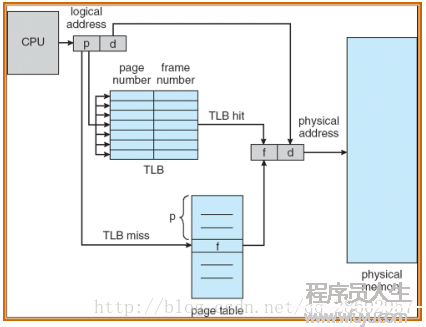

具有快表的地址變換機構

• 目的：為提高地址變換速度。
• 快表：又稱為聯想寄存器、聯想存儲器 (AssociativeMemory) 、IBM-TLB (Translation Lookaside Buffer)。
• 快表是1種特殊的高速緩沖存儲器（Cache） ，內容是頁表中的1部份或全部?jī)?nèi)容。

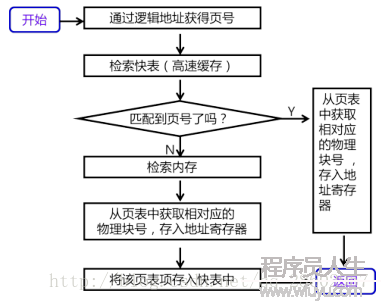

• CPU 產生邏輯地址的頁號，首先在快表中尋覓，若命中就找出其對應的物理塊；若未命中，再到頁表中找其對應的物理塊，并將之復制到快表。若快表中內容滿，則按某種算法淘汰某些頁。

訪問內存的有效時間

有效訪問時間(Effective Access Time ,EAT) 是指從給定邏輯地址，經過地址變換，到在內存中找到對應物理地址單元并取出數據所用的總時間。

基本地址變換機構

具有快表的地址變換機構

例：有1頁式系統，其頁表寄存在內存中。（1）如果對內存的1次存取需要 100ns，試問實現1次頁面訪問的存取時間是多少？（2）如果有快表，對快表的1次存取需要20ns, 平均命中率為 85%，試問此時的存取時間為多少？

頁表放內存中，則實現1次頁面訪問需 2 次訪問內存。
所以實現1次頁面訪問的存取時間為：100ns*2=200ns

系統有快表，則實現1次頁面訪問的存取時間為：
0.85*(20ns+100ns)+(1-0.85)*(20ns+2*100ns)=135ns

多級頁表

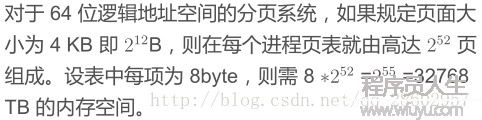

若邏輯地址空間很大 (2^32 ∼2^64 ) ，則劃分的頁比較多，頁表就很大，占用的存儲空間大（要求連續） ，實現較困難。

例如，對 32 位邏輯地址空間的分頁系統，如果規定頁面大小為 4 KB 即 2^12 B，則在每一個進程頁表就由高達2^20 頁組成。設每一個頁表項占用1個字節，每一個進程僅僅頁表就要占用 1 MB 的內存空間。

解決問題的方法

• 動態調入頁表: 只將當前需用的部份頁表項調入內存，其余的需用時再調入。
• 多級頁表

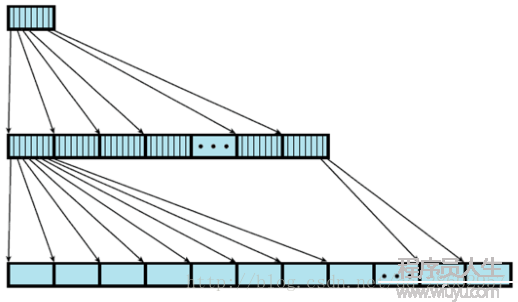

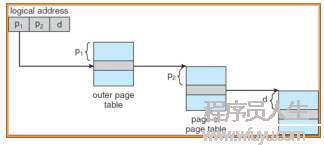

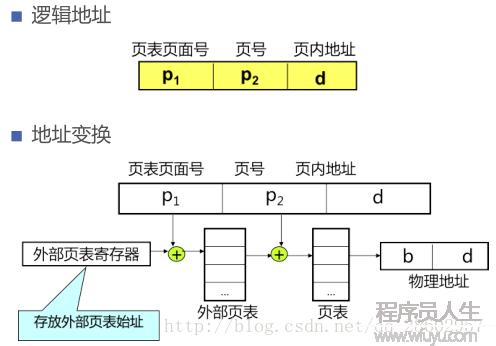

兩級頁表

將頁表再進行分頁，離散地將各個頁表頁面寄存在不同的物理塊中，同時也再建立1張外部頁表用以記錄頁表頁面對應的物理塊號。

正在運行的進程，必須把外部頁表調入內存，而動態調入內部頁表。只將當前所需的1些內層頁表裝入內存，其余部份根據需要再陸續調入。

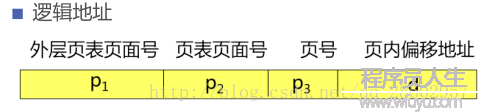

將外層頁表再進行分頁，也將各外層頁表頁面離散地寄存在不同的物理塊中，再利用第 2 級的外層頁表來記錄它們之間的對應的關系。

反置頁表

解決問題的方法

• 動態調入頁表
• 多級頁表
• 反置頁表（Inverted page tables ）

1般頁表的表項是按頁號進行排序，頁表項中的內容是物理塊號。

反置頁表是為每個物理塊設置1個頁表項并按物理塊號排序，其中的內容是頁號 P 及隸屬進程標志符 pid。

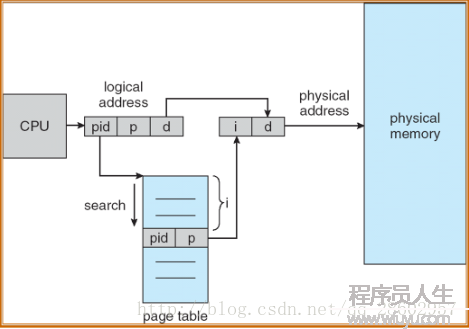

利用反置頁表進行地址變換

• 用進程標志符和頁號去檢索反置頁表。
• 如果檢索完全個頁表未找到與之匹配的頁表項，表明此頁此時還沒有調入內存，對具有要求調頁功能的存儲器系統產生要求調頁中斷，若無此功能則表示地址出錯。
• 如果檢索到與之匹配的表項，則表項的序號 i 便是該頁的物理塊號，將該塊號與頁內地址1起構成物理地址。

• 反置頁表可以有效地減少頁表占用的內存，但反置頁表中只包括已調入內存的頁面，未包括那些未調入內存的各個進程的頁面，因此必須為每一個進程建立1個外部頁表 (External Page Table)。發現頁面不在內存時才訪問外部頁表。
• 外部頁表寄存各頁在外存中的物理位置。通過外部頁表可將所需要的頁面調入內存。
• 反置頁表中是為每個物理塊設置1個頁表項，通常頁表項的數目也很大，通常又利用 Hash 表來檢索。

頁的同享與保護

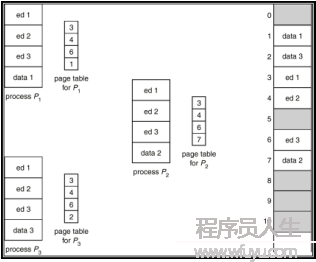

頁的同享：各進程把需要同享的數據/程序的相應頁指向相同物理塊。

頁的保護

頁式存儲管理系統提供了兩種方式：

• 地址越界保護
• 在頁表中設置保護位（定義操作權限：只讀，讀寫，履行等）

同享帶來的問題

若同享數據與不同享數據劃在同1塊中，則：

• 有些不同享的數據也被同享，不容易保密。
• 計算同享數據的頁內位移較困難。

實現數據同享的最好方法：分段存儲管理。
